2.7.7.14. Датчик концентрации кислорода (с подогревом)

Блок управления двигателям использует сигналы кислородного датчика для регулирования состава топли-вно-воздушной смеси, обеспечивающего оптимальную топливную экономичность и снижение вредных выбросов. По информации о содержании кислорода в отработавших газах, поступающей от переднего кислородного датчика, определяется степень обогащения или обеднения топливно-воздушной смеси, подаваемой в цилиндры двигателя. По сигналам от заднего кислородного датчика определяется эффективность каталитического нейтрализатора отработавших газов. ЭБУ вычисляет эффективность нейтрализатора путем сравнения сигнала от заднего кислородного датчика с сигналом от переднего датчика.

Нормальное напряжение сигнала кислородного датчика постоянно меняется около значения 500 мВ, а частота сигнала переднего датчика составляет не менее 5 Гц при 2500 мин^-1. В результате действия каталитического нейтрализатора частота сигнала заднего кислородного датчика ниже, чем частота сигнала переднего кислородного датчика. Если частота сигнала заднего кислородного датчика в течение большого промежутка времени совпадает с частотой сигнала переднего кислородного датчика, это указывает на снижение эффективности каталитического нейтрализатора или на неисправность системы питания двигателя.

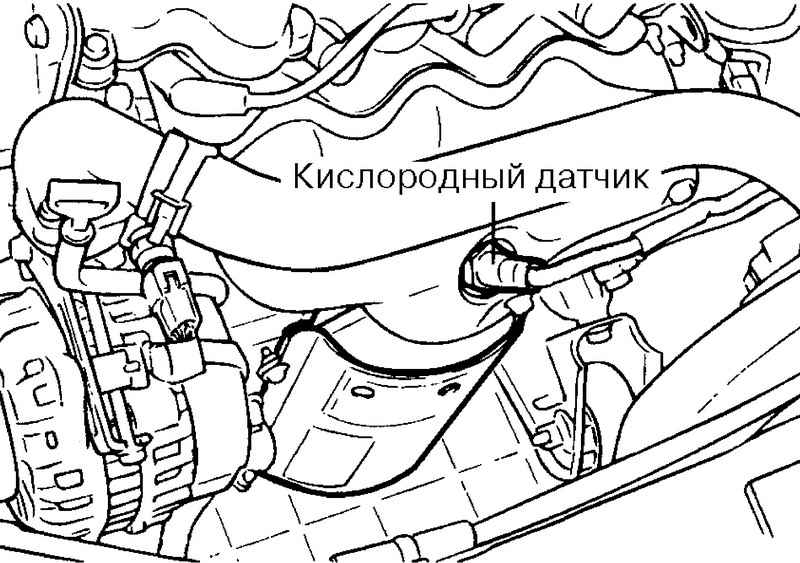

Рис. 2.247. Датчик концентрации кислорода

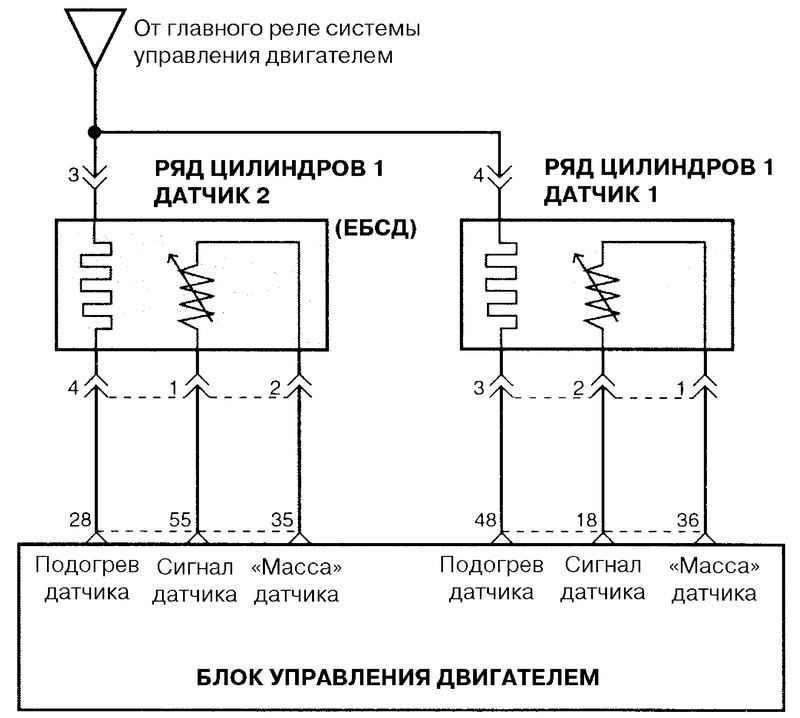

Рис. 2.248. Схема соединений датчика концентрации кислорода с ЭБУ
