5.10. Конструкция рефрижераторного тракта системы кондиционирования воздуха

Рефрижераторный тракт системы кондиционирования имеет стандартную организацию.

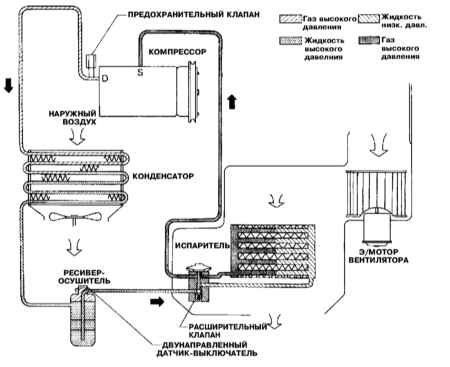

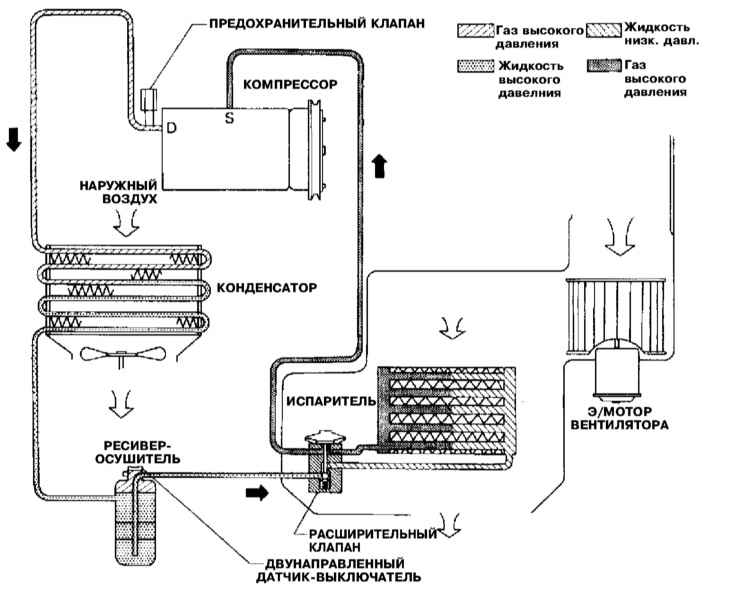

Схема организации рефрижераторного тракта системы кондиционирования воздуха

После выхода из компрессора хладагент прогоняется через конденсатор, поступает в ресивер/ осушитель, прокачивается через испаритель и возвращается обратно в компрессор. Процесс перехода хладагента в газообразное состояние контролируется извне посредством встроенного в сборку испарителя расширительного клапана.

Защита системы от чрезмерного понижения/ повышения давления осуществляется посредством вмонтированного в ресивер датчика-выключателя, — как только давление в системе выходит за пределы допустимого диапазона (вверх или вниз), датчик-выключатель размыкается, приостанавливая функционирование компрессора.

Кроме того, в заднюю часть компрессора встроен предохранительный клапан, осуществляющий аварийный сброс излишков хладагента в атмосферу при превышении давлением внутри тракта значения в 3.73 кПа .
