6.5. Системы электронного управления - общая информация

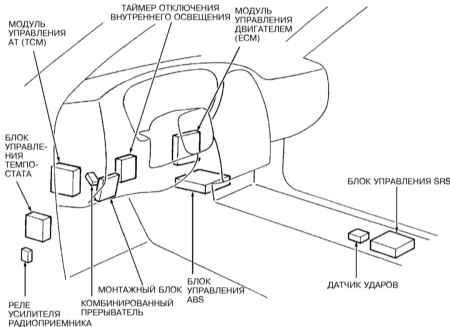

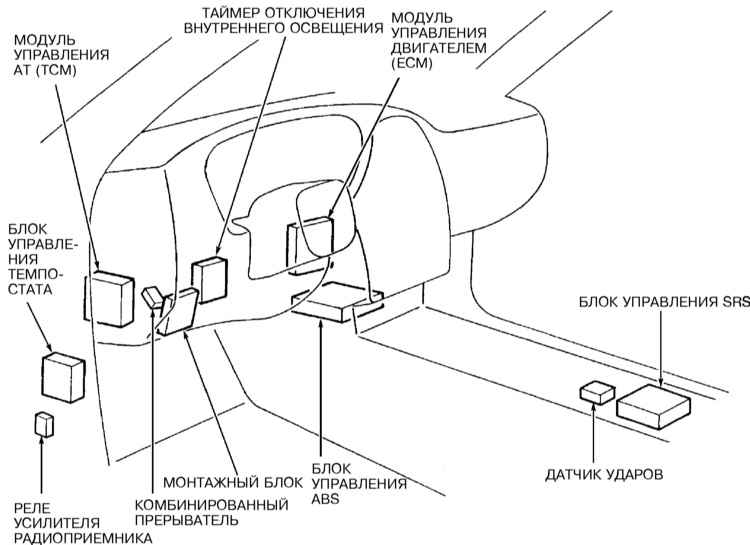

Cхема расположения блоков управления различных систем на автомобилях Infiniti QX4

Типичную электронную систему управления можно по своей структуре сравнить с центральной нервной системой человеческого организма, где роль мозга играет модуль управления (ЕСМ), а в качестве нервных окончаний выступают информационные датчики. Датчики посылают сигналы на ЕСМ, который анализирует поступающую информацию и вырабатывает ответные команды на корректировку соответствующих рабочих параметров. Собственно корректировка осуществляется посредством различного рода исполнительных устройств, тем или иным способом реагирующих на вырабатываемые модулем управления командные электрические сигналы.

Рассмотрим специфический пример, позволяющий яснее представить себе принцип функционирования системы: вмонтированный в систему выпуска кислородный датчик непрерывно отслеживает уровень содержания О 2 в потоке отработавших газов двигателя. Если процентное содержание кислорода заметно отклоняется от некоторого введенного в память системы контрольного значения, ЕСМ немедленно получает соответствующую информацию и на основании ее анализа вырабатывает команду на соответствующую корректировку продолжительности открывания инжекторов впрыска топлива, осуществляя тем самым регулировку состава воздушно-топливной смеси. Продолжительность описанного процедурного цикла составляет доли секунды, что обеспечивает должную эффективность функционирования системы. В результате, эффективность отдачи двигателя постоянно поддерживается на максимально возможном уровне.
