11.13. Замена модуля управления трансмиссией (ТСМ) (только для АW-4 и 42RЕ)

Трансмиссии 42RН и 46RН не оснащены отдельным модулем управления - управление переключением передач на них осуществляется модулем управления (РСМ).

Модуль управления трансмиссией расположен под панелью приборов с водительской стороны автомобиля (слева от рулевой колонки).

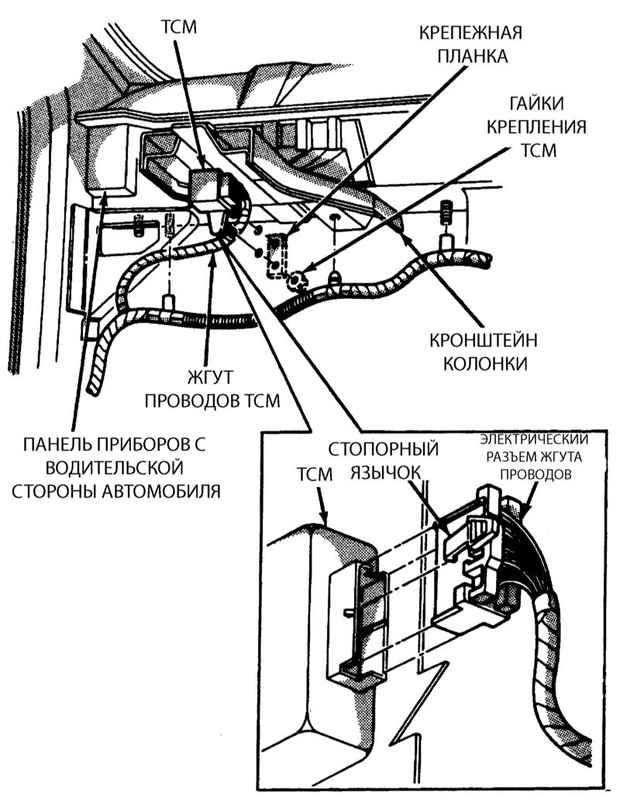

Модуль управления трансмиссией (АW-4).

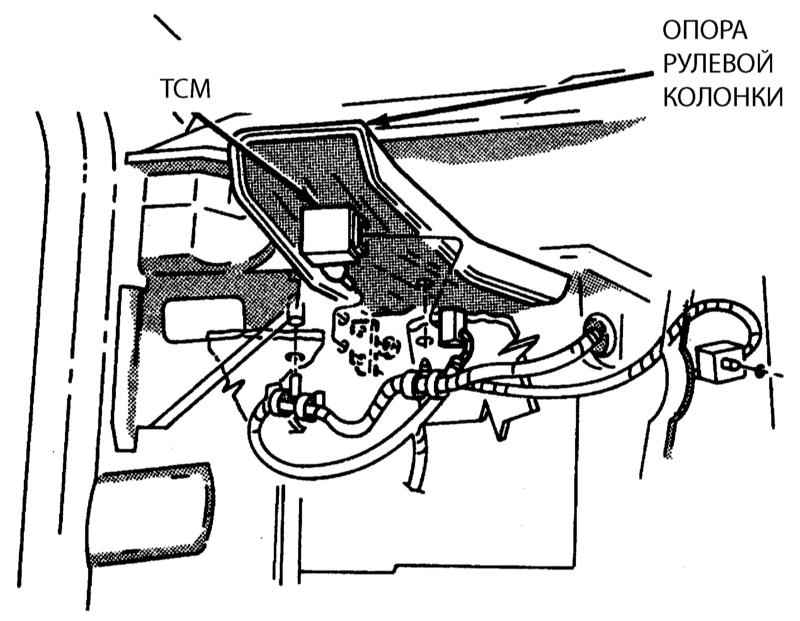

Модуль управления трансмиссией (42RЕ).

ПОРЯДОК ВЫПОЛНЕНИЯ

Рассоедините электрический разъем.
Отдайте болты и/или гайки крепления модуля.
Снимите модуль с панели обтекателя.
Установку производите в обратном порядке.
