6.3. Катушка зажигания двигателя 2,5 л V6

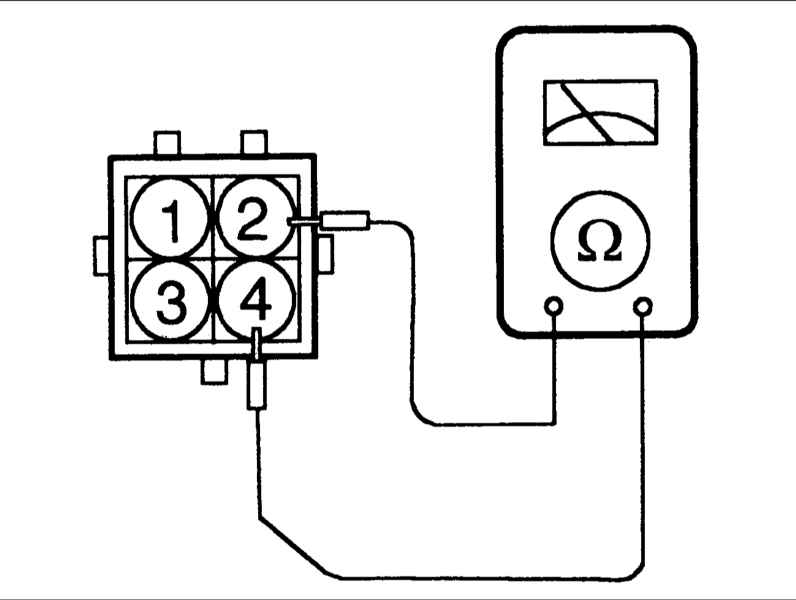

Омметром измерьте сопротивление между клеммами 4 и 3 разъема катушки зажигания цилиндров 3 и 6, между клеммами 4 и 2 разъема катушки зажигания цилиндров 1 и 4 и между клеммами 1 и 4 разъема катушки зажигания цилиндров 2 и 5.

Сопротивление первичной обмотки: 0,74 ± 10% Ом

Измерение сопротивления вторичной обмотки

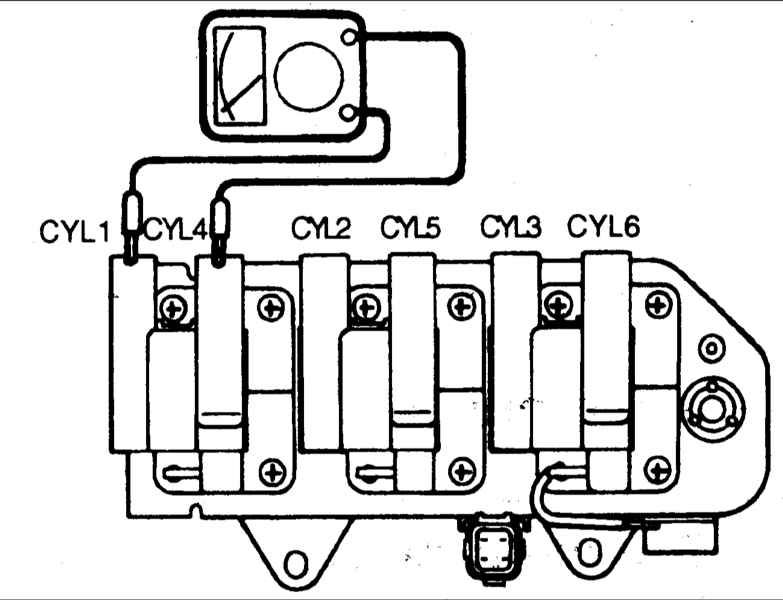

Омметром измерьте сопротивление между выводами высокого напряжения катушек цилиндров 3 и 6, катушек цилиндров 4 и 2 и катушек цилиндров 2 и 5.

Сопротивление вторичной обмотки: 13,3±15% кОм


При измерении сопротивления вторичной обмотки катушки зажигания убедитесь, что отсоединили электрический разъем от катушки зажигания.
