6.4. Катушка зажигания двигателя 2,0 л

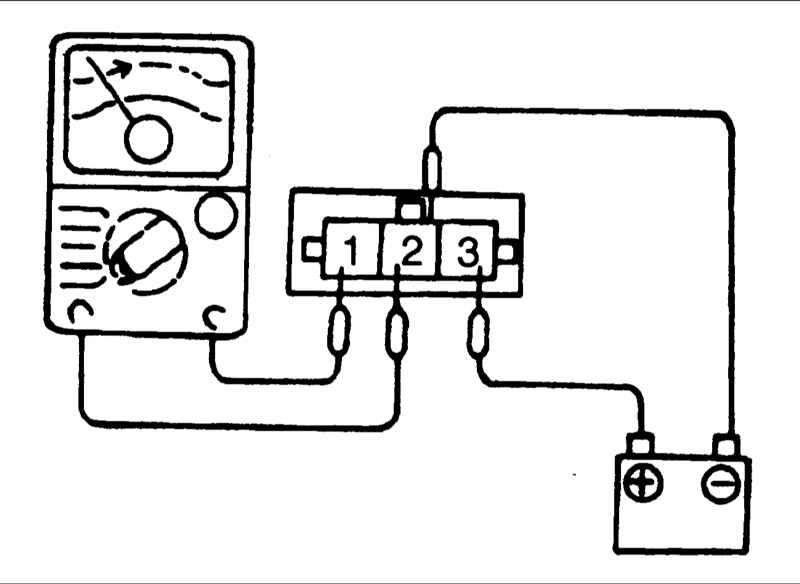

Подсоедините отрицательный контакт (-) источника напряжением 3 В к клемме 2 разъема коммутатора мощности и проверьте имеется ли непрерывность между клеммами 1 и 2, когда клемма 3 положительный контакт (+) подсоединен и отсоединен.


Клемма 3 и положительный контакт (+)

Клемма 1 и положительный контакт (+) 2
Соединены
Проводимость (сопротивление 0,78 Ом)
Разъединены
Проводимость отсутствует

В противном случае замените коммутатор мощности.

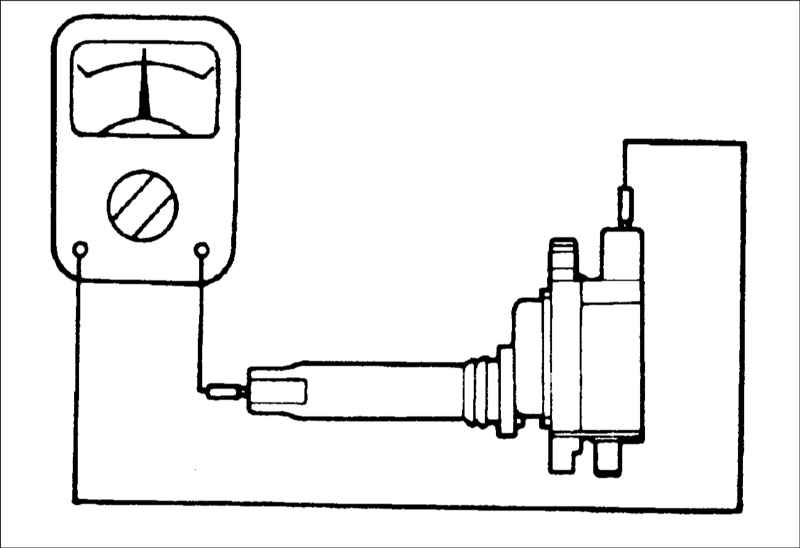

Измерение сопротивления вторичной обмотки

Измерите сопротивление между клеммами высокого напряжения катушки зажигания.

Сопротивление вторичной обмотки: 20 ± 10% кОм
