12.6. Рулевой вал

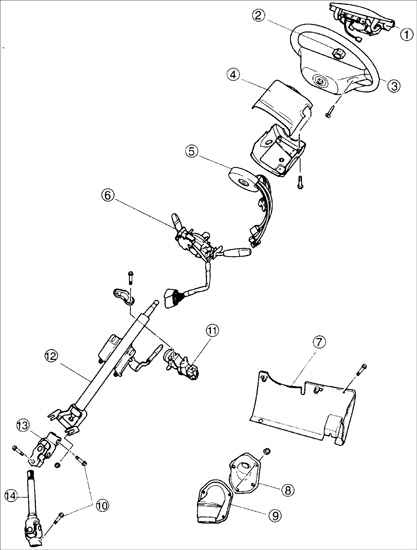

Рулевой вал

1 – подушка безопасности водителя;
2 – стопорная гайка;
3 – рулевое колесо;
4 – кожух рулевой колонки;
5 – спиральная пружина;
6 – комбинированный переключатель;
7 – нижний кожух;

8 – установочная пластина;
9 – пылезащитный чехол;
10 – стяжной болт;
11 – замок рулевого колеса;
12 – рулевая колонка в сборе;
13 – универсальный шарнир;
14 – промежуточный вал

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Установите передние колеса для прямолинейного движения.
3. Выверните четыре болта и снимите подушку безопасности с рулевого колеса.
4. Отсоедините электрический разъем от включателя звукового сигнала.
5. Нанесите метки совмещения на рулевой вал и рулевое колесо, для правильной повторной установки.
6. Выверните стопорную гайку и снимите пружинное кольцо с торца рулевого вала.

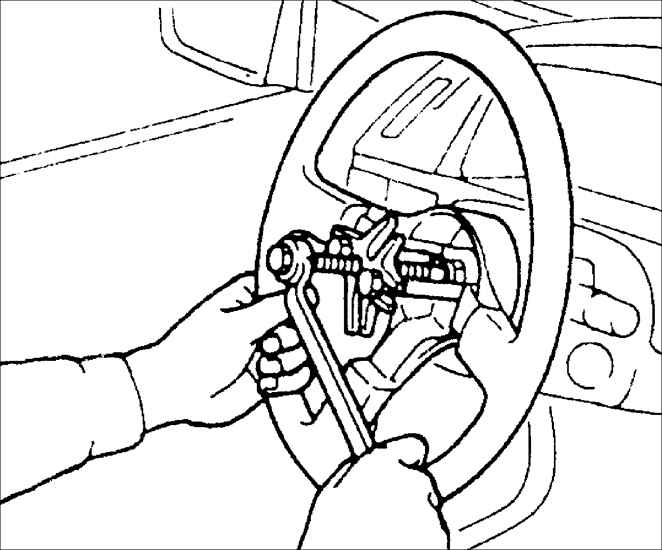

7. Съемником, снимите рулевое колесо.
Предупреждение Не снимайте рулевое колесо, ударяя молотком то торцу вала. Это приведет к повреждению подшипников и резьбы вала.
	8. Выверните три нижних винта и снимите кожухи рулевой колонки.
9. Выверните три винта крепления комбинированного переключателя.
10. Отсоедините электрический разъем от комбинированного переключателя.
11. Сдвигая по рулевой колонке, снимите комбинированный переключатель.
12. Отсоедините электрический разъем от замка зажигания.
13. Выверните винт крепления замка зажигания.
14. Снимите замок зажигания.
15. Выверните два стяжных болта крепления универсального шарнира.
16. Выверните две нижние гайки крепления кронштейна рулевой колонки.
17. Выверните два верхних болта крепления кронштейна рулевой колонки.
18. Снимите рулевую колонку с автомобиля.
