14.13. Замена ламп и проверка исправности функционирования наружных осветительных приборов

Фары

Замена ламп

Галогенные лампы заполнены находящимся под давлением газом и при повреждении могут «взрываться»! Старайтесь не прикасаться к колбе лампы голыми руками, - оставленные на стекле жировые пятна могут явиться причиной выхода лампы из строя в результате локального перегрева. В целях дополнительной безопасности при обслуживании галогенных ламп следует надевать защитные очки!


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот.

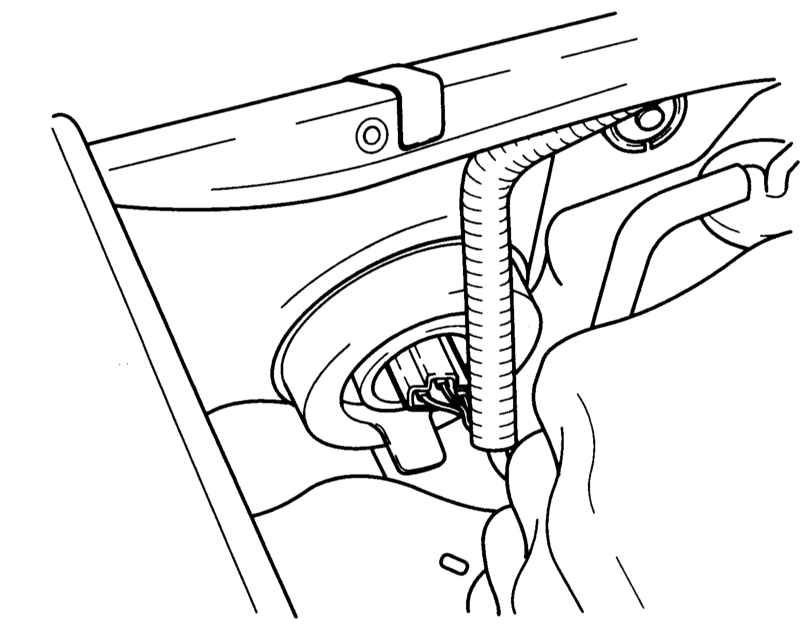

  1. Отсоедините подведенную к задней стороне блок-фары электропроводку.

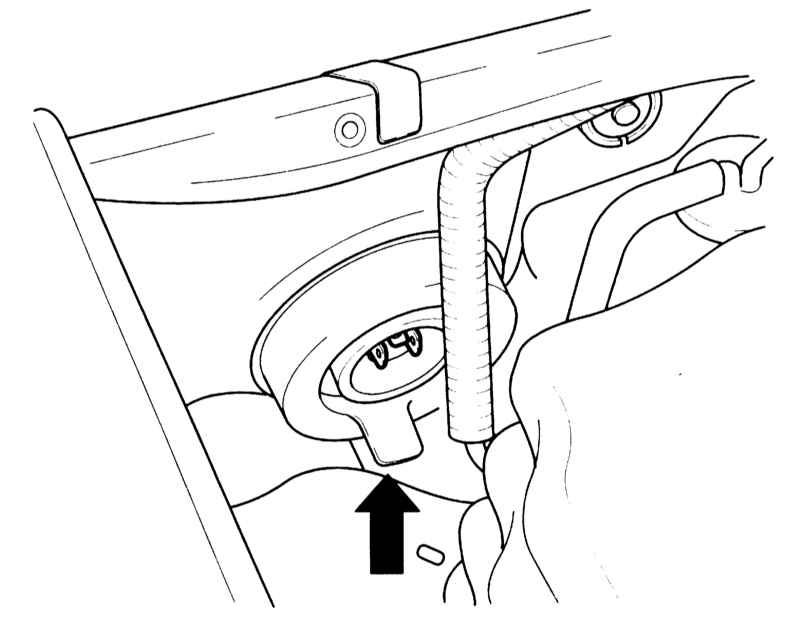

  1. Демонтируйте резиновый пыльник.

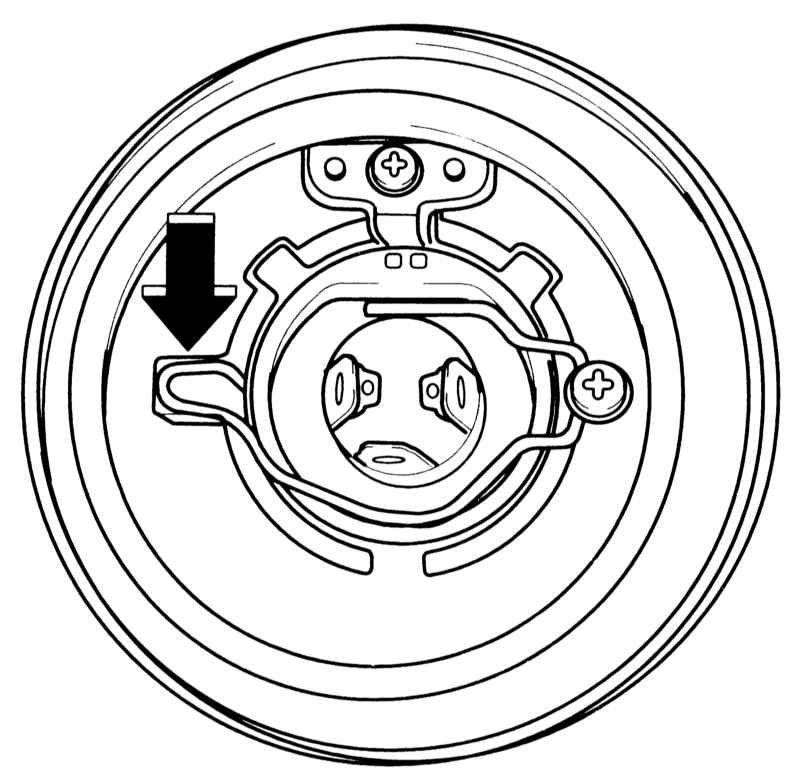

  1. Отпустите проволочный пружинный фиксатор.
  1. Высвободите лампу из трех пазов в сборке блок-фары и установите вместо нее сменную.
  2. Сборка производится в порядке, обратном порядку демонтажа компонентов, - проследите за надежностью фиксации компонентов.

Проверка исправности функционирования переключателя выбора режима функционирования фар

 ПОРЯДОК ВЫПОЛНЕНИЯ

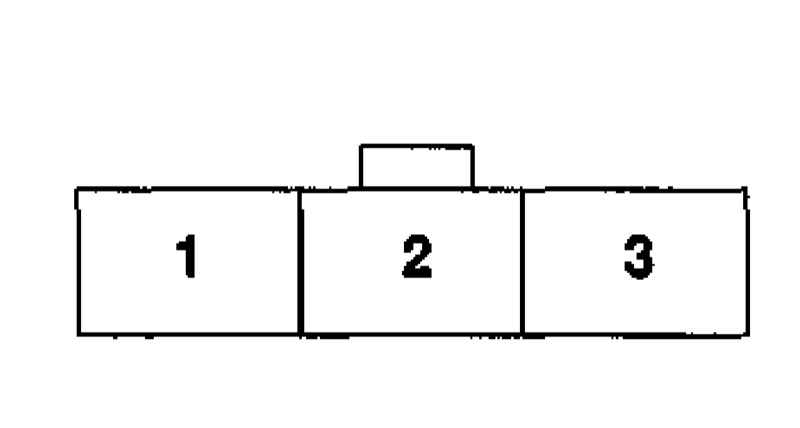

  1. При помощи омметра проверьте правильность распределения проводимости между клеммами контактного разъема электропроводки блок-фары со стороны жгута в различных положениях рычага левого подрулевого переключателя (см. таблицу). В случае необходимости произведите соответствующие исправления/замените сборку подрулевых переключателей.

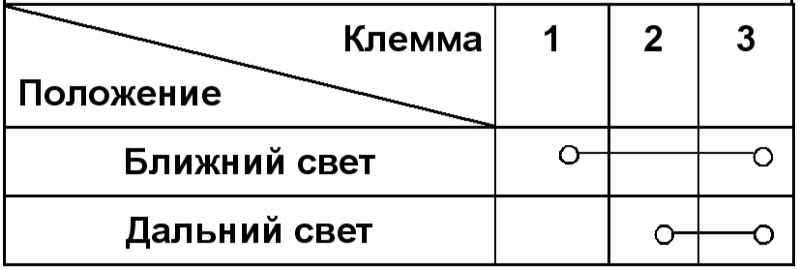

Проверка исправности функционирования переключателя выбора режима функционирования фар

Передние комбинированные фонари

Замена ламп

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Передние комбинированные фонари помещаются с наружных сторон блок-фар и выполняют роль указателей поворотов и парковочных/габаритных огней.

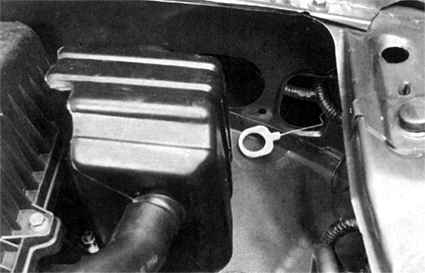

  1. Откройте капот и отыщите в соответствующем углу двигательного отсека белое пластмассовое кольцо.
  1. Потянув за кольцо, высвободите из брызговика крыла пружинный фиксатор.
  2. Аккуратно снимите сборку переднего комбинированного фонаря.

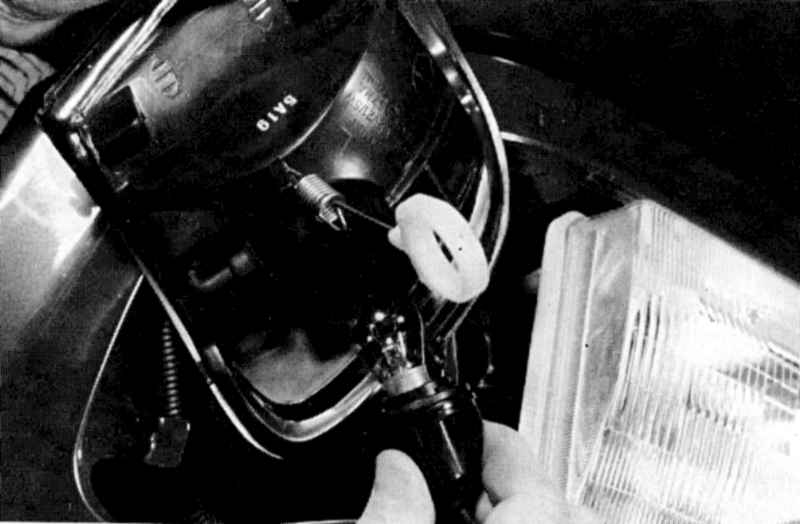

  1. Повернув против часовой стрелки до совмещения стопорных язычков с ответными пазами, извлеките из фонарной сборки патрон с посаженной в него лампой.
  1. Прижав и повернув оборудованную байонетным цоколем лампу, извлеките ее из патрона.
  2. Посадите в патрон сменную лампу и произведите сборку фонаря, - действуйте в порядке, обратном порядку демонтажа компонентов.

Для защелкивания пружинного фиксатора сборки вновь потяните за пластмассовое кольцо.

Проверка исправности функционирования переключателей указателей поворотов/габаритных огней

 ПОРЯДОК ВЫПОЛНЕНИЯ

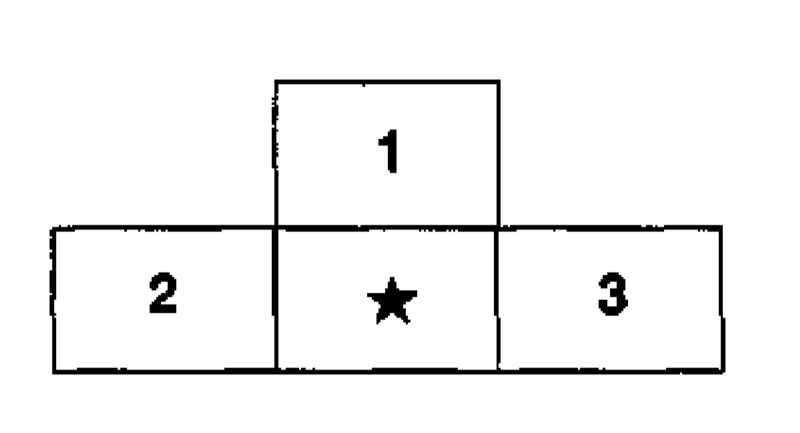

  1. При помощи омметра проверьте правильность распределения проводимости между клеммами контактного разъема электропроводки переднего комбинированного фонаря со стороны жгута в различных положениях рычага левого подрулевого переключателя (см. таблицу). В случае необходимости произведите соответствующие исправления/замените сборку подрулевых переключателей.

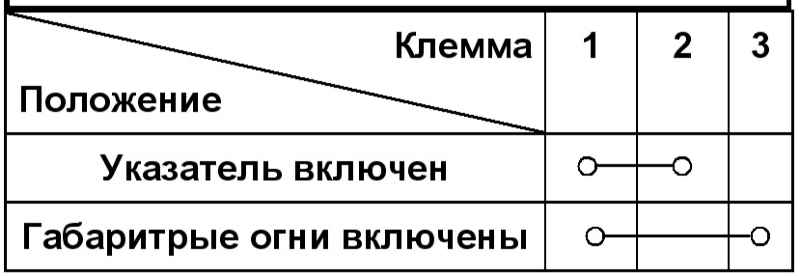

Проверка исправности функционирования переключателей передних указателей поворота/габаритных огней

Стоп-сигнал верхнего уровня

Замена лампы

5-дверные модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

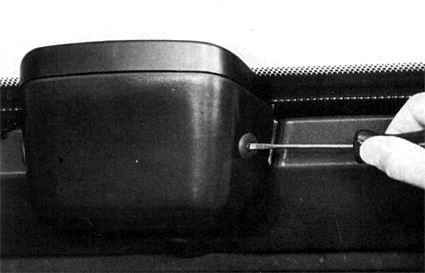

  1. При помощи маленькой отвертки осторожно утопите центральные штифты крепежных фиксаторов задней крышки стоп-сигнала верхнего уровня.
  1. Извлеките фиксаторы и снимите крышку, - постарайтесь не потерять компоненты фиксаторов.

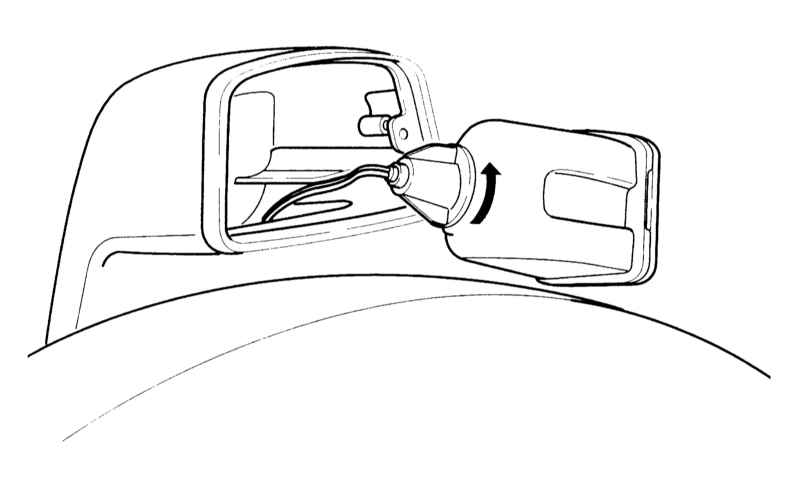

  1. Повернув на 1/4 оборота против часовой стрелки, высвободи патрон с установленной в нем лампой из рефлектора фонарной сборки.
  1. Потянув, извлеките лапу из патрона и установите на ее место сменную.
  2. Сборка производится в порядке, обратном порядку демонтажа компонентов.

Модели Кабриолет

 ПОРЯДОК ВЫПОЛНЕНИЯ

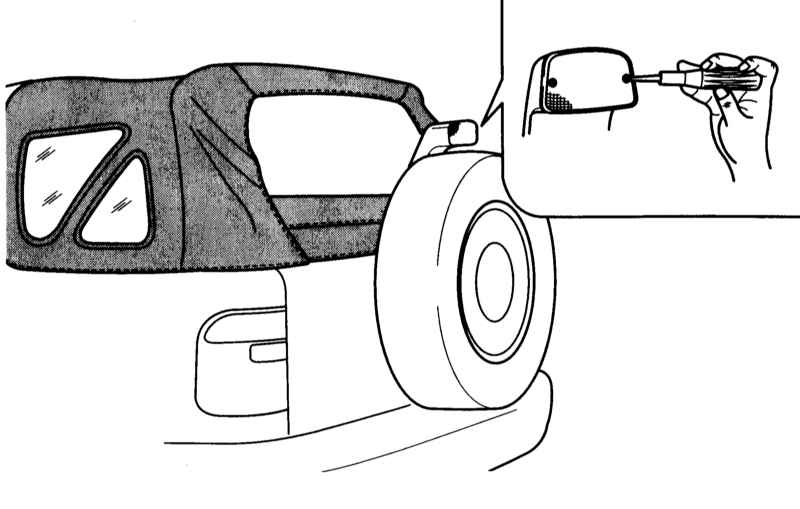

  1. Выверните крепежные винты и снимите линзу фонарной сборки.
  1. Аккуратно извлеките фонарь из кожуха и, повернув патрон на 1/4 оборота против часовой стрелки, высвободите его из рефлектора.
  1. Прижав и повернув, извлеките оборудованную цоколем байонетного типа лампу из патрона и установите на ее место сменную.
  2. Сборка производится в порядке, обратном порядку демонтажа компонентов.

Задние комбинированные фонари

Замена ламп

5-дверные модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

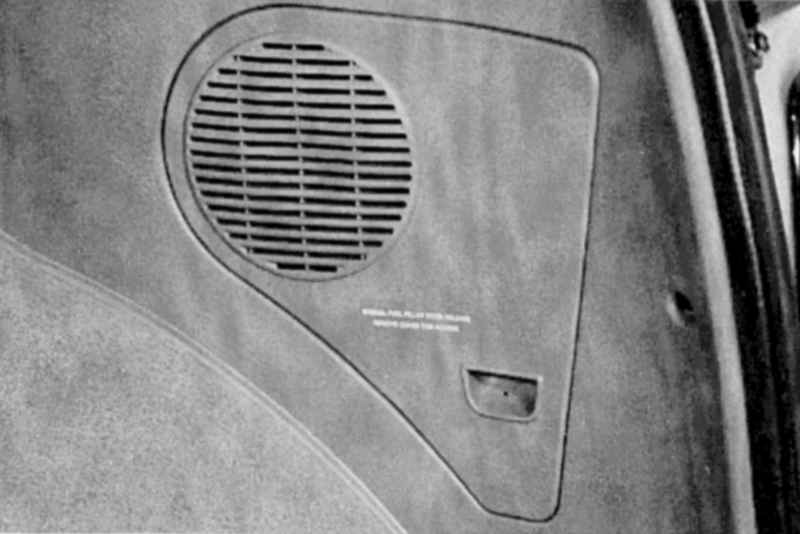

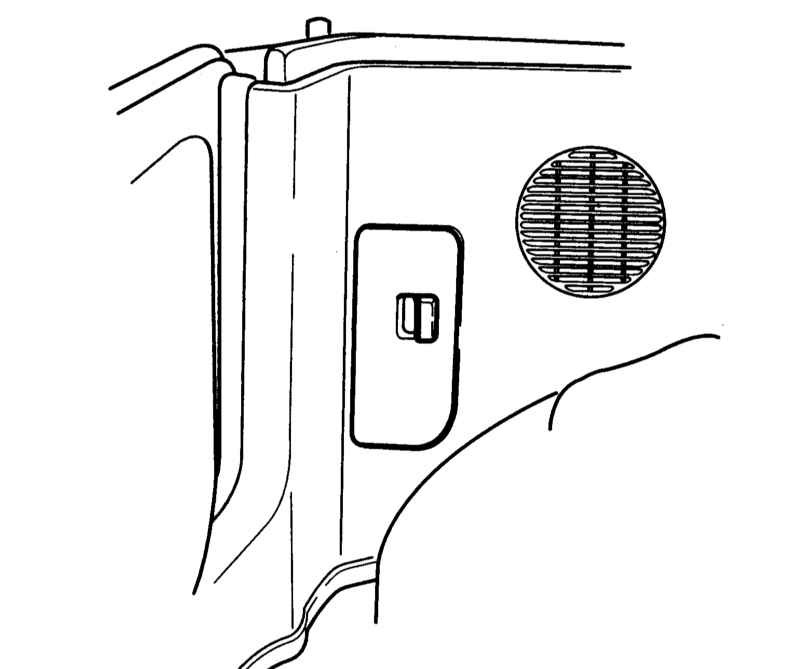

  1. Потянув на себя за предусмотренную выемку, аккуратно снимите крышку доступа к заднему громкоговорителю.
  1. Отжав стопорный язычок, рассоедините контактный разъем электропроводки.

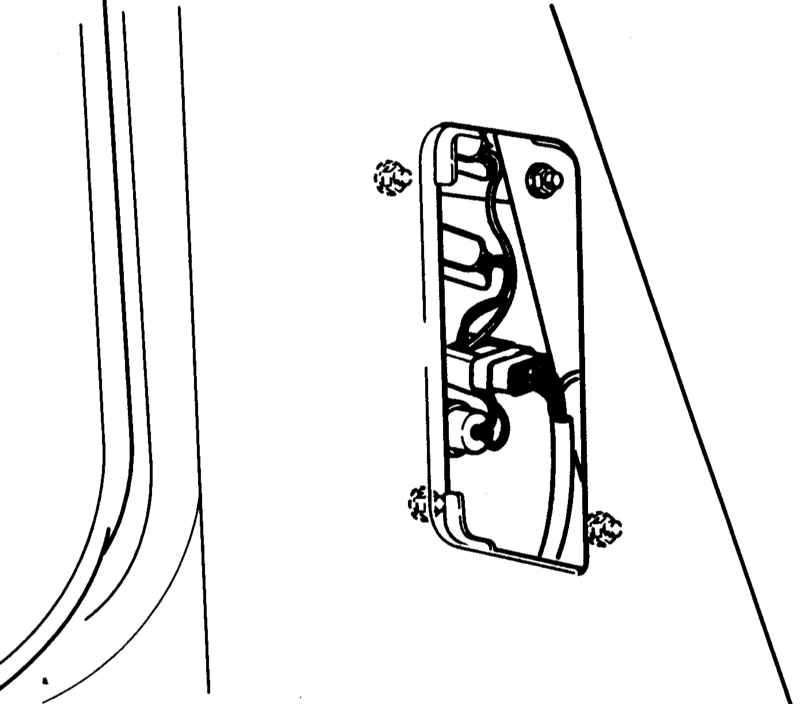

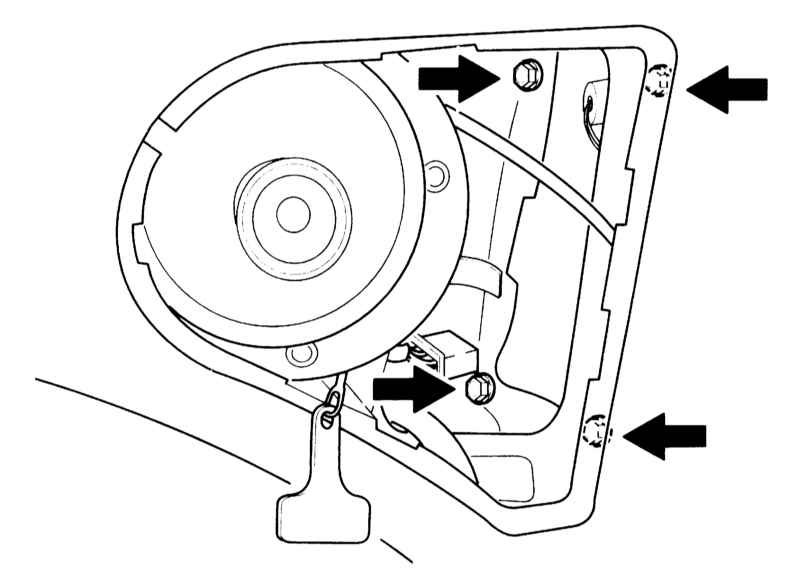

  1. Отдайте четыре гайки крепления фонарной сборки.

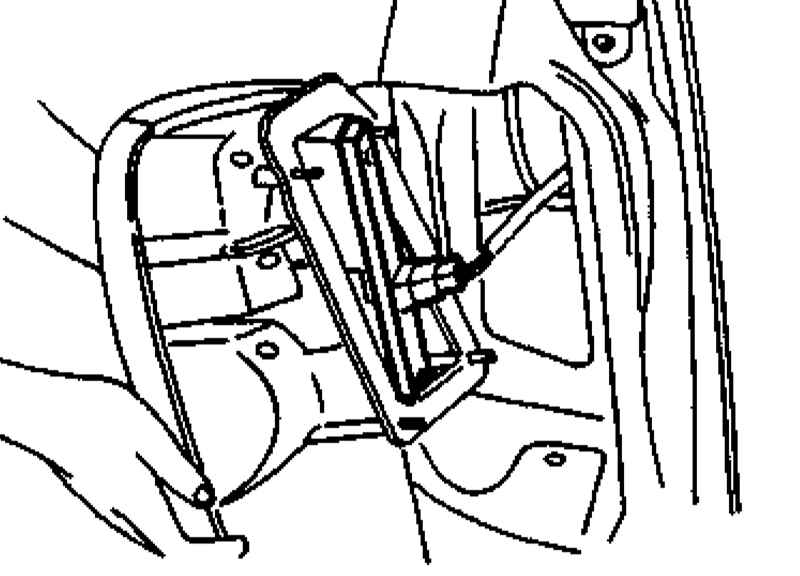

  1. Снимите фонарь с кузовной панели автомобиля.

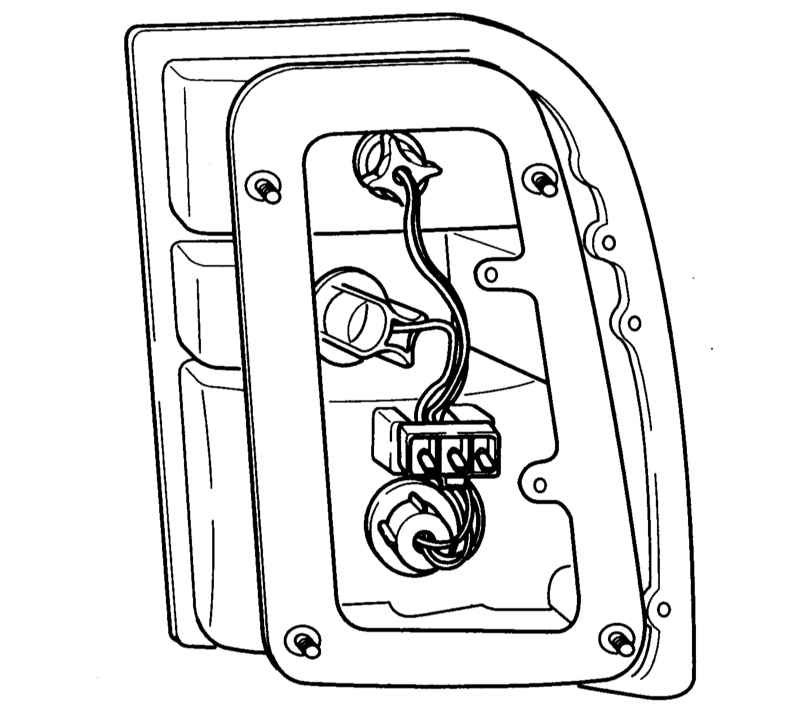

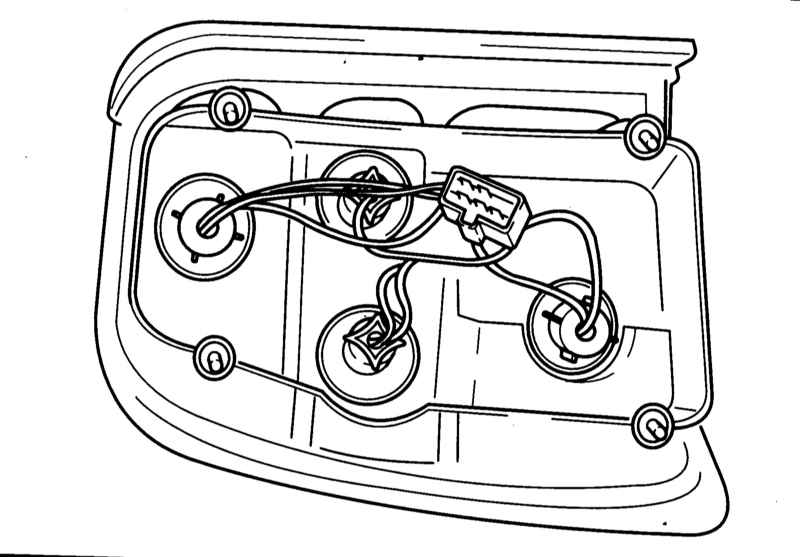

  1. Совместив стопорные язычки с ответными пазами, извлеките вышедшую из строя лампу и установите на ее место сменную.
  1. Сборка производится в порядке, обратном порядку демонтажа компонентов.

Модели Кабриолет

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку доступа к заднему комбинированному фонарю.
  1. Отжав стопорный язычок, рассоедините контактный разъем электропроводки, затем отпустите четыре крепежных гайки и снимите фонарную сборку.
  1. Совместив стопорные язычки с ответными пазами, извлеките вышедшую из строя лампу и установите на ее место сменную.
  1. Сборка производится в порядке, обратном порядку демонтажа компонентов.

Проверка

Все модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

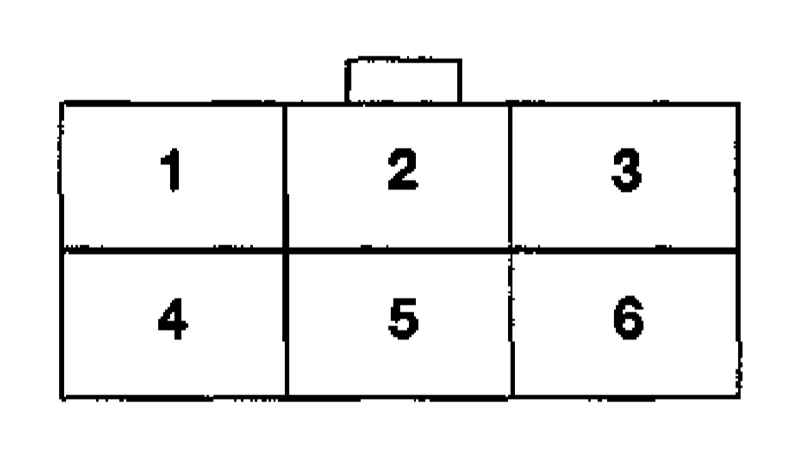

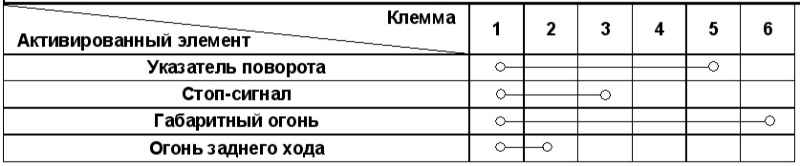

  1. При помощи омметра проверьте правильность распределения проводимости между клеммами контактного разъема электропроводки заднего комбинированного фонаря со стороны жгута в различных положениях соответствующих переключателей/датчиков-выключателей (см. таблицу). В случае необходимости произведите соответствующие исправления/замените вышедшие из строя элементы.

Проверка исправности функционирования переключателей/датчиков-выключателей активации ламп задних комбинированных фонарей

Фонари подсветки номерного знака

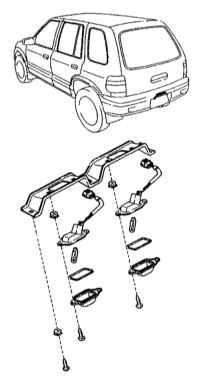

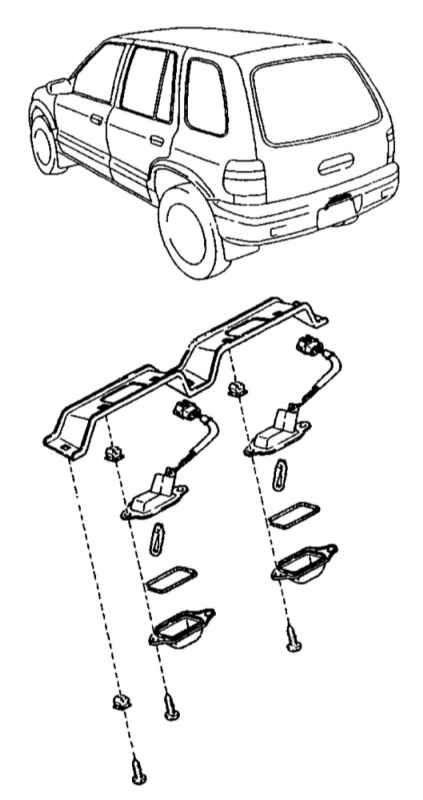

Конструкция и детали установки фонарей подсветки номерного знака

Замена ламп

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните два крепежных винта и снимите линзу неисправного фонаря подсветки номерного знака.

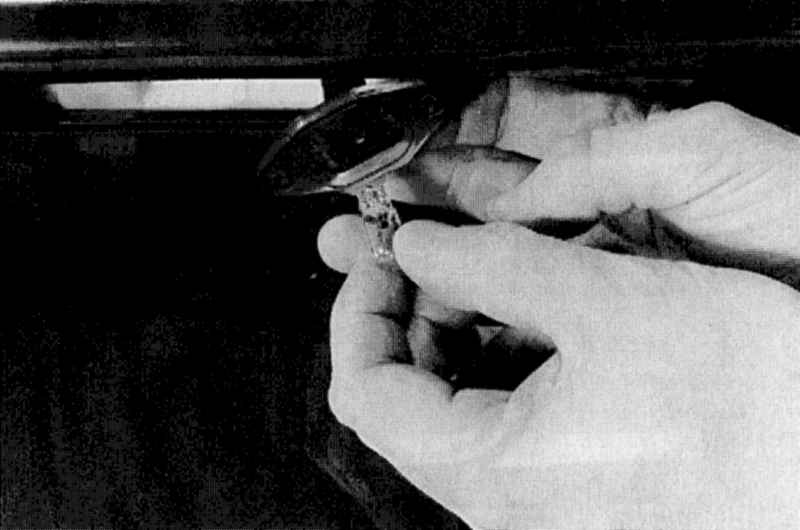

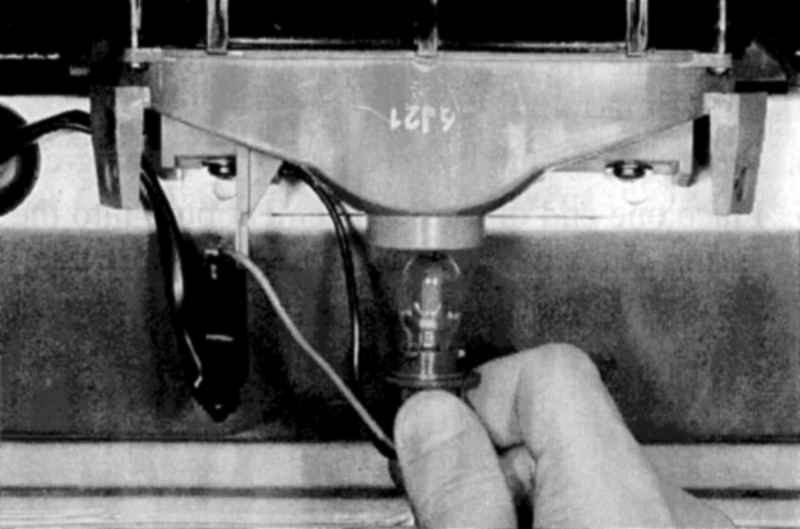

  1. Потянув вниз, высвободите из фонарной сборки ламподержатель, затем извлеките (также просто потяните лампу вниз) из него перегоревшую лампу и установите на ее место сменную.
  1. Установите на место ламподержатель и линзу, вверните крепежные винты.
