7.9. Снятие и установка форсунок

Неисправные форсунки могут вызвать сильную детонацию двигателя и привести к повреждению подшипников. В этом случае оставить двигатель работать на холостом ходу и ослабить поочередно накидные гайки форсунок. Если при ослаблении одной из гаек детонация исчезает, это указывает на неисправную форсунку.

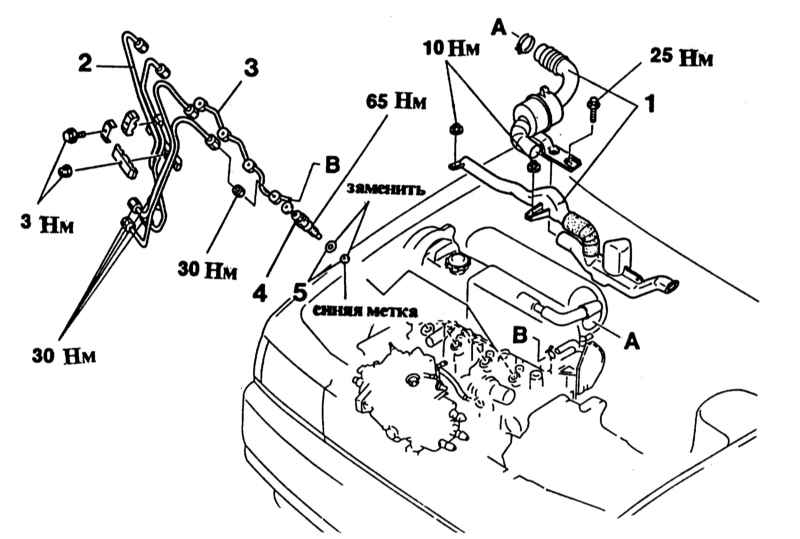

1 — глушитель шума впуска и резонансный канал 2 — трубопроводы впрыска	3 — возвратный топливопровод 4 — форсунки 5 — прокладки и шайбы

Неисправную форсунку можно также выявить, ослабляя поочередно накидные гайки, когда двигатель работает с числом оборотов быстрого холостого хода. Если число оборотов после ослабления одной из форсунок остается неизменным, значит, эта форсунка неисправна. Форсунку можно проверить с помощью манометра. (Выполняется в мастерской; требуемое давление распыления: 110 Бар).

Первые признаки неисправности форсунок:

• Перебои зажигания
• Детонация в одном или нескольких цилиндрах
• Двигатель перегревается
• Падение мощности двигателя
• Чрезмерно сильное черное выхлопное облако
• Высокий расход топлива

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

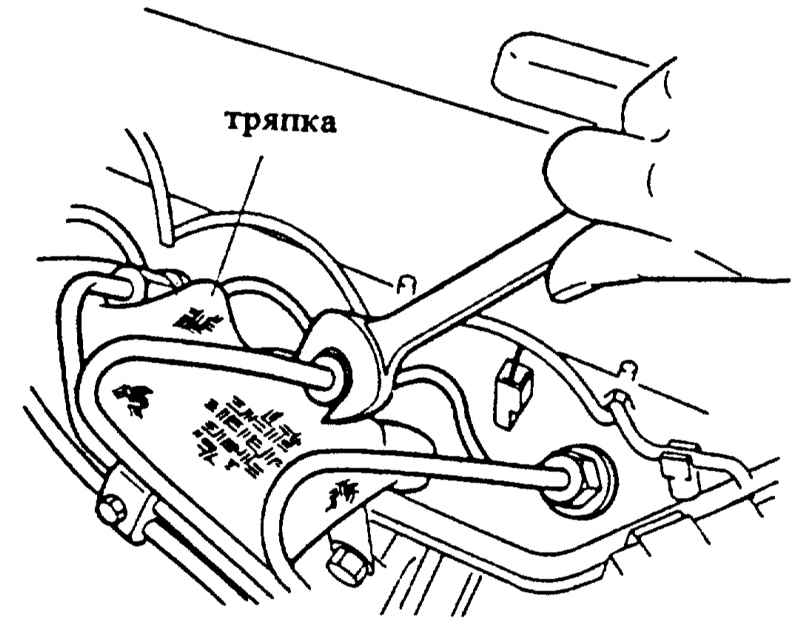

Отключить кабель массы от батареи. При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи. Отвинтить глушитель шума впуска и резонансный канал. Тщательно очистить снаружи трубопроводы впрыска и возвратные топливопроводы холодным очистителем. Снять трубопроводы впрыска в комплекте, для этого ослабить накидные гайки на ТНВД и форсунках прорезанным накидным ключом. Не изменять форму изгиба. Снять топливный шланг с возвратного трубопровода и ослабить контргайку, снять прокладки и возвратный трубопровод. Снять форсунки и разложить в порядке установки. Через отверстия форсунок в камеры сгорания не должна попасть грязь. В каждом отверстии находится еще прокладка и шайба, которые должны быть заменены. Проверить иглу форсунки на износ и повреждения, удалить копоть деревянным шпателем. Ни в коем случае не обрабатывать форсунку или иглу форсунки проволокой, напильником или наждачной бумагой. Не перепутать отдельные элементы форсунок между собой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

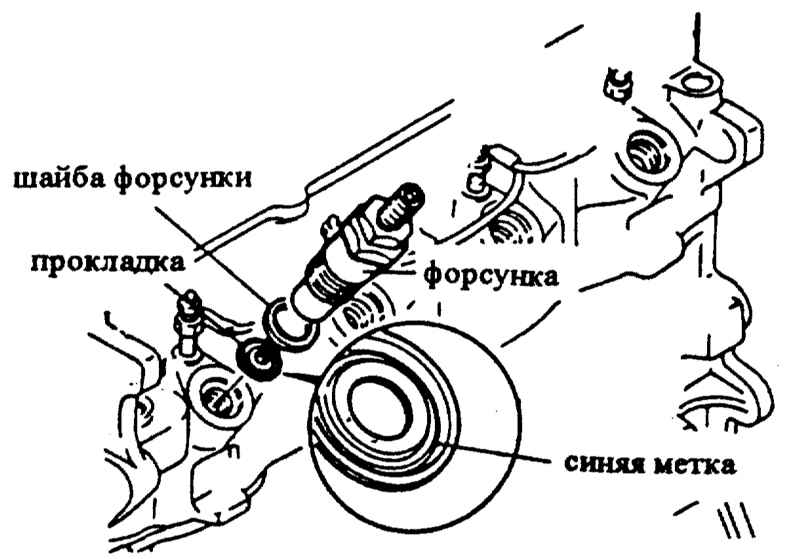

Установить 4 новых прокладки и шайбы. Следить за установочным положением, синяя метка должна быть обращена вверх. Установить форсунки и затянуть с усилием 65 Нм. Перетяжка держателей форсунок может привести к деформации форсунок и заеданию игл форсунок или другим повреждениям. Установить возвратный топливопровод с новыми прокладками и затянуть гайки с усилием 30 Нм. Установить трубопроводы впрыска, затянуть накидные гайки с усилием 30 Нм. На всех держателях форсунок немного ослабить накидные гайки трубопроводов впрыска. Провернуть коленвал стартером, пока на трубопроводах не выступит топливо. Затянуть трубопроводы с предписанным усилием. Установить глушитель шума впуска и резонансный канал. Подключить кабель массы к батарее. Если имеются, установить время на часах и задать защитный код радиоприемника.
