3.9. Маслопроводы турбодизельного двигателя

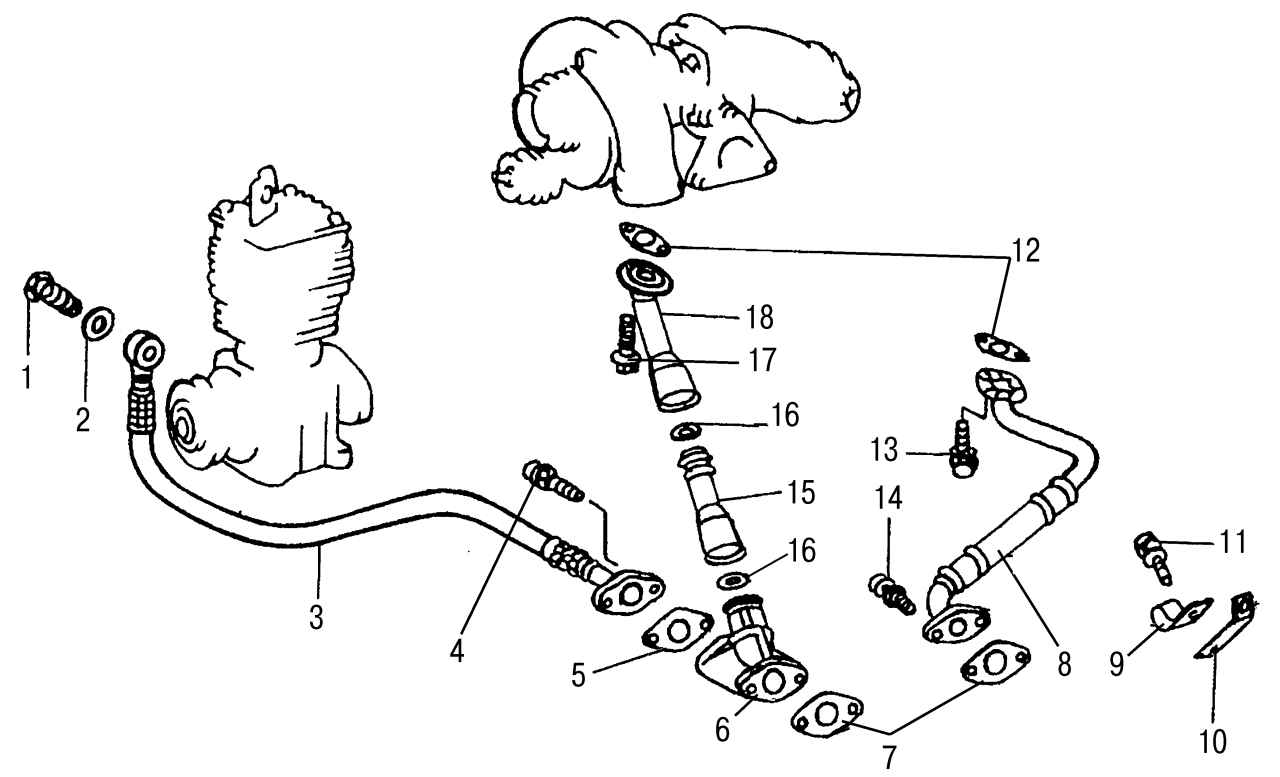

Рис. 133. Детали системы смазки воздушного компрессора и турбокомпрессора на турбодизельном двигателе: 1 — болт; 2 — уплотнительное кольцо; 3 — обратный маслопровод от компрессора к блоку цилиндров; 4 — болт крепления фланца на головке блока; 5 — прокладка; 6 — фланец головки блока; 7 — прокладка маслопровода турбокомпрессора; 8 — обратный маслопровод от турбокомпрессора к блоку; 9 — зажим; 10 — кронштейн; 11 — болт зажима; 12 — прокладка маслопровода турбокомпрессора; 13 — болт крепления фланца на головке блока; 14 — болт крепления фланца двигателя; 15 — маслопровод от турбокомпрессора к блоку цилиндров; 16 — уплотнительное кольцо; 17 — болт крепления фланца на турбокомпрессоре; 18 — обратный маслопровод от турбокомпрессора к блоку цилиндров

На рис. 133 показаны маслопроводы вместе с турбокомпрессором и воздушным компрессором, а также элементы их крепления.
