5.2. Снятие и установка ТНВД

Для установки ТНВД необходим специальный инструмент. Его необходимо приготовить еще до снятия насоса. Кроме того, потребуются ключ с головкой «на 27 мм» для проворачивания коленчатого вала, накидной ключ «на 14 мм» с пропиленным шлицем для отворачивания топливопроводов системы впрыска и специальный ключ для проворачивания вала ТНВД.

Снятие и установка ТНВД проводится следующим образом:

- снять «минусовую» клемму с аккумуляторной батареи;

- освободить доступ к деталям системы со стороны передней части автомобиля;

- снять радиатор;

- снять вакуумный насос;

- снять направляющую трубку масляного щупа;

- снять фильтрующий элемент масляного фильтра и сам фильтр с масляным радиатором (работы описаны в соответствующем разделе). Масло слить в тару;

- проворачивать коленчатый вал в направлении вращения до тех пор, пока поршень первого цилиндра в фазе сжатия не достигнет метки 15° после ВМТ (по указателю на крышке механизма привода распределительного вала и метке на шкиве коленчатого вала);

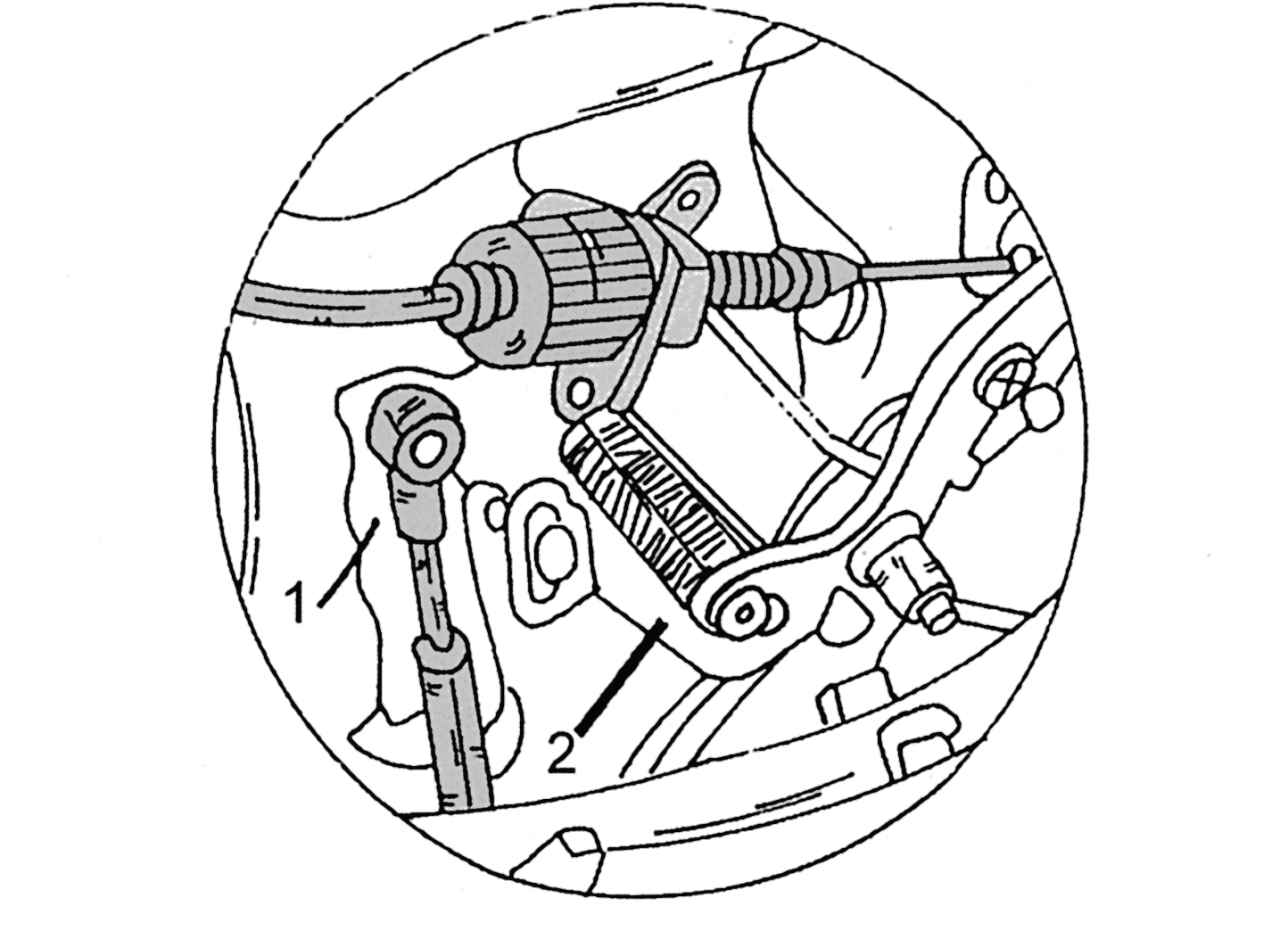

Рис. 150. Отсоединение тяги (1) от рычага регулятора (2)

- отсоединить привод педали подачи топлива от рычага регулятора (рис. 150);

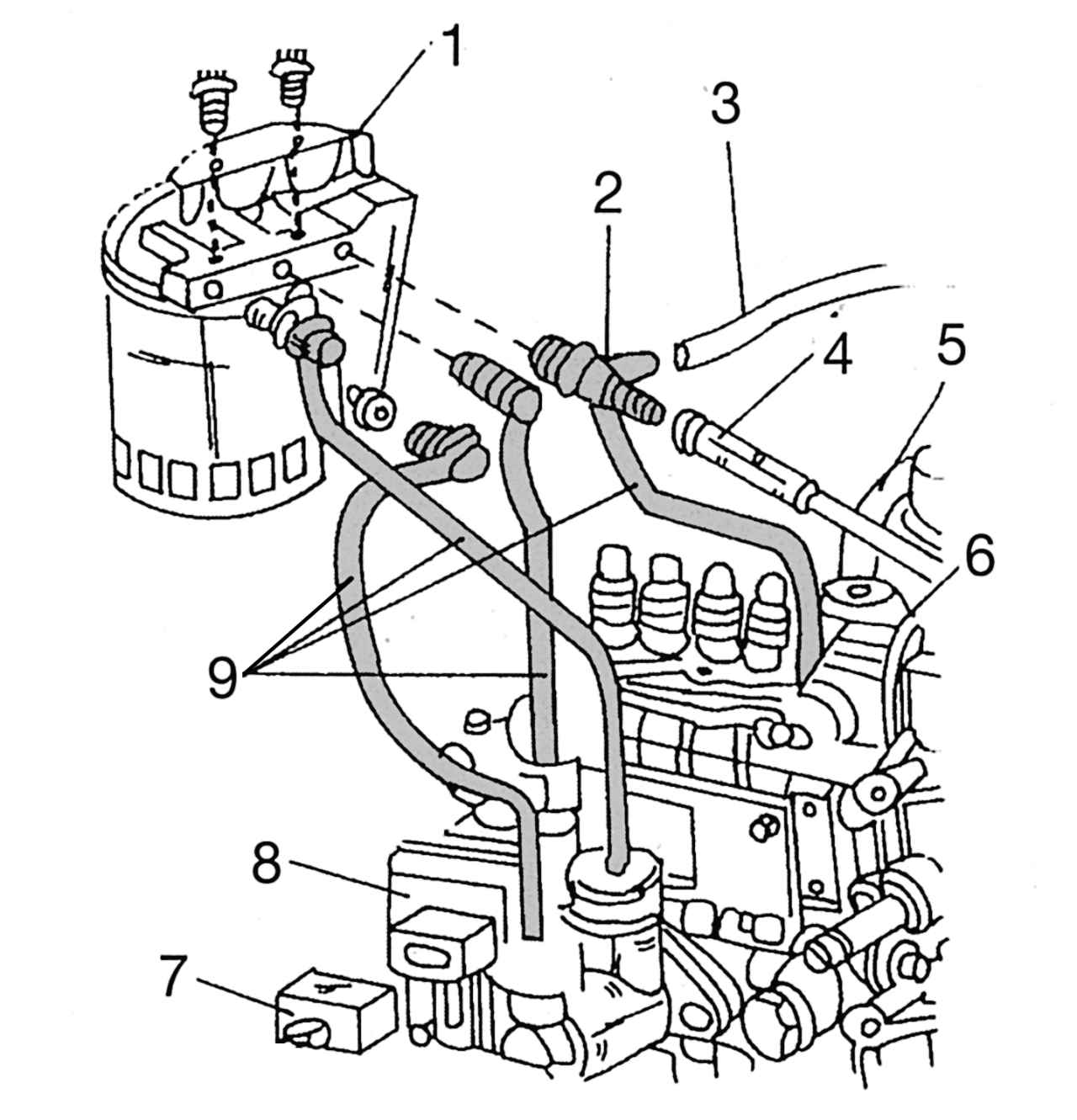

Рис. 151. Топливный фильтр: 1 — держатель топливного фильтра; 2 — соединительный штуцер; 3 — прямой трубопровод; 4 — обратный трубопровод; 5 — вакуумный шланг; 6 — механизм вакуумного регулятора; 7 — штекерный разъем электронного отсечного клапана; 8 — электронный отсечной клапан; 9 — топливопроводы

- сначала отсоединить топливопроводы 9 (рис. 151) от топливного фильтра. При этом не допускать вытекания топлива. Находящиеся под соединениями уплотнительные кольца всегда подлежат замене. Затем отсоединить прямой 3 и обратный 4 трубопроводы от соединительного штуцера 2;

- отсоединить вакуумный шланг 5 от диафрагменного механизма 6 регулятора давления топлива;

- отсоединить штекерный разъем 7 электронного отсечного клапана 8;

- топливопроводы системы впрыска не перегибать при отсоединении;

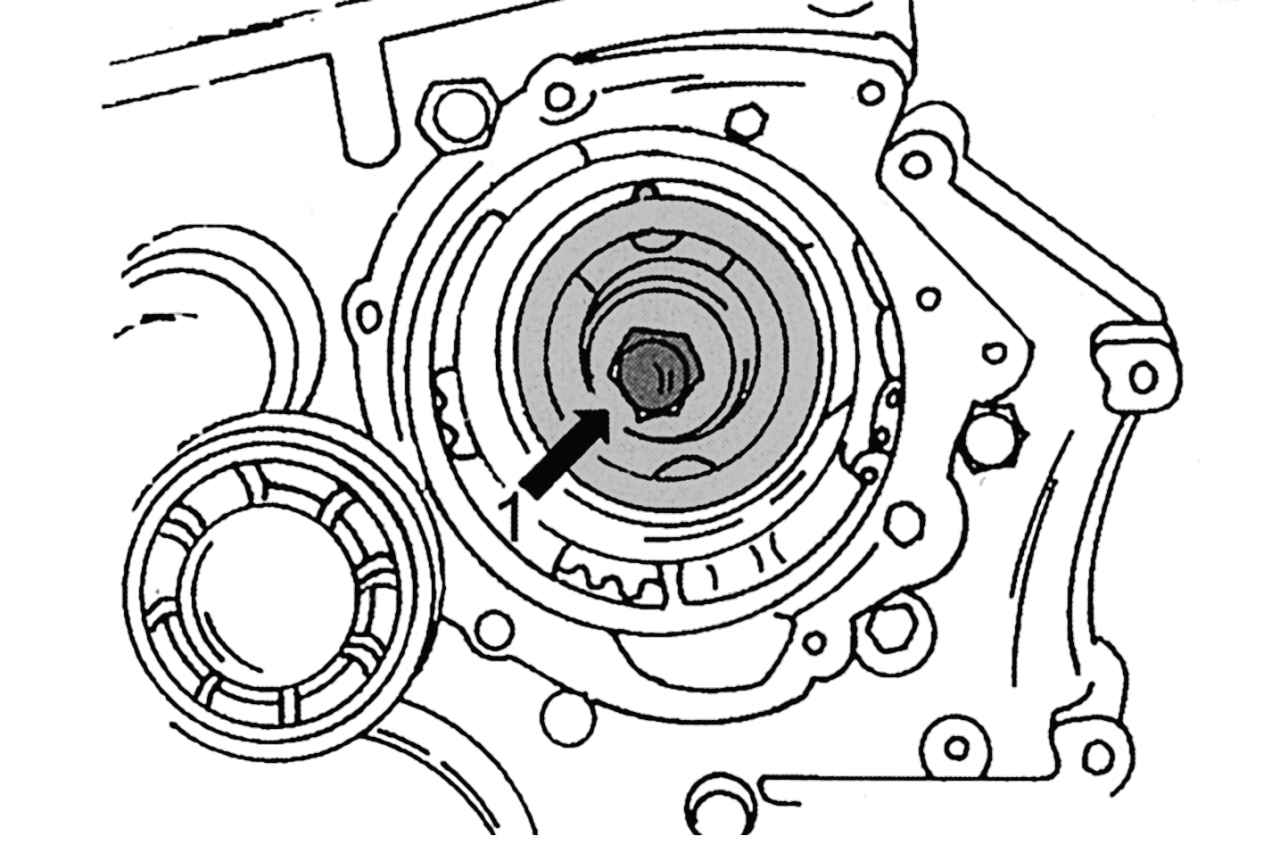

Рис. 152. Муфта опережения впрыска

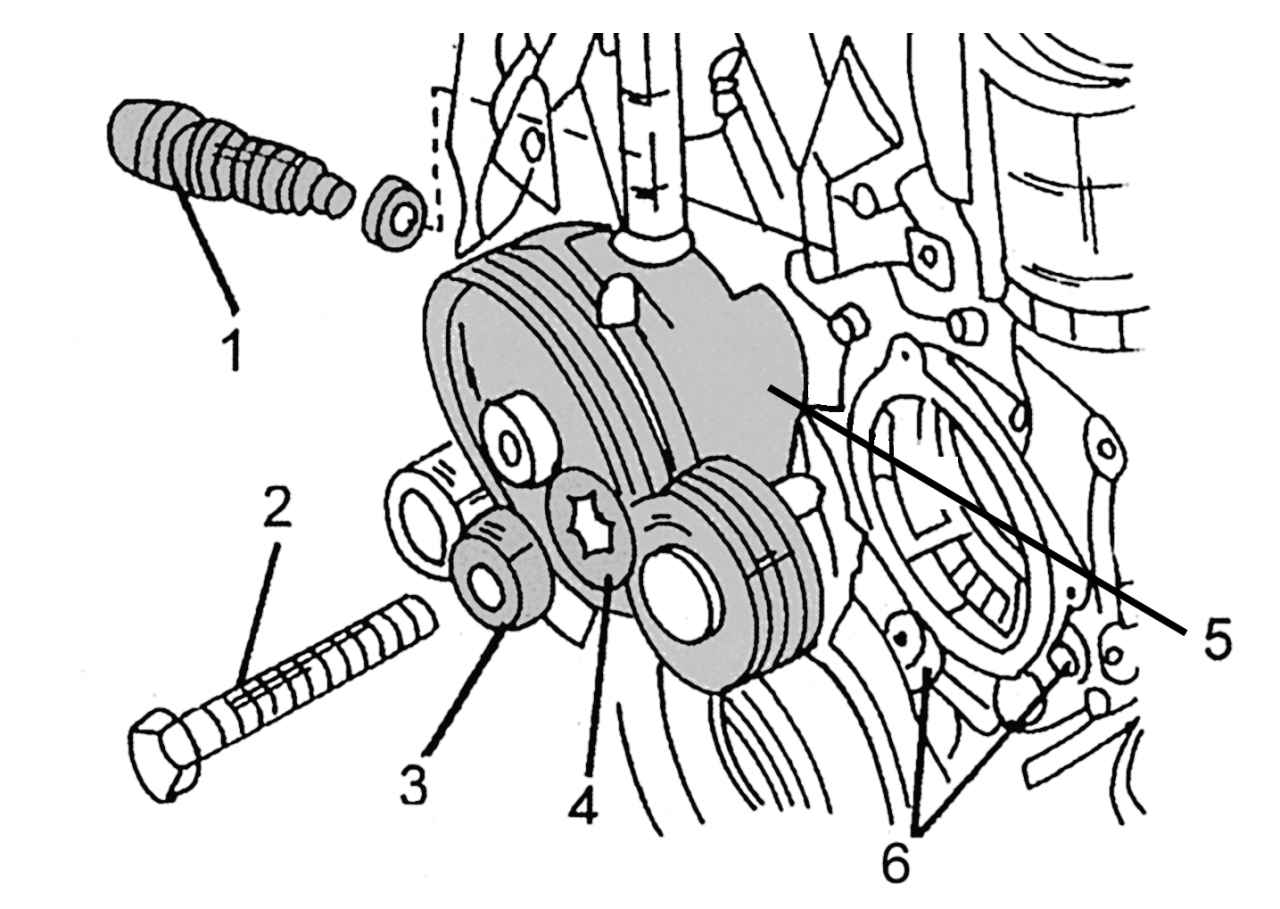

Рис. 153. Демонтаж ТНВД (детали, снимаемые в процессе демонтажа): 1 — натяжитель цепи; 2 — центральный болт; 3 — шайба; 4 — пружинная шайба; 5 — центрирующая втулка; 6 — болты крепления насоса

- отвернуть болт 1 в центре муфты опережения впрыска (рис. 152). При этом следует заблокировать коленчатый вал от проворачивания. Внимание: болт имеет левую резьбу. Под болтом находятся обычная и пружинная шайбы (рис. 153);

- снять натяжитель цепи 1 (рис. 153) (см. разд. 2 «Двигатель»);

- отвернуть болты крепления 6 насоса и снять четырехгранные гайки с обратной стороны. Верхний болт не вынимать;

- вынуть насос назад, отсоединив привод педали подачи топлива от рычага регулятора насоса;

- при установке насоса действовать следующим образом (регулировка момента начала впрыска топлива проводится только на СТО);

- проверить, чтобы положение поршня первого цилиндра двигателя по-прежнему соответствовало метке 15° после ВМТ. В противном случае провернуть головкой ключа коленчатый вал до совпадения указанного деления с меткой на крышке механизма привода распределительного вала;

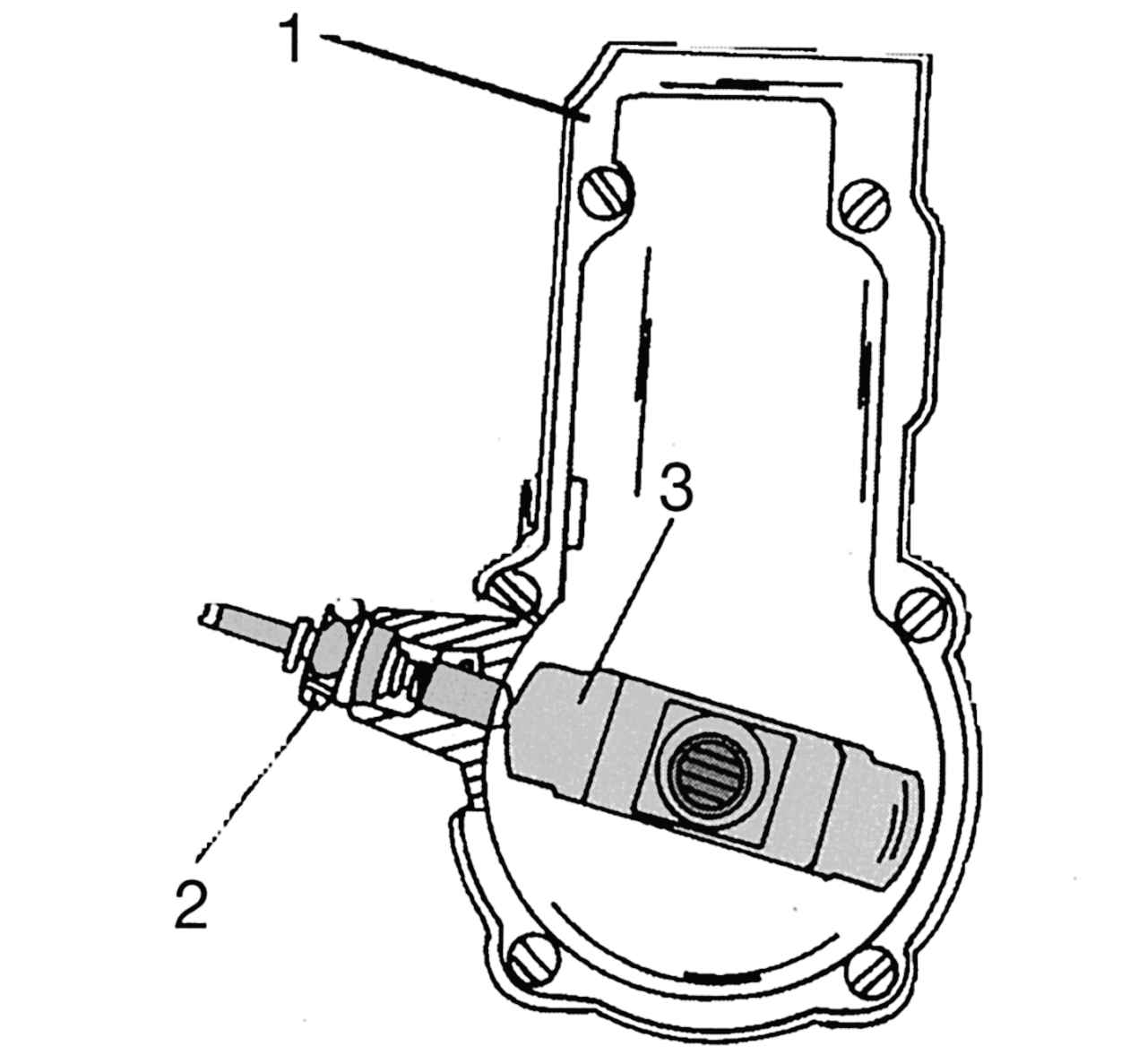

Рис. 154. Фиксация регулятора ТНВД: 1 — ТНВД; 2 — стопорный болт; 3 — регулятор с выступом

- вывернуть пробку сбоку насоса. Проворачивать вал насоса с помощью специального ключа 601 589 00 08 00 до тех пор, пока в открытом отверстии не появится выступ регулятора. Ввернуть стопорный болт 601 589 05 21 00 в отверстие и затягивать до тех пор, пока не почувствуете, что болт вошел в выступ регулятора. На рис. 154 показано внутреннее устройство насоса и крепление регулятора стопорным болтом;

Предупреждение ТНВД можно легко повредить. После установки и закрепления насоса стопорный болт следует вывернуть.

- теперь можно приступить к установке насоса:

- болты крепления фланцев насоса затянуть моментом 20–25 Н·м. Вывернуть стопорный болт и ввернуть в отверстие пробку моментом 30–35 Н·м;

- поочередно присоединить топливопроводы. Перед затягиванием крепежных гаек аккуратно «наживить» их по резьбе. Момент затяжки 10–20 Н·м;

- затянуть центральный болт муфты опережения впрыска моментом 45 Н·м, подложив под него обе шайбы (см. выше).

Дальнейшие работы проводятся в порядке, обратном разборке.
