11.6. Снятие и установка генератора

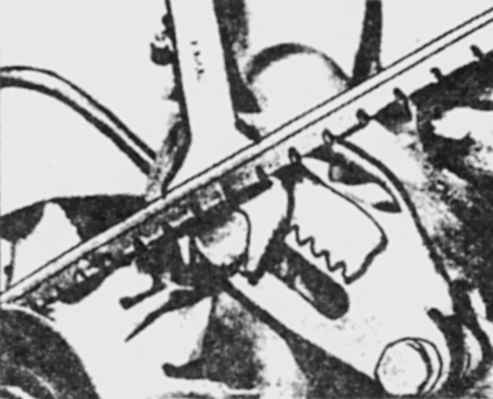

Регулировка натяжения ремня привода генератора

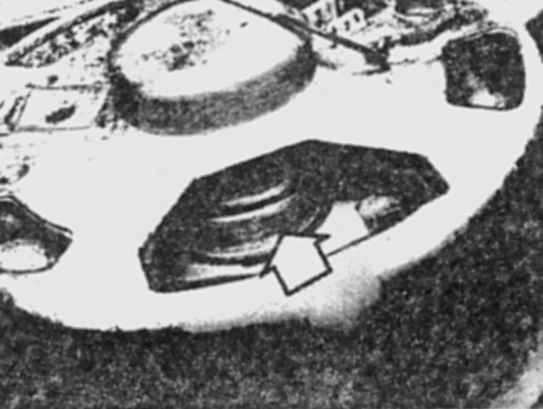

Контактные кольца генератора


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините провод от минусовой клеммы батареи.
  2. Снимите воздушный фильтр и, в зависимости от комплектации, отведите компрессор кондиционера, не отсоединяя трубки.
  3. Снимите стопорную пружину и отстыкуйте многоконтактный разъем от генератора.
  4. Ослабьте гайки и болты крепления генератора и регулировки натяжения ремня привода, а затем подайте генератор к блоку цилиндров.
  5. Снимите ремень привода со шкива генератора.
  6. Отверните гайку шарнирного болта и снимите перемычку заземления генератора на массу.
  7. Снимите болты крепления и регулировки вместе с шайбами, а затем снимите сам генератор.
  8. Установка производится в порядке, обратном снятию. Регулировка натяжения ремня привода осуществляется поворотом регулировочного болта. Проверьте затяжку болтов крепления кронштейна генератора.
