12.3.13. Снятие и установка замка блокировки рулевой колонки Детали установки замка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

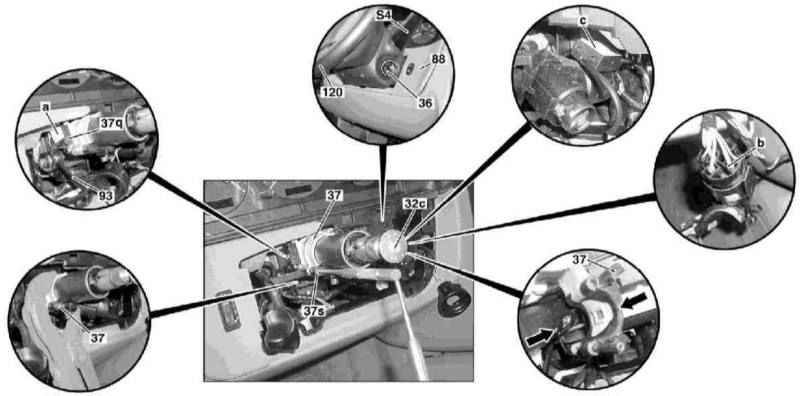

Детали установки замка блокировки рулевой колонки
Снятие
|
|
- Снимите цилиндр замка (36) (см. Раздел
Снятие и установка цилиндра замка зажигания).
- Снимите рулевое колесо (120) и спиральный контактный барабан (см. Раздел
Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки).
- Снимите комбинированный подрулевой переключатель (S4) (см. Главу
Бортовое электрооборудование).
- Отделите облицовочную панель (88).
- Рассоедините разъем (а) контактного выключателя (37q) регулировочного рычага (93).
- На моделях с АТ снимите с замка рулевой колонки блокиратор переключения, - сожмите защелки и потяните блокиратор назад, снимая его с крепежных фиксаторов.
- Подав вперед, снимите с замка транспондер (с).
- Во избежание повреждения шлицов рулевого вала при выбивании цилиндрического штифта (37s) вверните болт (32с).
- Опустите вниз регулировочный рычаг (93).
- При помощи подходящей выколотки выбейте из замковой сборки (37) цилиндрический штифт (37s), - нижний направляющий штифт будет выведен из строя.
- Отпустив фиксатор, рассоедините контактный разъем (b).
- Снимите замок (37).
- Снимите контактный выключатель (37q).
|
|
Установка
|
|
- Подсоедините контактный выключатель (37q) к новому замку (37).
- Посадите на место разъем (b), - проследите за надежностью защелкивания фиксатора.
- Установите новый замок на рулевую колонку, проследив за правильностью посадки сборки (стрелки).
- Заправьте в замок (37) цилиндрический штифт (37s), - сожмите верхнюю и нижнюю секции замка щипцами.
- Посадите на место контактный выключатель (32q), удостоверьтесь в исправности его функционирования.
- Выверните болт (32с).
- Посадите на замок (37) транспондер (с).
- На моделях с АТ подсоедините к замку блокиратор переключений.
- Подсоедините электропроводку (а) к контактному выключателю регулировочного рычага.
- Установите облицовочную панель (88).
- Установите комбинированный переключатель (S4).
- Установите спиральный контактный барабан и рулевое колесо (120) (см. Раздел
Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки).
- Установите цилиндр замка (36) (см. Раздел
Снятие и установка цилиндра замка зажигания).
- Зафиксируйте рулевую колонку, подняв вверх регулировочный рычаг (93).
|
|
|
