13.2.13. Снятие и установка накладок дверных порогов

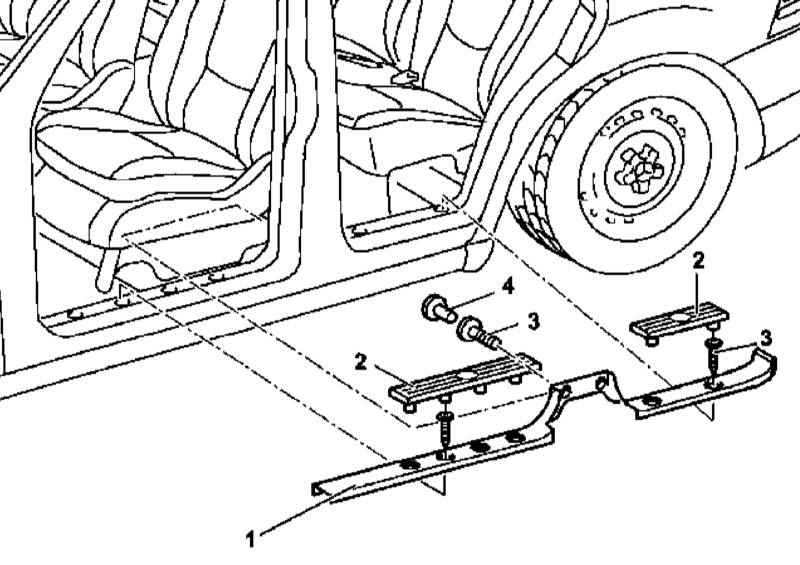

Детали установки накладок порогов боковых дверей
|
|
- Детали установки накладок порогов боковых дверей показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите с накладки порогов (1) крышки (2).
|
На моделях выпуска по 08.99 отпускайте фиксаторы, двигаясь от центра крышки к ее краям, на моделях выпуска с 09.99 начинайте с переднего конца крышки и двигайтесь назад.
|
- Выверните винты (3) крепления накладки к порогу двери.
- Снимите заглушки (4) и выверните винты (3) крепления накладки к стойке В.
- На моделях выпуска по 08.99 извлеките задний штифт крепления накладки (1).
- Подав вперед, отделите накладку (1) от стойки С и снимите ее с автомобиля.
- Установка производится в обратном порядке, - в случае необходимости слегка отогните при помощи подходящего клина отделочную панель стойки с целью обеспечения адекватного пространства для посадки накладки (1).
|
|
Боковые двери

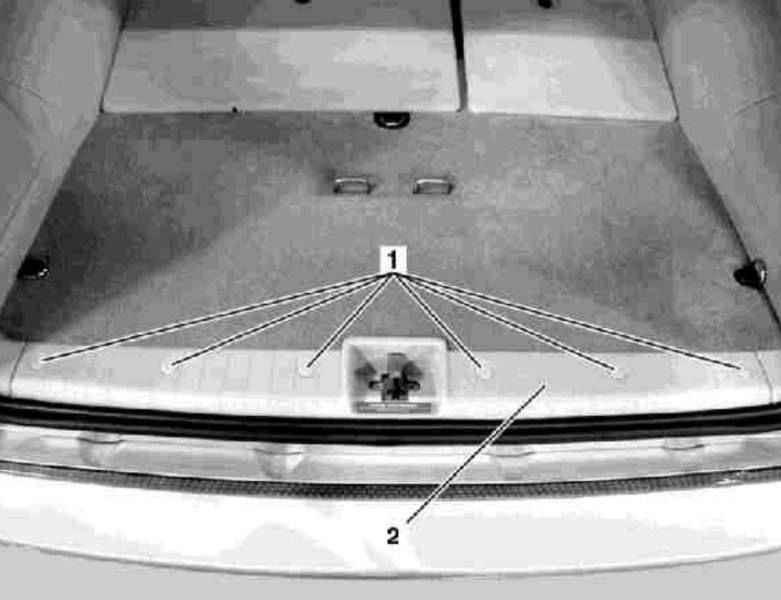

Детали установки накладки порога двери задка
|
|
- Детали установки накладки порога двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите заглушки (1), - постарайтесь не оцарапать накладку, - и выверните расположенные под ними винты крепления накладки (2).
- Снимите накладку (2), - на моделях, оборудованных путевым компьютером, рассоедините контактный разъем электропроводки бортового компаса.
- Установка производится в обратном порядке, - проследите за правильностью посадки резинового уплотнителя.
|
|
|
