13.2.6. Снятие и установка нижней и верхней основных секций панели приборов

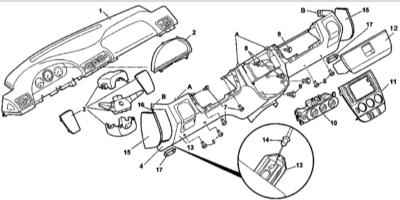

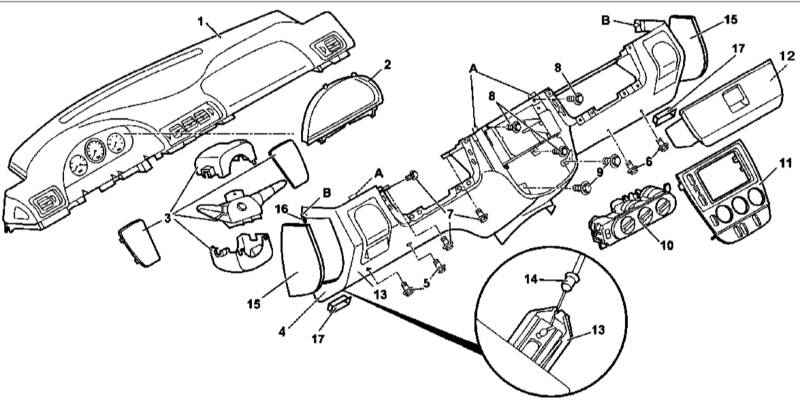

Детали установки нижней секции панели приборов (4)
|
|
|
|
|
|
- Детали установки нижней секции панели приборов показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Переведите рычаг селектора в положение «1» и подоприте колеса противоткатными башмаками.
- Отсоедините отрицательный провод от батареи.
- Снимите панели облицовки рулевой колонки и сборку подрулевого переключателя (3).
- Выверните 1 (модели выпуска по 31.08.99)/3 (модели выпуска с 01.09.99) крепежных болта (7).
- Выверните левые нижние винты (5) крепления нижней секции панели приборов (4).
- Снимите центральную (консольную) секцию (11) панели приборов (см. Раздел
Снятие и установка центральной (консольной) секции панели приборов).
- Снимите панель управления функционированием систем отопления/вентиляции/кондиционирования воздуха (10).
- Выверните крепежные болты (8 и 9).
- Снимите вещевой ящик (см. Разделы
Снятие и установка главного вещевого ящика и
Снятие, установка и регулировка крышки главного вещевого ящика (модели выпуска по 31.08.99)).
- Выверните правые нижние винты (6) крепления нижней секции панели приборов (4).
- Высвободите из панели приборов фонари подсветки входа (17) и снимите их, предварительно отсоединив электропроводку.
- Снимите боковые облицовочные панели (15) и выверните расположенные под ними болты (16).
- Отпустите четыре фиксатора (А) в центральной части нижней секции панели приборов (4).
- Отсоедините приводной трос (14) от рукоятки отпускания стояночного тормоза (13).
- Снимите нижнюю секцию (4) панели приборов, - постарайтесь не повредить комбинацию приборов.
- Установка производится в обратном порядке, - проследите за правильностью посадки направляющих язычков (В).
- В заключение произведите очистку памяти модуля системы бортовой самодиагностики (см. Главу
Системы электрооборудования двигателя).
|
|
Верхняя секция

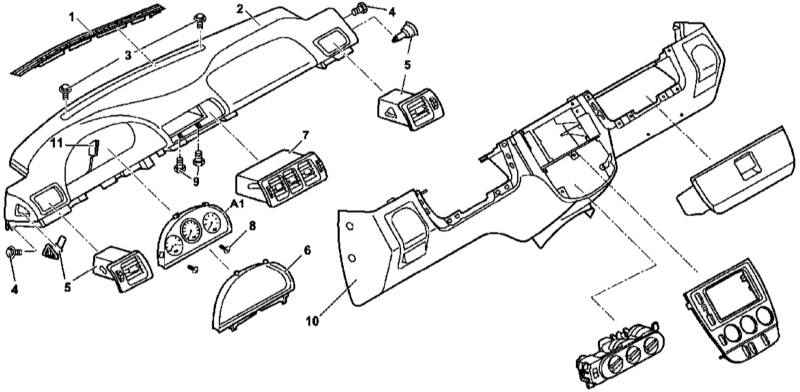

Детали установки верхней секции панели приборов
|
|
|
|
|
|
- Детали установки верхней секции панели приборов показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите нижнюю секцию (10) панели приборов (см. выше).
- Снимите отделочные панели стоек А (см. Раздел
Снятие и установка панелей отделки кузовных стоек).
- Поддев подходящим клином, снимите дефлектор (1) воздуховода обдува ветрового стекла, а также сборки центральных (7) и боковых (5) дефлекторов (см. Раздел
Снятие и установка дефлекторов воздуховодов панели приборов).
- Выверните два верхних крепежных винта (3).
- Рассоедините контактный разъем (11) и снимите сборку комбинации приборов (А1) (см. Главу
Бортовое электрооборудование).
- На моделях выпуска с 01.09.99 отсоедините электропроводку от датчика интенсивности солнечного излучения, - контактный разъем помещается под комбинацией приборов.
- При соответствующей комплектации снимите дисплей системы Parktronic.
- На моделях выпуска с 01.09.99 отсоедините электропроводку от сервомотора привода распределительной заслонки систем отопления/вентиляции/кондиционирования воздуха, - контактный разъем помещается слева под сборкой центральных дефлекторов, а также от датчика температуры, - разъем справа под сборкой центральных дефлекторов.
- Выверните центральные (9) и боковые (4) крепежные болты и снимите верхнюю секцию (2) панели приборов.
- Установка производится в обратном порядке, - постарайтесь не повредить комбинацию приборов.
|
|
|
