13.2.9. Снятие и установка облицовочной крышки рычага селектора (на примере моделей выпуска по 31.08.01)

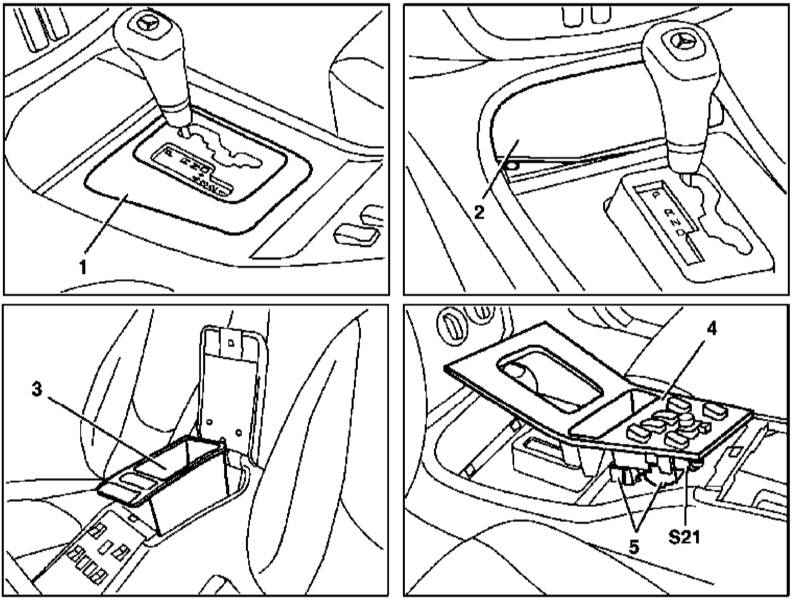

Детали установки облицовочной крышки рычага селектора (для моделей выпуска по 31.08.01)
|
|
- Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Поддев, снимите пластмассовую рамку (1).
- Снимите имеющую штифтовую посадку панель (2) переднего вещевого отсека.
- Выверните два крепежных винта в днище вещевого ящика (3), извлеките последний из консольной сборки.
- Поддев подходящим клином, освободите с консольной сборки крышку (4).
- Рассоедините контактные разъемы электропроводки (5) группы консольных переключателей (S21) и окончательно снимите крышку (4).
- Установка производится в обратном порядке.
|
|
|
|
