13.2.8. Снятие, разборка и установка центральной консоли

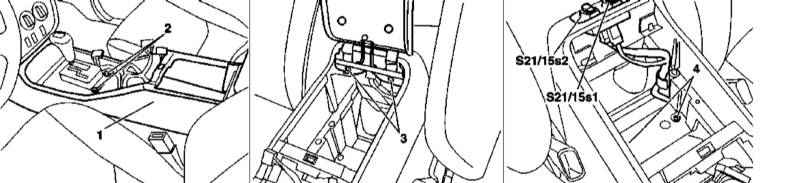

Детали установки центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

Соответствующий иллюстративный материал представлен на иллюстрации к которой относятся все встречающиеся в тексте ссылки. Снимите центральный подлокотник/крышку консольного вещевого ящика (см. Раздел Снятие и установка крышки консольного вещевого ящика). Выверните передние винты (2) крепления кожуха консоли (1). Отсоедините электропроводку от выключателей стеклоподъемников задних дверей (S21/15s1 и S21/15s2), на моделях выпуска по 31.08.01 высвободите жгут из опорного кронштейна. Рассоедините контактный разъем электропроводки на панели пола под консолью, на моделях выпуска по 31.08.01 высвободите жгут из опорного кронштейна. Выверните задние крепежные винты (4) и снимите кожух консоли (1) в сборе с нижней секцией, переведя для этого рычаг селектора АТ в положение «N». Установка производится в обратном порядке, - на моделях выпуска с 01.09.01 удостоверьтесь в надежности фиксации воздуховода.

Разборка и сборка

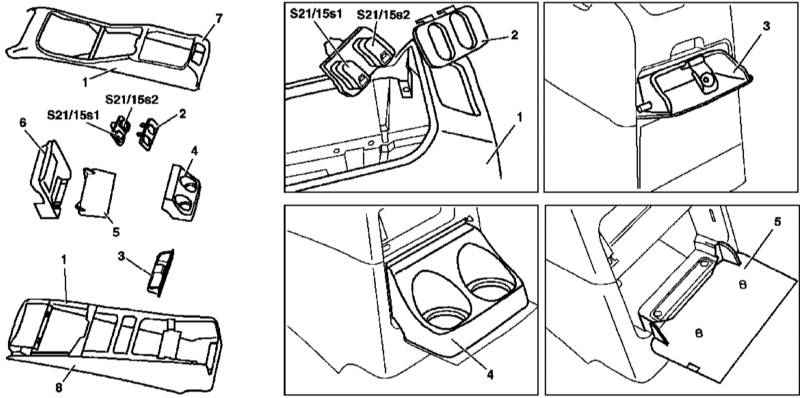

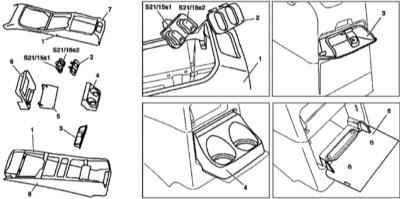

Детали установки компонентов центральной консоли

1 — Кожух 2 — Крышка 3 — Пепельница 4 — Чашкодержатель 5 — Крышка 6 — Внутренний элемент 7 — Верхняя секция консольной сборки	8 — Нижняя секция консольной сборки S21/15s1 — Переключатель управления функционированием стеклоподъемника левой задней двери S21/15s2 — Переключатель управления функционированием стеклоподъемника правой задней двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Соответствующий иллюстративный материал представлен на иллюстрации к которой относятся все встречающиеся в тексте ссылки. Снимите консольную сборку (см. выше) и перенесите ее на верстак. Снимите выключатели управления функционированием стеклоподъемников задних дверей (крышка (2) снимается снаружи, выключатели - изнутри). Снимите заднюю пепельницу (3). Снимите чашкодержатель (4). Снимите внутренний элемент (6). Выверните шесть крепежных винтов и отделите верхнюю секцию/кожух (7/1) консоли от нижней (9). Установка компонентов производится в порядке, обратном порядку их демонтажа.
