11.5. Снятие и установка заднего суппорта

1. Пометьте краской положение задних колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колёс перед поддомкрачиванием автомобиля. Поднимите заднюю часть автомобиля, поставьте её на подставки и снимите задние колёса.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

Если суппорт снимается только для снятия тормозных колодок или тормозного диска, не нужно выворачивать тормозной трубопровод из суппорта. В этом случае закрепите суппорт проволокой к подвеске так, чтобы шланг не перекручивался и подвергался растяжению.

2. Выверните тормозной шланг из суппорта, как описано в Разделе Снятие и установка тормозного шланга.

При вскрывании тормозного контура вытекает тормозная жидкость. Слейте её в бутылку, которая должна быть предназначена исключительно для этих целей. Предварительно можно отсосать жидкость из резервуара с помощью специального устройства. Соблюдайте меры безопасности в отношении тормозной жидкости.

3. Снимите тормозные колодки, обратитесь к соответствующему разделу.

Если суппорт будет снова устанавливаться, необходимо следить за тем, чтобы поршень не вышел из цилиндра.

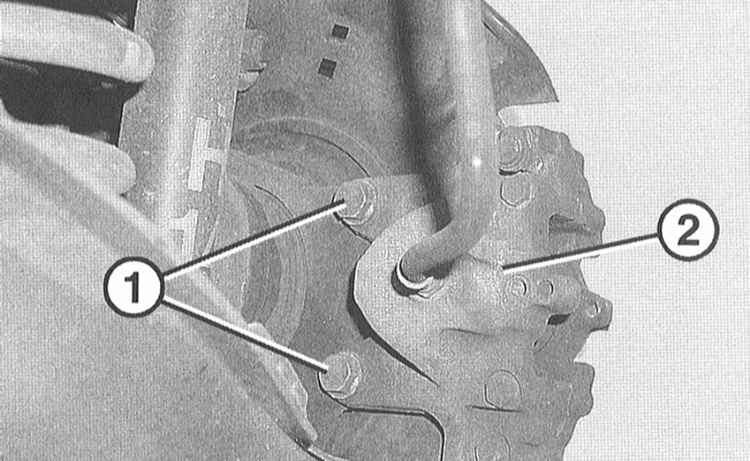

4. Выверните болты (1) вверху и внизу и снимите суппорт (2) с продольного рычага. Большой момент отворачивания! Убедитесь в том, что автомобиль надёжно закреплён на подставках и гаечный ключ стоит горизонтально. Указанные болты можно отвернуть тогда, когда автомобиль стоит ещё на колёсах.

1. Закрепите суппорт двумя новыми самостопорящимися болтами к продольному рычагу. Затяните болты моментом 55Нм.

Большой момент затяжки! Убедитесь в том, что автомобиль надёжно закреплён на подставках и динамометрический ключ стоит горизонтально. Болты можно затягивать окончательно тогда, когда автомобиль снова стоит на колёсах.

2. Установите тормозные колодки, обратитесь к соответствующему разделу.

Не допускайте попадания на фрикционные поверхности тормозного диска и колодок смазки или масла.

3. Установите тормозной шланг, обратитесь к соответствующему разделу.

Не допускайте скручивания тормозного шланга. 4. Удалите воздух из тормозной системы, обратитесь к соответствующему разделу.

5. Установите на место задние колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

Несколько раз, сильно нажмите на педаль тормоза до тех пор, пока не почувствуется ощутимое сопротивление. Таким образом тормозные колодки прилегают к диску и занимают своё рабочее положение.

6. Проверьте уровень жидкости в резервуаре, при необходимости долейте жидкость до отметки MAX.

Проведите контроль надёжности:

· Закреплены ли тормозные шланги?
· Закреплён ли тормозной шланг в держателе?
· Затянуты ли штуцеры для удаления воздуха?
· Залито ли достаточное количество тормозной жидкости?
· На работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность.
