12.2.16. Снятие и установка передних крыльев
|
Весь самоконтрящийся крепеж подлежат замене в обязательном порядке!
|

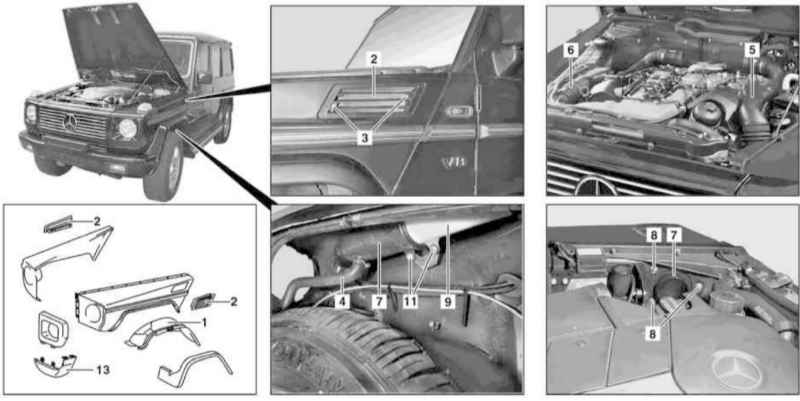

Детали установки переднего крыла (1 из 3)

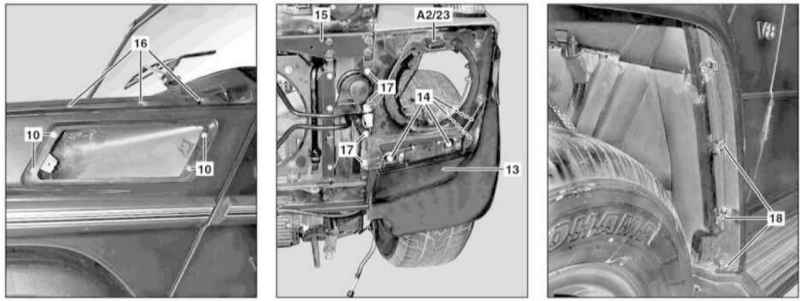

Детали установки переднего крыла (2 из 3)
Детали установки переднего крыла (3 из 3)
|
|
|
|
|
|
- Откройте капот и переведите его в вертикальное положение (см. Раздел Снятие и установка капота).
- Снимите переднюю решетку (см. Раздел Снятие и установка передней решетки).
- Снимите сборку блок-фары (см. Главу Бортовое электрооборудование).
- Снимите локер защиты колесной арки (1).
- Снимите вакуумный ресивер привода блокировки дифференциалов (левое крыло).
- На моделях 463.323 снимите резервуар жидкости омывания стекол (левое крыло).
- Выверните болты (3) и снимите решетку воздухозаборника (2) (на моделях 463.323 только на правом крыле).
- Снимите дренажный шланг (4).
- Выверните болты (8) и снимите воздухозаборники (5 и 6) (на моделях 463.3223 только на правом крыле).
- Выверните винты (10) и снимите с крыла воздухозаборник (9) (на моделях 463.3223 только на правом крыле).
- Отпустите болт (11) крепления воздуховода к колесной арке (на моделях 463.3223 только на правом крыле).
- Снимите указатель поворота (см. Главу Бортовое электрооборудование), - на моделях 463.246 (AMG) дополнительно рассоедините разъем электропроводки (Е6/3 или Е6/4) соответствующего габаритного огня.
- На моделях соответствующей комплектации (коды EF4 и ЕТ4) снимите антенну навигационной системы GPS (А2/23), - только на левом крыле.
- Снимите защиту картера.
- При соответствующей комплектации снимите пыльник двигательного отсека (см. Раздел Снятие и установка пыльника двигательного отсека комплектации AMG).
- Выверните болты (14) и снимите крышку (13).
- Снимите верхнюю поперечную балку передка (15).
- Снимите расширительный бачок системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха), - только правое крыло.
- Снимите резонаторную камеру с водосборником (см. Главу Системы питания и выпуска отработавших газов), - только правое крыло.
- На моделях 463.250 снимите антенный делитель (только правое крыло) и, не отсоединяя антенный кабель, отведите его в сторону.
- Снимите резервуар жидкости омывания стекол (кроме моделей 463.323), - только правое крыло.
- На моделях 463.246 (AMG) высвободите, но не отсоединяйте линию гидрокорректора фар.
- Отпустите восемь верхних (16) и четыре передних (17) болтов крепления крыла.
- Выверните болты (18) крепления накладки арки.

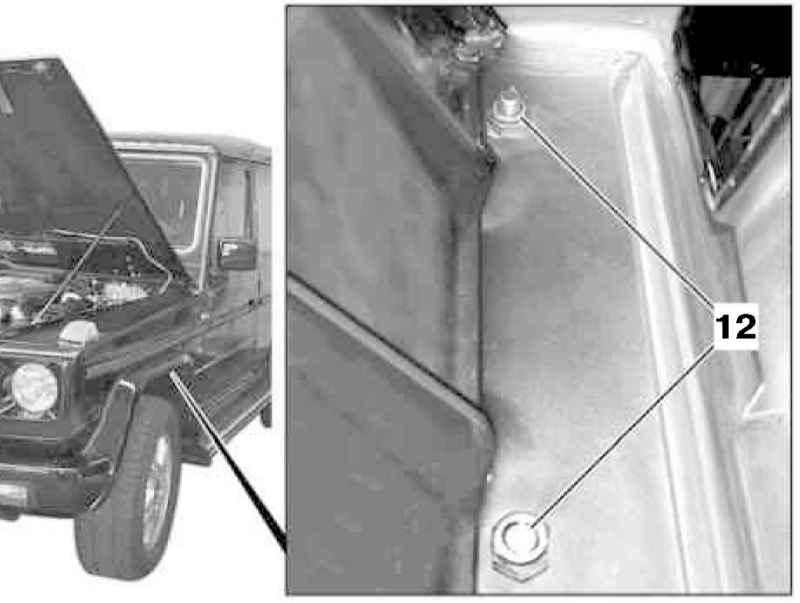

- Отдайте гайки (12) крепления крыла к переборке двигательного отсека.
- Подав вперед, снимите крыло, - воспользуйтесь помощью ассистента.
- Установка производится в обратном порядке.
|
|
|
