12.2.21. Снятие и установка дверных замков

Передние двери

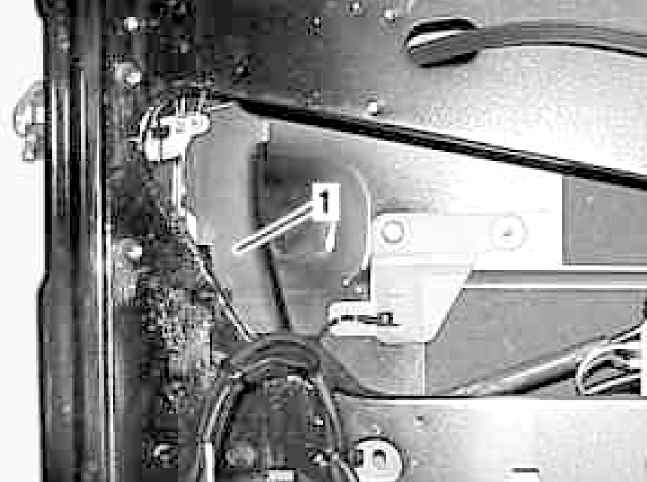

Детали установки замка передней двери (1 из 4)

1 — Крышка

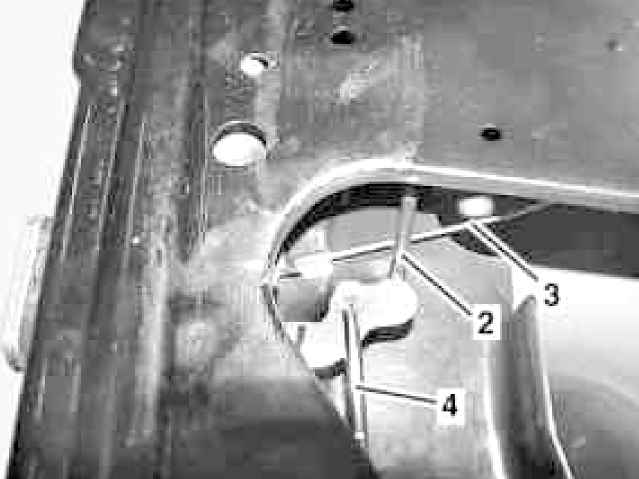

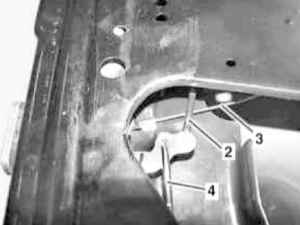

Детали установки замка передней двери (2 из 4)

2 — Приводная тяга
3 — Тяга внутренней ручки

4 — Тяга единого замка

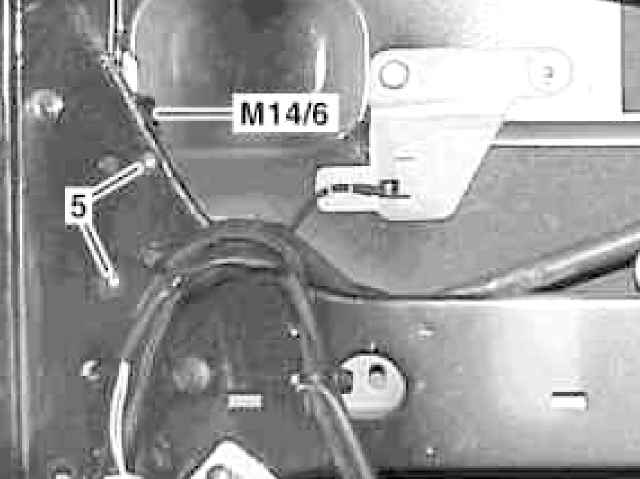

Детали установки замка передней двери (3 из 4)

5 — Болты

М14/6 — Активатор единого замка (левая дверь)

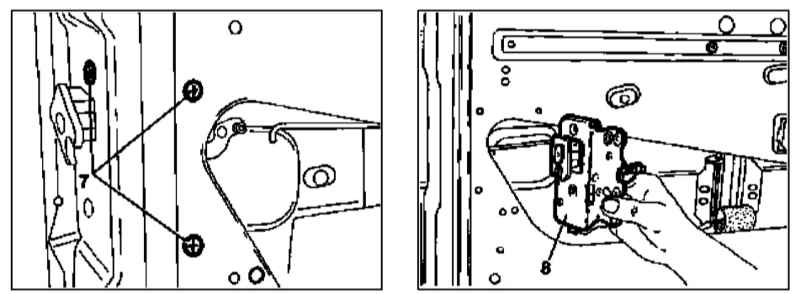

Детали установки замка передней двери (4 из 4)

7 — Крепежные винты

8 — Замковая сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите внутреннюю обивку и изоляционную пленку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок), - поврежденную пленку следует заменить.
  2. Снимите оконную раму (см. Раздел Снятие и установка оконных рам дверных сборок).
  3. Снимите крышку (1) замковой сборки.
  4. Отпустите фиксатор крепления к замку (8) тяги (3) внутренней ручки и отсоедините тягу, - в случае необходимости приготовьте сменный фиксатор.
  5. Отсоедините от замка (8) тяги (2 и 4), - поврежденные фиксаторы также подлежат замене.
  6. Выверните крепежные болты (5) и снимите активатор единого замка (М14/6).
  7. Снимите наружную ручку двери (см. Раздел Снятие и установка наружных дверных ручек).
  8. Выверните винты (7) и снимите замковую сборку (8).
  9. Установка производится в обратном порядке.

Задние двери

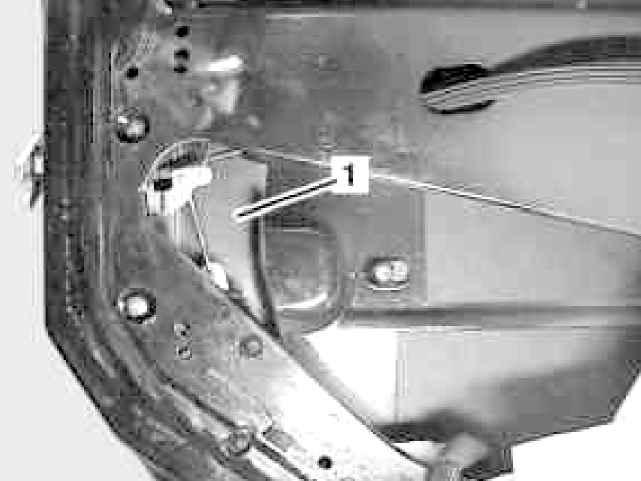

Детали установки замка задней двери (1 из 4)

1 — Крышка

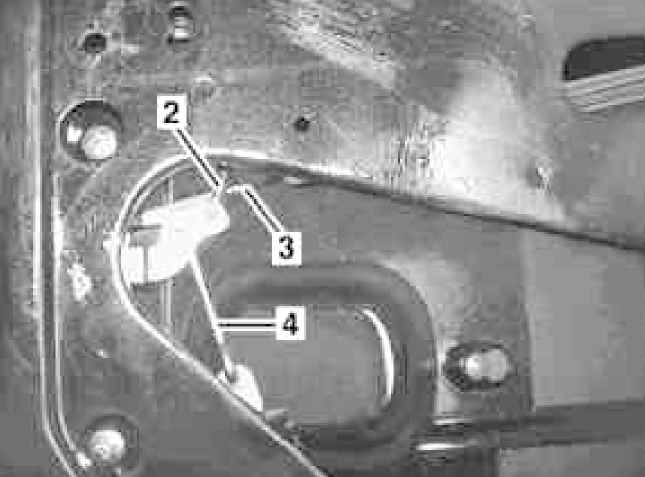

Детали установки замка задней двери (2 из 4)

2 — Приводная тяга
3 — Тяга внутренней ручки

4 — Тяга единого замка

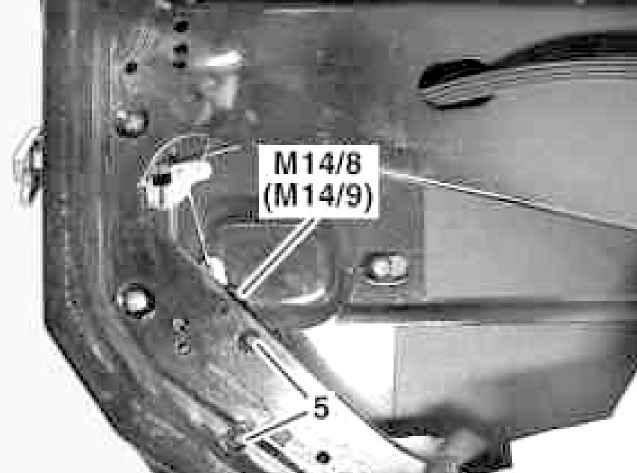

Детали установки замка задней двери (3 из 4)

5 — Болты
М14/8 — Активатор единого замка (левая дверь)

М14/9 — Активатор единого замка (правая дверь)

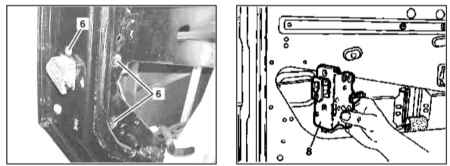

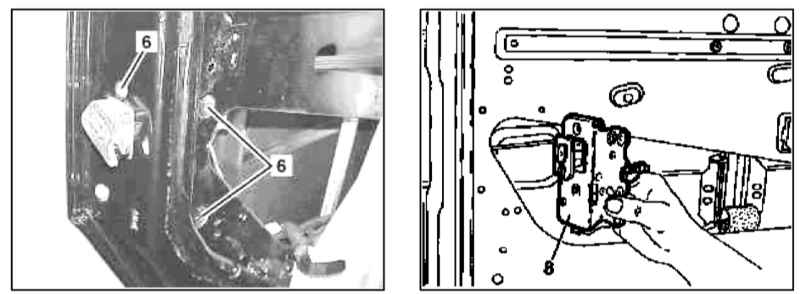

Детали установки замка задней двери (4 из 4)

7 — Крепежные винты

8 — Замковая сборка

Порядок выполнения процедуры аналогичен описанному выше для передней двери.

На моделях второго варианта исполнения не забудьте проверить состояние предохранителя (5), - в случае необходимости произведите его замену.

Дверь задка

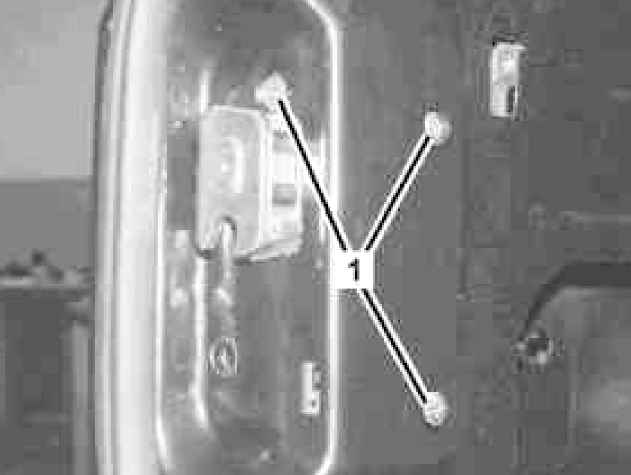

Детали установки замка двери задка (1 из 3)

1 — Винты

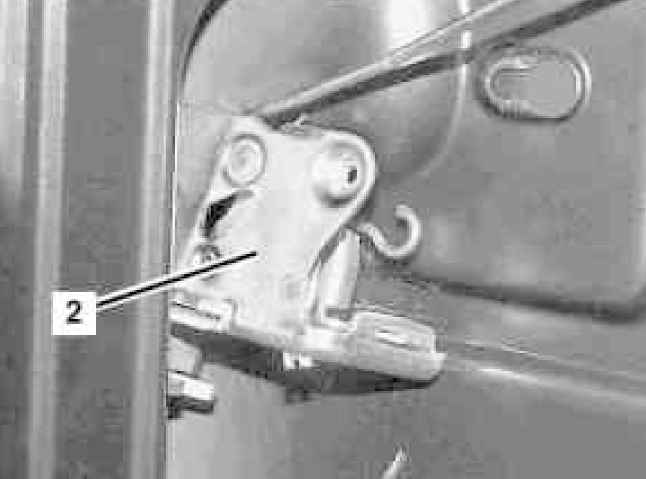

Детали установки замка двери задка (2 из 3)

2 — Замковая сборка

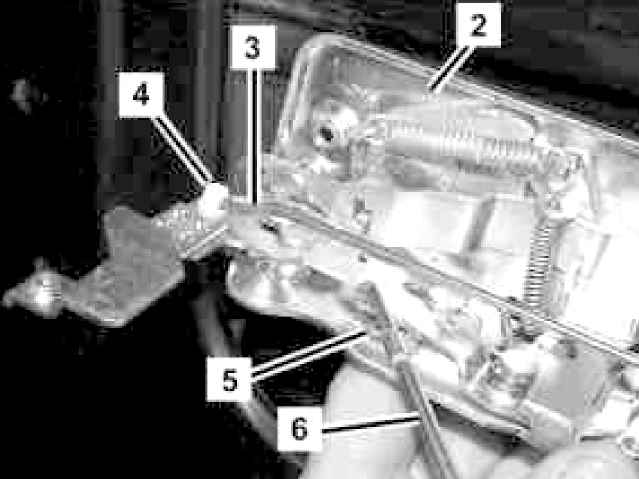

Детали установки замка двери задка (3 из 3)

2 — Замковая сборка
3 — Тяга единого замка
4 — Фиксатор

5 — Предохранитель
6 — Тяга внутренней ручки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите внутреннюю обивку (см. Раздел Снятие и установка внутренней обивки дверных сборок).
  2. Снимите наружную ручку (см. Раздел Снятие и установка наружных дверных ручек).
  3. Снимите внутреннюю ручку (см. Раздел Снятие и установка внутренних дверных ручек).
  4. Снимите активатор замка (см. Главу Бортовое электрооборудование).
  5. Выверните крепежные винты (1) и снимите замковую сборку (2).
  6. Отсоедините тягу (3) активатора единого замка.
  7. Снимите фиксатор (4) и отсоедините тягу (6) внутренней ручки.
  8. Установка производится в обратном порядке. Не забудьте проверить состояние предохранителя (5), в случае необходимости произведите его замену.

Откидной борт

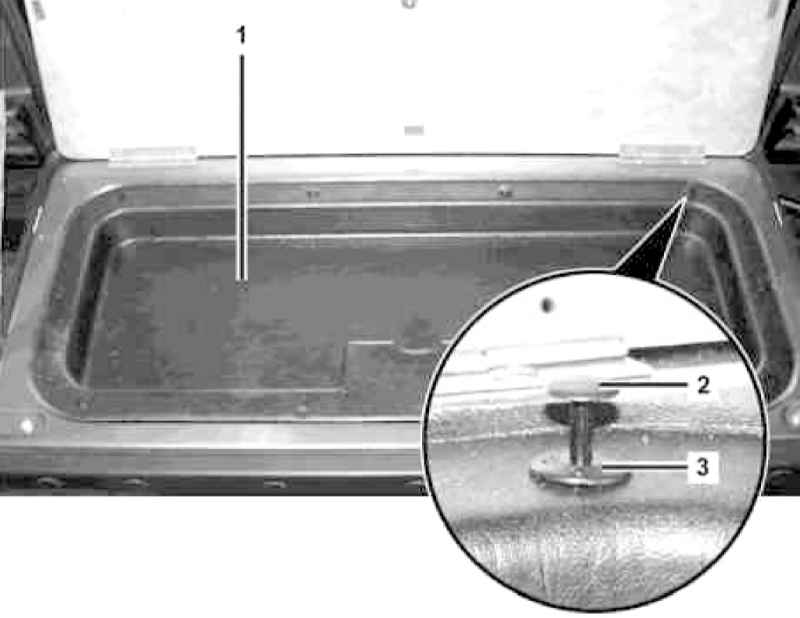

Детали установки замка откидного борта (1 из 3)

1 — Пластмассовый лоток
2 — Пластмассовая заклепка

3 — Распорный штифт

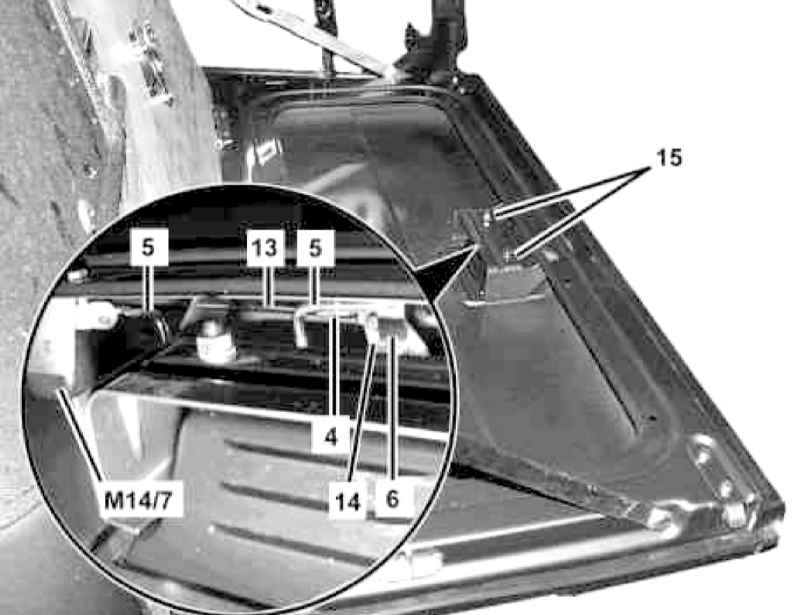

Детали установки замка откидного борта (2 из 3)

4 — Фиксатор
5 — Тяга привода активатора
6, 14 — Рычаги
13 — Тяга привода защелки правого замка

15 — Крепежная гайка
М14/6 — Активатор единого замка

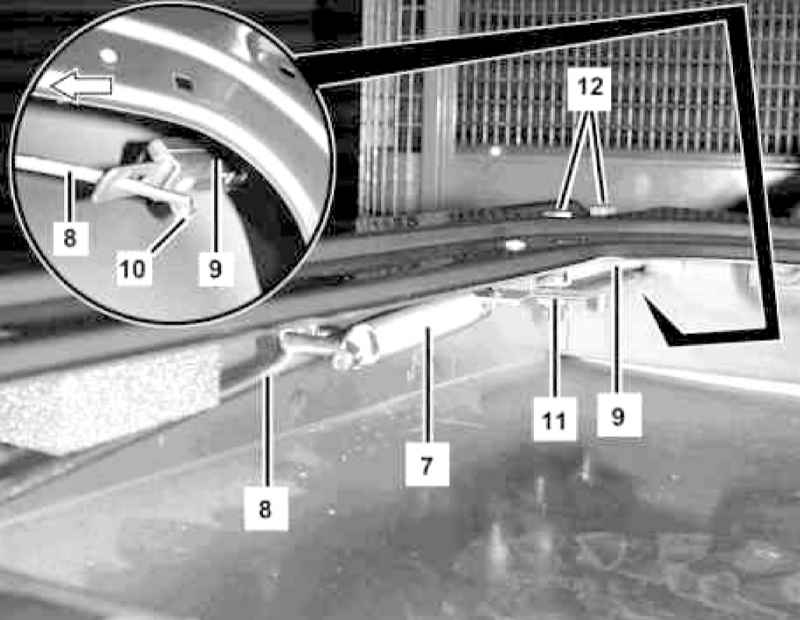

Детали установки замка откидного борта (3 из 3)

7 — Возвратная пружина
8 — Тяга привода защелки левого замка
9 — Защелка левого замка

10 — Фиксатор тяги
11 — Резьбовая пластина
12 — Винты крепления защелки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте заднюю крышку и инструментальный ящик в откидном борту.
  2. Демонтируйте заклепки (2 и 3) и извлеките пластмассовый вкладыш (1).
  3. Снимите фиксатор (4) приводной тяги (5) и отсоедините последнюю от рычага (6)/активатора (М14/7).
  4. Выверните винты (12) и снимите резьбовую пластину (11). Потянув в направлении стрелки, высвободите защелку (9) левого замка из двери. Отпустите фиксатор (10) и окончательно снимите защелку (9).
  5. Отпустите фиксатор и отделите тягу (13) от рычага (14).
  6. Отдайте крепежные гайки (15) и, подав вниз, снимите замковую сборку в сборе с защелкой (8) и уплотнительным элементом.
  7. Установка производится в обратном порядке, - проследите за правильностью посадки прокладки.
