12.2.28. Снятие и установка крышки верхнего люка

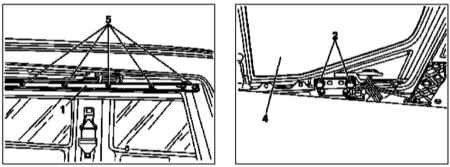

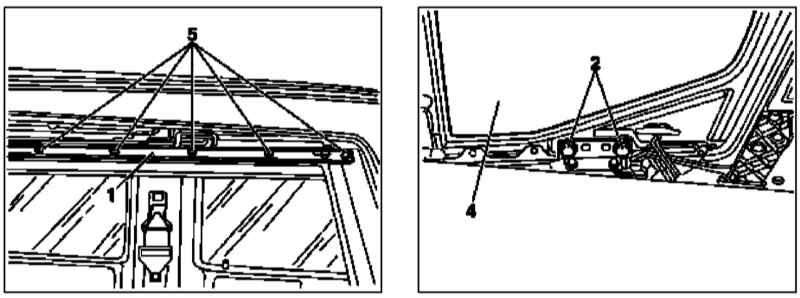

Детали установки крышки верхнего люка (1 из 2)

1 — Боковой полоз
2 — Крепежные гайки

4 — Крышка люка
5 — Крепежные винты

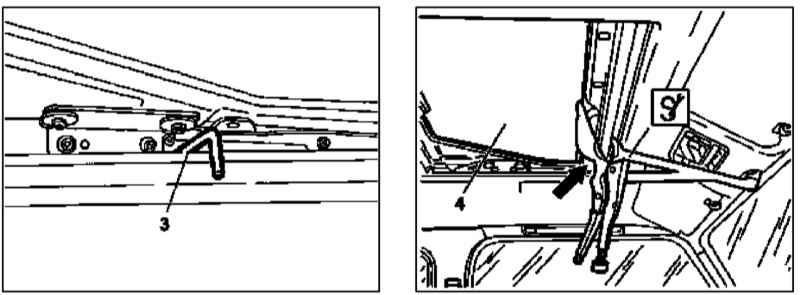

Детали установки крышки верхнего люка (2 из 2)

3 — Центрирующий стержень
4 — Крышка люка

Стрелка — Обжимные щипцы

Снятие

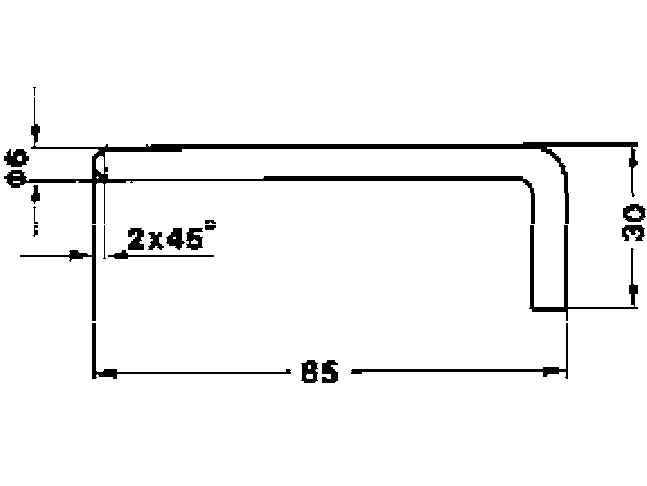

Конструкция центрирующего стержня верхнего люка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите внутреннее зеркало заднего вида (см. Часть Оборудование салона).
  2. Снимите внутреннюю обивку крышки (см. Раздел Снятие и установка панели обивки крышки верхнего люка).
  3. Полностью откройте люк.
  4. Выверните крепежные винты (5) и снимите левый и правый направляющие полозья (1).
  5. Закройте люк.
  6. Отдайте крепежные гайки (2) слева и справа на крышке (4) люка.
  7. Подав вверх, снимите крышку (4).
  8. Заправьте в центровочные отверстия левый и правый центрирующие стержни (3).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Смажьте специальной пастой (001 981 14 51) левый и правый скользящие захваты.
  2. Через верх заправьте крышку (4) в проем люка.
  3. Наверните, но пока не затягивайте, крепежные гайки (2) слева и справа.
  4. Обожмите крышку (4) при помощи специальных щипцов (стрелка).
  5. Затяните гайки (2) и снимите щипцы (стрелка).
  6. Полностью откройте люк.
  7. Специальной пастой (001 981 14 51) смажьте направляющие полозья (1) и приверните их на свои штатные, не затягивая пока окончательно крепежные винты (5).
  8. Извлеките левый и правый центрирующие стержни (3) и отрегулируйте положение крышки в проеме.

Выполнение регулировки крышки лучше поручить специалистам автосервиса.

  1. Окончательно затяните крепежные винты (5) и установите на место внутреннюю обивку крышки (см. Раздел Снятие и установка панели обивки крышки верхнего люка).
  2. Установите зеркало заднего вида (см. Часть Оборудование салона) и проверьте исправность функционирования привода верхнего люка.
