6.4.4. Снятие и установка лямбда-зондов

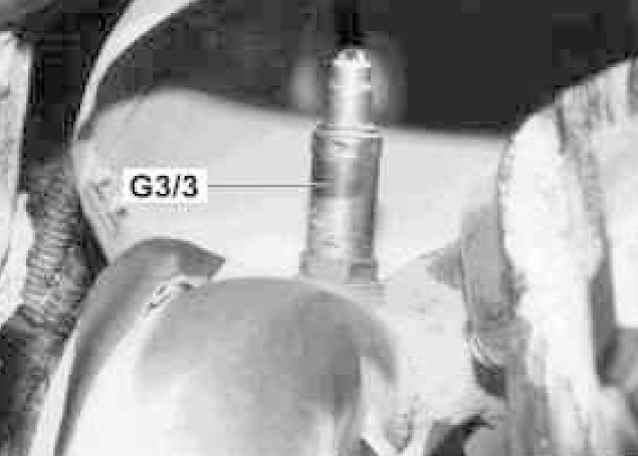

Детали установки лямбда-зондов (бензиновые модели) (1 из 3)

G3/3 — Левый докаталитический лямбда-зонд (в поперечной секции системы выпуска)

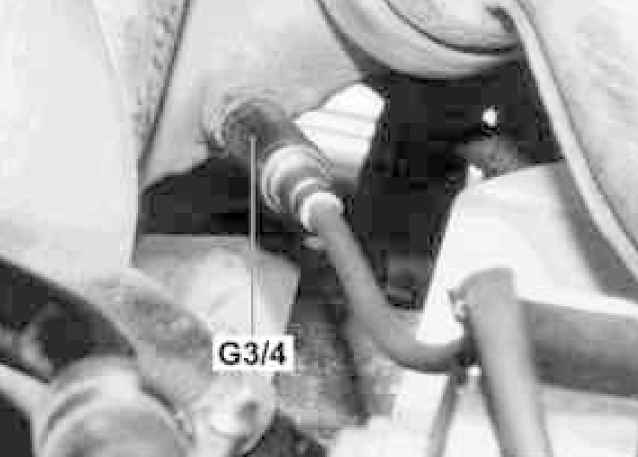

Детали установки лямбда-зондов (бензиновые модели) (2 из 3)

G3/4 — Правый докаталитический лямбда-зонд (в нижней секции системы выпуска)

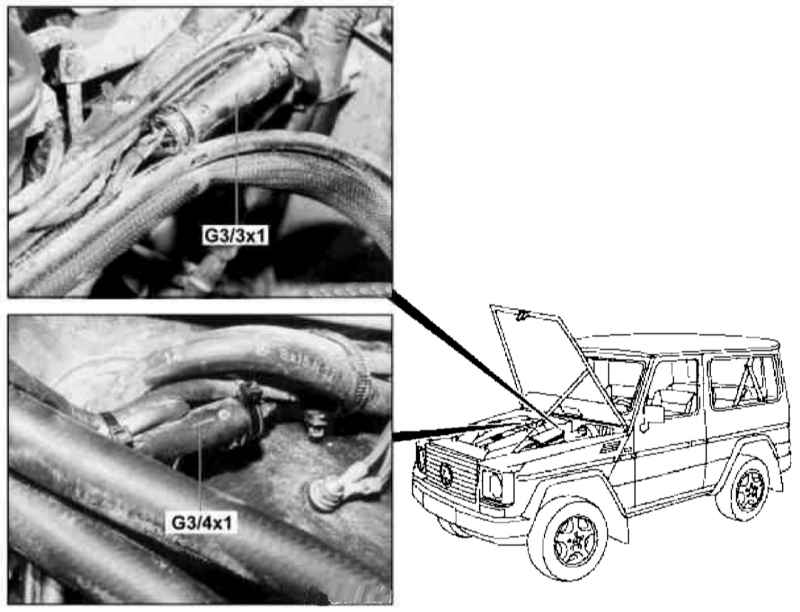

Детали установки лямбда-зондов (бензиновые модели) (3 из 3)

G3/3x1 — Контактный разъем электропроводки левого докаталитического лямбда-зонда

G3/4x1 — Контактный разъем электропроводки правого докаталитического лямбда-зонда

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Постарайтесь не повредить электропроводку, перед установкой смажьте резьбовую часть датчиков термостойкой смазкой.
