1.7.21. Плавкие предохранители

Чтобы предотвратить повреждение электросистемы из-за короткого за мыкания или перегрузки, каждая отдельная электрическая цепь оснащена плавким предохранителем. Блоки предохранителей имеются в салоне и в моторном отсеке автомобиля.

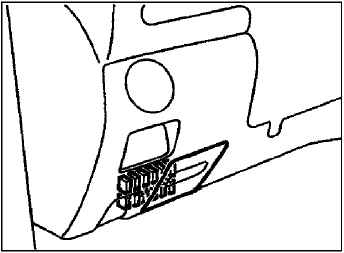

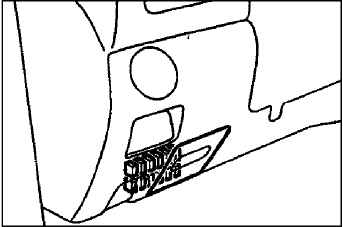

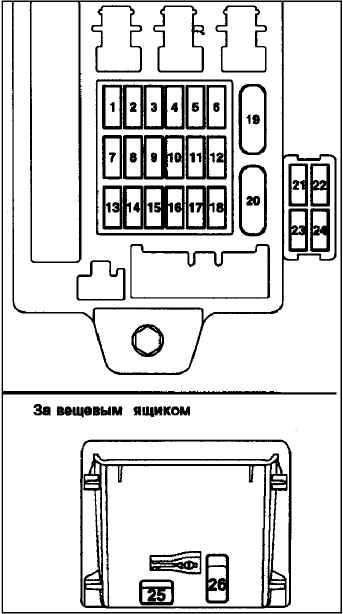

В салоне автомобиля блок предохранителей расположен за вещевым ящиком, который находится перед сидением водителя, как показано на рисунке.

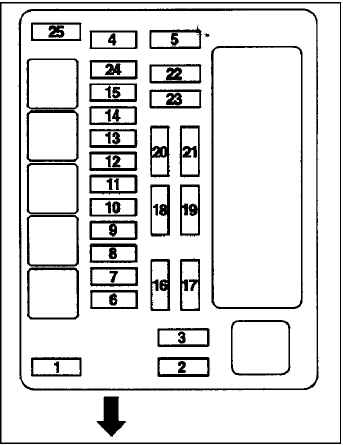

В моторном отсеке блок предохранителей расположен, как показано на рисунке.

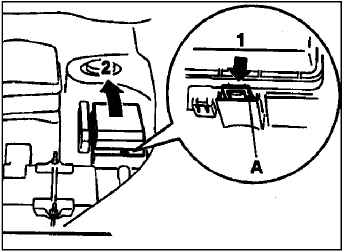

Нажмите на кнопку А.

Снимите крышку.

Номинальные токи плавких предохранителей и названия соответствующих им электрических систем нанесены на внутренней стороне отсека для монет – для предохранителей, расположенных в зоне ног водителя, и на крышке блока предохранителей – для блока предохранителей в моторном отсеке.

ПРИМЕЧАНИЕ Запасные плавкие предохранители установлены в блоке предохранителей. Для замены перегоревшего предохранителя всегда пользуйтесь предохранителем с таким же значением номинального тока.

В зависимости от модели конкретного автомобиля и его комплектации некоторые из перечисленных предохранителей могут не устанавливаться.

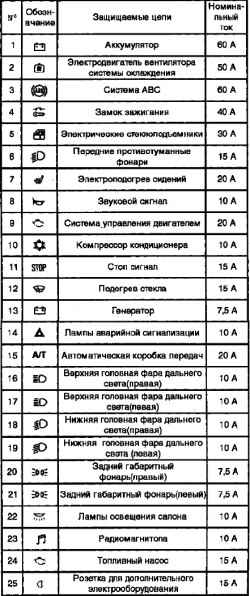

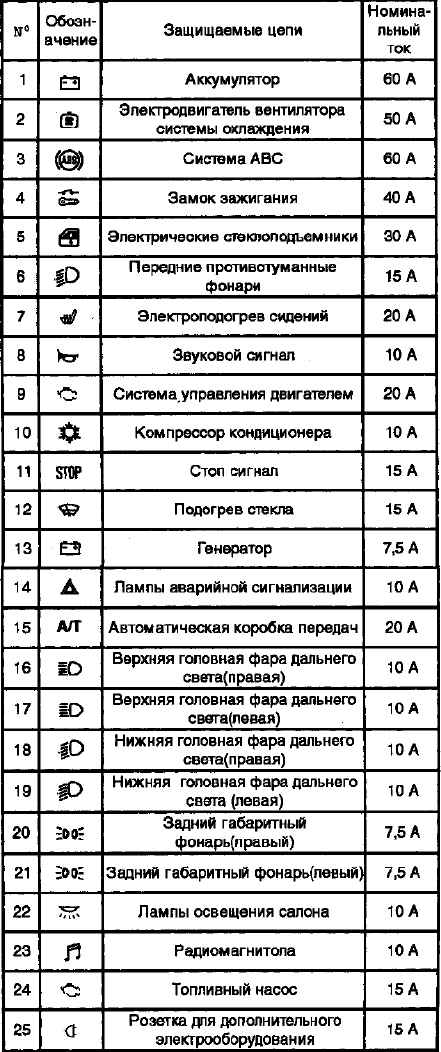

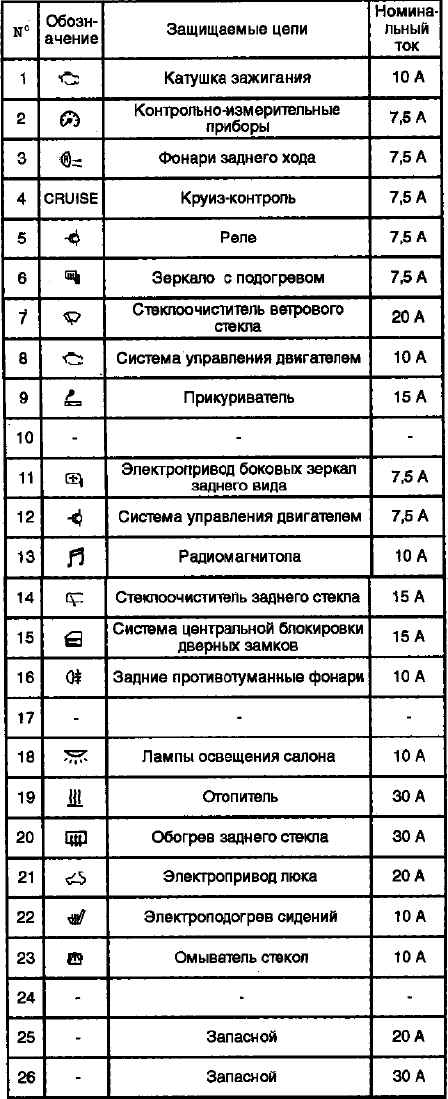

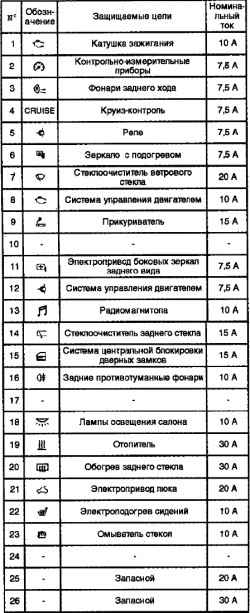

В приведенной таблице указано основное оборудование, относящееся к предохранителю, защищающему цепи этого оборудования.

В блок предохранителей не входят запасные предохранители 7,5 А, 10 А и 15 А. Если один из предохранителей данной мощности вышел из строя замените его, использовав при этом соответственно один из следующих предохранителей:

7,5 А – круиз-контроль;

10 А – копрессор кондиционера;

15 А – прикуриватель.

При первой же возможности замените предохранители.

Перед заменой плавкого предохранителя обязательно выключите электрическую цепь, которую защищает данный предохранитель, и установите ключ зажигания в положение «LOCK» («Блокировка»).

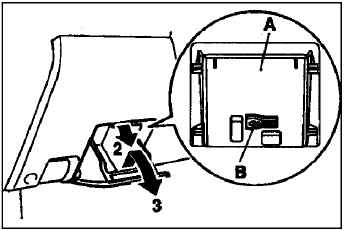

Откройте вещевой ящик.

Потяните вещевой ящик на себя до конца и вытащите его.

Снимите съемник В с крышки блока предохранителей А.

По таблице номинальных токов предохранителей проверьте предохранитель, который защищает вышедшую из строя цепь.

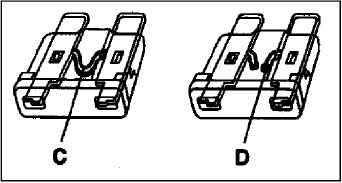

С – исправный предохранитель.

D – перегоревший предохранитель.

ПРИМЕЧАНИЕ Если система не работает, но предохранитель, обслуживающий данную цепь не перегорел, то причиной неисправности является что-то другое, и для ее выявления и устранения обратитесь к официальному дилеру МИЦУБИСИ.

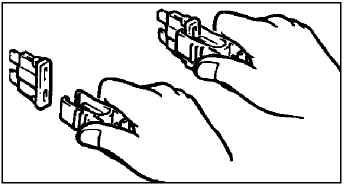

При помощи съемника вставьте новый плавкий предохранитель с таким же значением номинального тока на то же самое место в блоке предохранителей, где был перегоревший.

ВНИМАНИЕ Никогда не устанавливайте плавкий предохранитель со значением номинального тока больше установленного техническими требованиями, а также какие-либо заменители предохранителей, например, проволоку, фольгу и т.п. Это может привести к перегреву электропроводки и вызвать пожар.
