10.4.1. Снятие и установка руля

А/М БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.

10.4.1. Снятие и установка руля

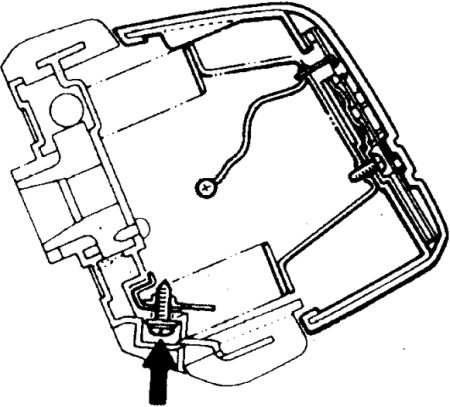

2. Снимите накладку кнопки звукового сигнала, подав на себя за верхний край или отвернув винты с тыльной стороны руля.
3. Отверните гайку руля и обозначьте положение руля на валу.

10.4.1. Снятие и установка руля

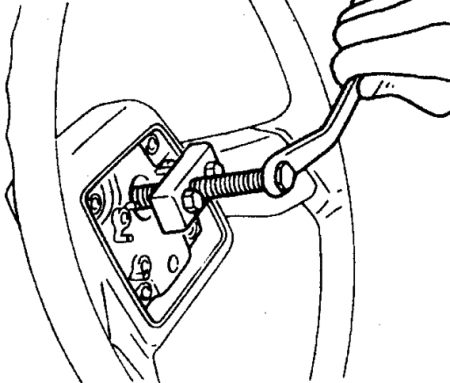

4. Снимите руль с помощью съемника, ввернув болты съемника в отверстия на ступице руля.
5. Установите руль, совместив метки и надавив, наверните и затяните гайку с моментом 40 Н.м.
6. Далее сборка выполняется в обратном порядке.

А/М С ПОДУШКОЙ БЕЗОПАСНОСТИ

При работе с подушкой безопасности соблюдайте меры предосторожности (см. подраздел 13.10).
