10.4.9. Боковые рулевые тяги

ОБЩИЕ СВЕДЕНИЯ

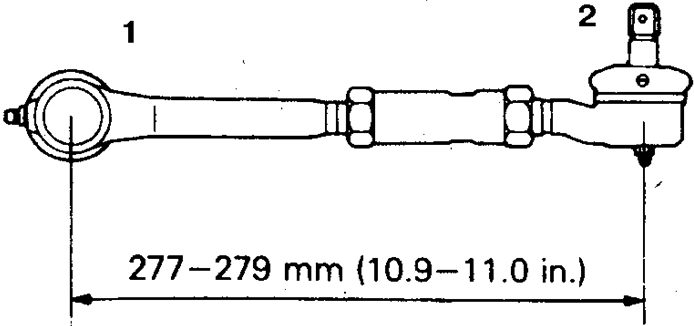

Расстояние между центрами тяги при сборке (1983-91 гг.)
10.4.9. Боковые рулевые тяги

1. Со стороны средней тяги
2. Со стороны кулака

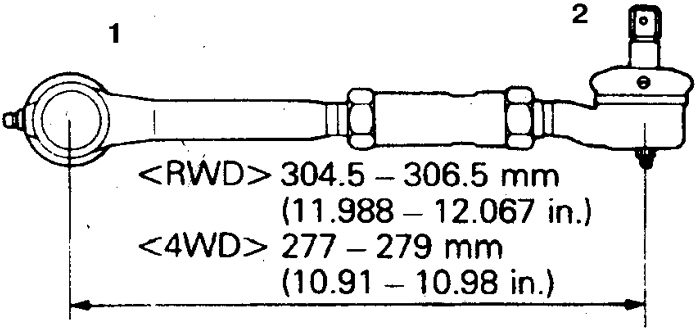

Расстояние между центрами тяги при сборке (1992-98 гг.)
10.4.9. Боковые рулевые тяги

1. Со стороны средней тяги
2. Со стороны кулака

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите передок автомобиля и снимите колеса.

10.4.9. Боковые рулевые тяги

10.4.9. Боковые рулевые тяги

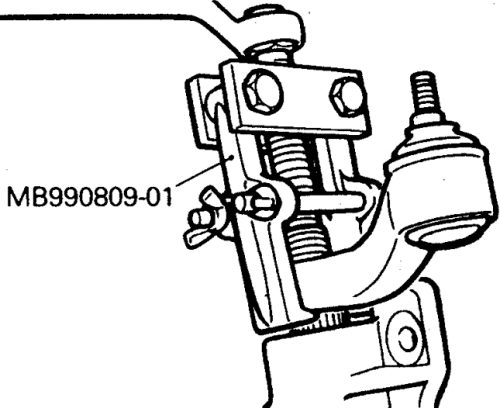

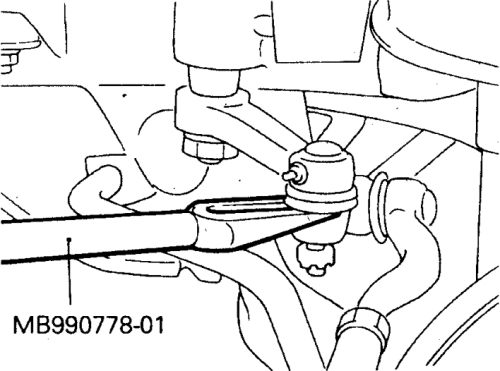

2. Расшплинтуйте и отверните корончатые гайки пальцев наконечников и выпрессуйте пальцы с помощью вильчатого клинового съемника со стороны кулака (слева) и винтовым съемником со стороны средней тяги (справа).
3. Выверните наружные наконечники, отпустив хомуты и сосчитав число ниток резьбы до полного отворачивания (расстояние между центрами наконечников тяг должно быть 277–279 мм).
4. Установите тяги в обратном порядке.
5. Затяните гайки наконечников тяг с определенными моментами. Замените детали, указанные литерой N.
