10.4.10. Рулевой механизм

ОБЩИЕ СВЕДЕНИЯ

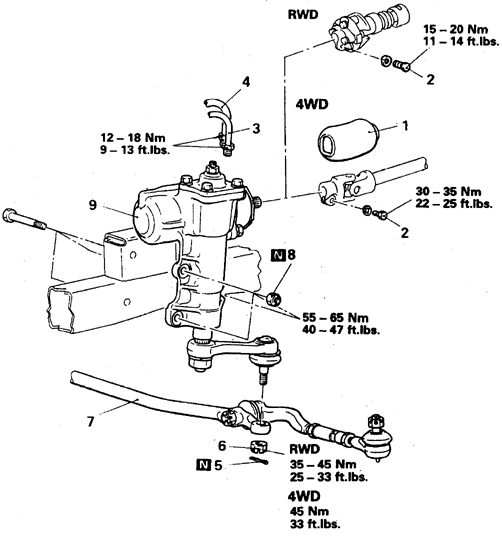

Рулевой механизм
10.4.10. Рулевой механизм

1. Чехол
2. Болт
3, 4. Шланг
5. Шплинт
6. Гайка
7. Средняя тяга
8. Самоподжимные гайки
9. Рулевой механизм

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Поднимите передок автомобиля и снимите колеса.
3. Снимите чехол, отверните стопорный болт и болт хомута вала руля.
4. Снимите сошку (см. подраздел 10.4.6).
5. Отсоедините и заглушите трубки гидроусилителя руля.
6. Отверните гайки и снимите рулевой механизм.
7. Установка выполняется в обратном порядке.
8. Затяните все соединения с определенными моментами.
9. Удалите воздух из гидропривода руля (см. подраздел 10.4.12).
