10.4.5. Рулевая колонка

ОБЩИЕ СВЕДЕНИЯ

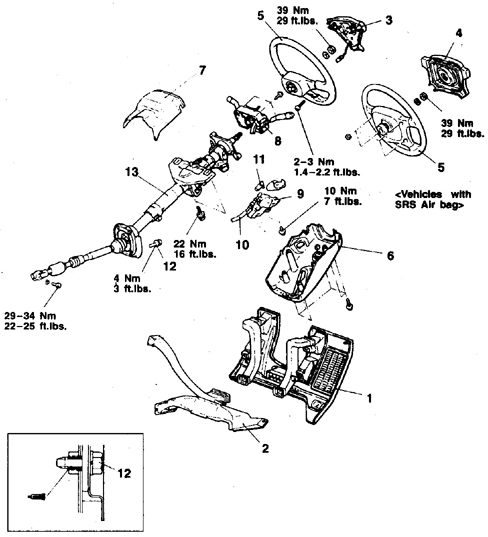

Рулевая колонка (1983-98)
10.4.5. Рулевая колонка

1. Нижняя облицовка
2. Крышка воздуховода
3. Кнопка звукового сигнала
4. Модуль подушки безопасности
5. Руль
6. Нижний кожух колонки
7. Верхний кожух колонки
8. Замок блокировки вала руля
9. Крышка
10. Трос блокировки ключа (на а/м с АКПП)
11. Рукоятка троса (на а/м с АКПП)
12. Болт
13. Рулевая колонка

ПОРЯДОК ВЫПОЛНЕНИЯ

Предупреждение
Перед началом работ примите меры, исключающие срабатывание подушки безопасности.

1. Отсоедините батарею от массы.
2. Снимите оба кожуха рулевой колонки, отсоедините провода и отведите в сторону.
3. Снимите замок зажигания (если это предусмотрено конструкцией).
4. Снимите нижний воздуховод отопителя.
5. Отсоедините провода колонки руля.
6. Снимите замок зажигания и блокировки руля, снимите переключатель напоминающего сигнала.
7. Отсоедините на колонке пружину педали тормоза.
8. Отверните болт хомута вала руля, болты крепления чехла к напольной панели, болты крепления кронштейна колонки и снимите колонку.
9. При установке введите вал колонки в рулевой механизм, проверьте правильность установки колонки и затяните болты колонки с моментом 22 Н.м.
10. Установите все снятые детали в обратном порядке.
12. Присоедините провода.
13. Затяните болт хомута вала руля с моментом 29–34 Н.м.

10.4.5. Рулевая колонка

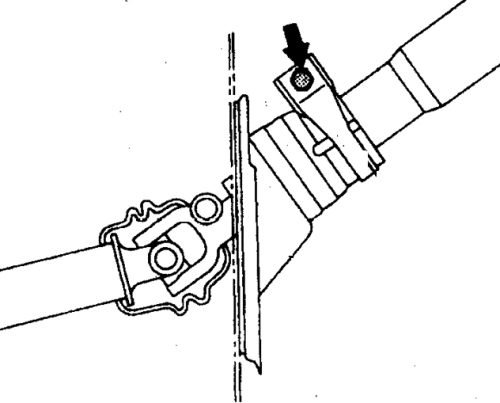

14. При установке колонки этот болт не отворачивать и не отпускать.

10.4.5. Рулевая колонка

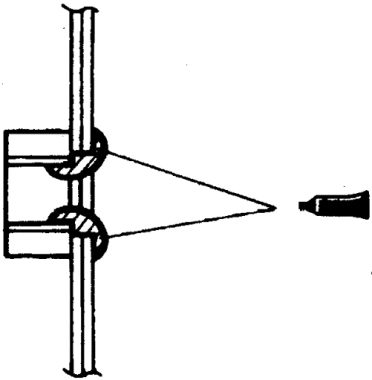

15. Болты крепления чехла заверните на герметике.
