11.8. Регулятор давления задних тормозов (1992-98)

ОБЩИЕ СВЕДЕНИЯ

Регулятор повышает устойчивость загруженного автомобиля при резком торможении и смонтирован в задней части рамы. Работа клапана определяется натяжением пружины, которая давит на рычаг с определенным усилием. На разгруженном автомобиле, установленном на ровной площадке, длина пружины, измеренная по горизонтали должна быть 224–228 мм.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините пружину.

2. Обозначьте и отсоедините трубки.

3. Отверните болты и снимите регулятор.

4. При установке затяните штуцера трубок с моментом 17 Н.м., отрегулируйте пружину и прокачайте тормоза.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

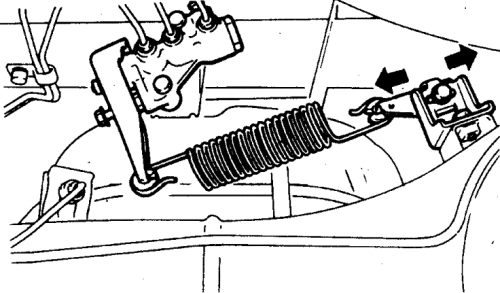

11.8. Регулятор давления задних тормозов (1992-98)

Для регулировки отпустите болт и переместите кронштейн.
