4.6. Снятие и установка впускного трубопровода

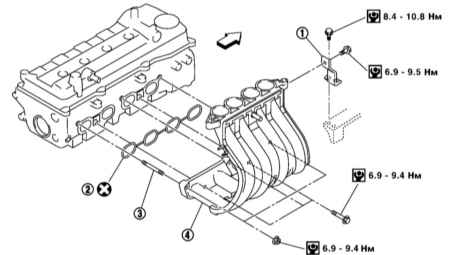

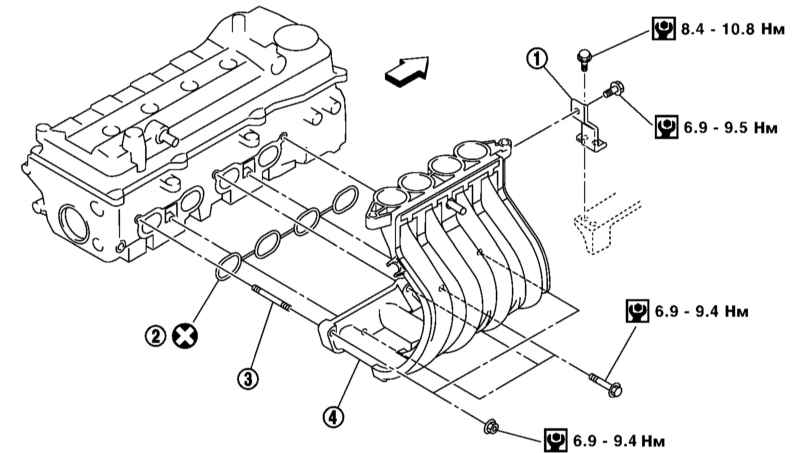

Компоненты крепления впускного трубопровода

1 — Опорный кронштейн
2 — Прокладка

3 — Шпилька
4 — Впускной трубопровод

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите рукав воздухозаборника и сборку крышек воздухоочистителя (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
  2. Снимите шланг PCV (между впускным трубопроводом и крышкой головки цилиндров) со стороны впускного трубопровода.
  3. Выверните болт крепления опорного кронштейна (1 на иллюстрации выше).
  4. Отдайте гайки и болты в последовательности, обратной указанной на иллюстрации Последовательность затягивания крепежа впускного трубопровода.

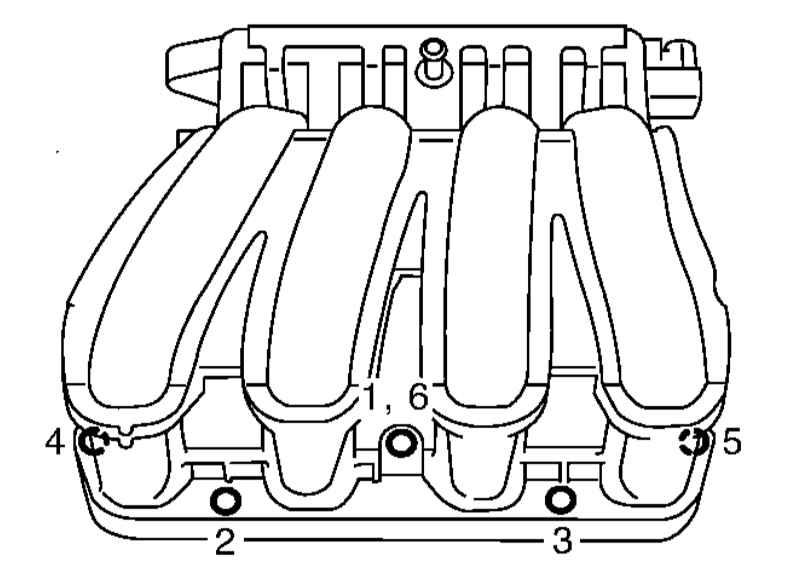

Последовательность затягивания крепежа впускного трубопровода

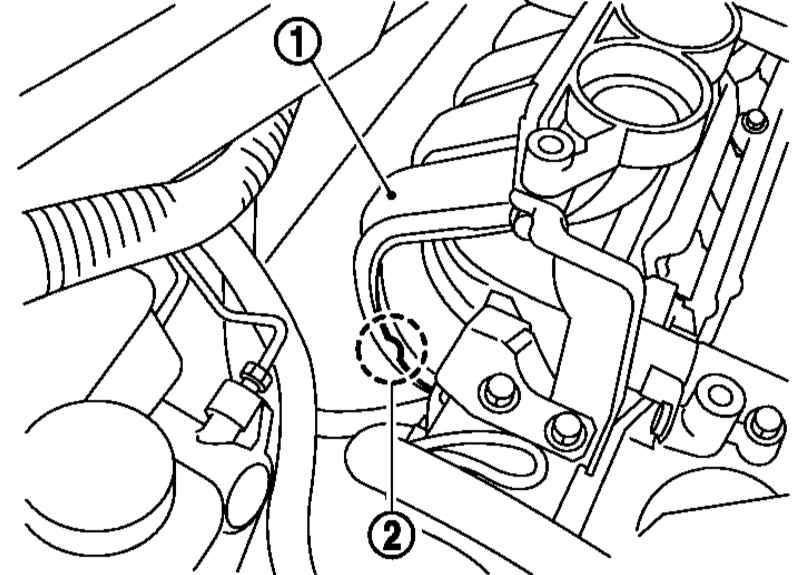

Отдавание гайки №5


№6 на иллюстрации Последовательность затягивания крепежа впускного трубопровода при снятии смысловой нагрузки не несет; отдавание и затягивание гаек №5 и №4 можно облегчить, устанавливая ключ в соответствующие выемки (2 на иллюстрации Отдавание гайки №5).

  1. Снимите впускной трубопровод.
  2. Установка производится в обратном порядке. Обратите внимание на чистоту и плоскостность сопрягаемых поверхностей. Затягивайте крепеж в последовательности, обозначенной на иллюстрации Последовательность затягивания крепежа впускного трубопровода.

№6 на иллюстрации Последовательность затягивания крепежа впускного трубопровода указывает на повторное затягивание болта №1.
