13.8. Пояснительные замечания к схемам электрических соединений

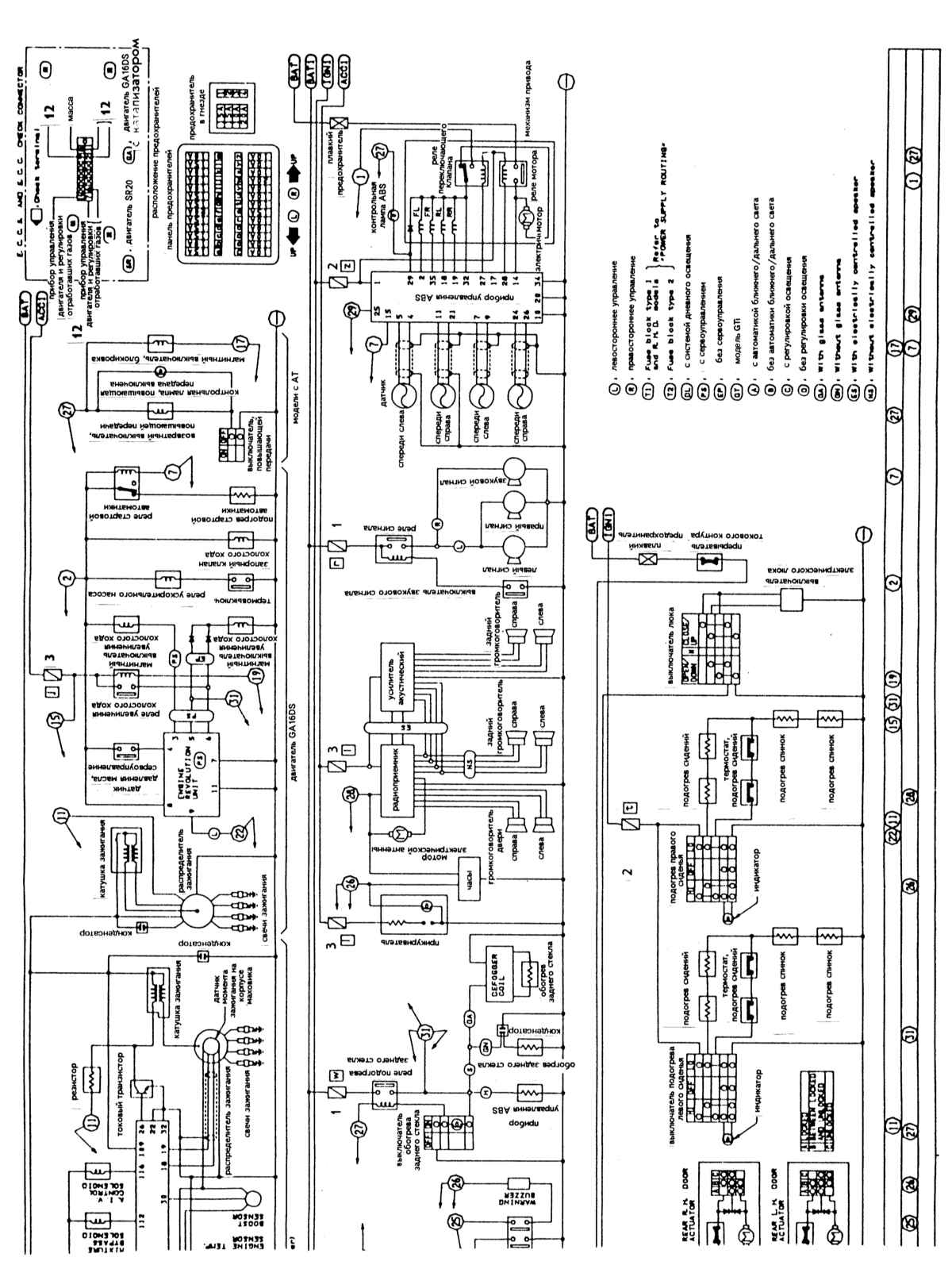

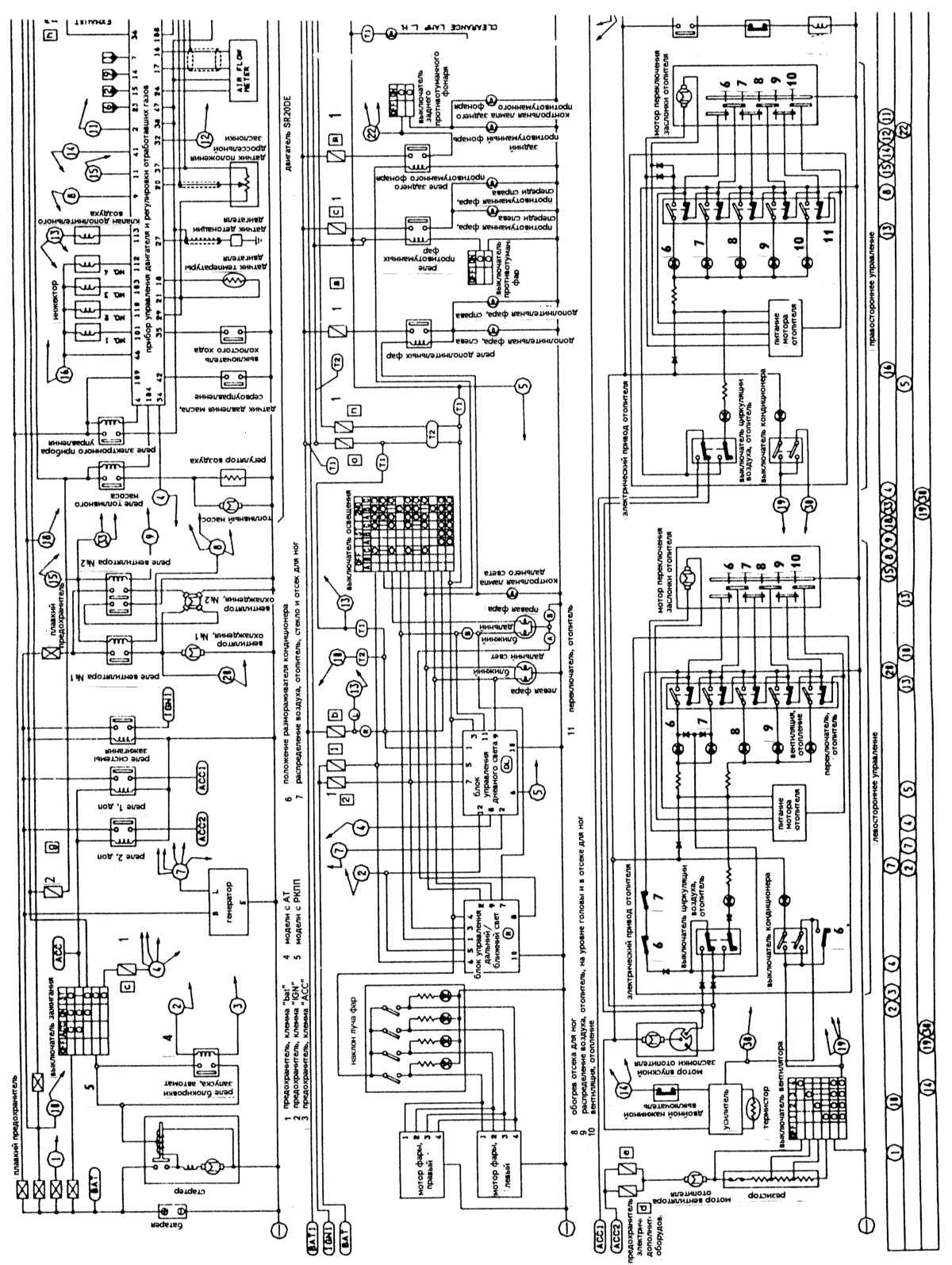

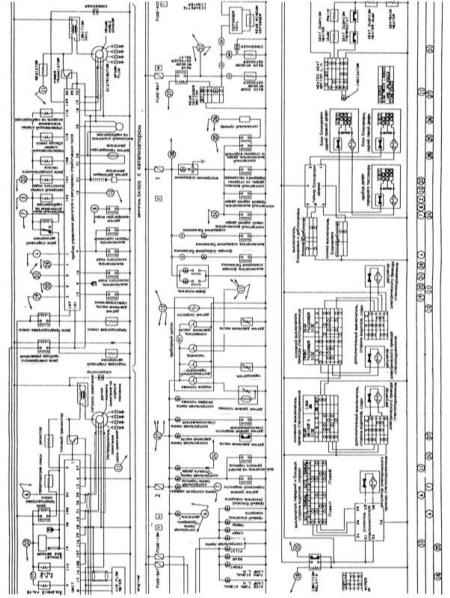

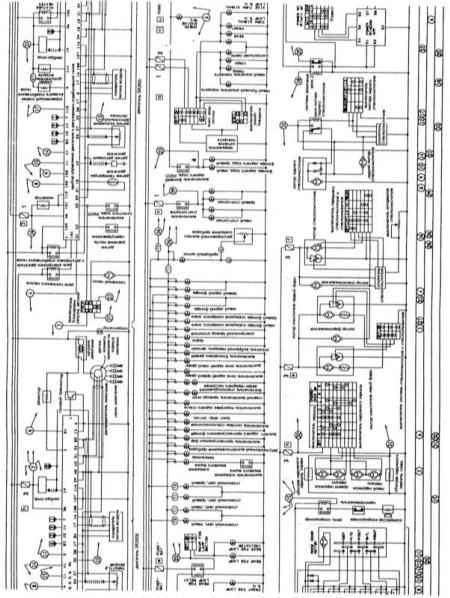

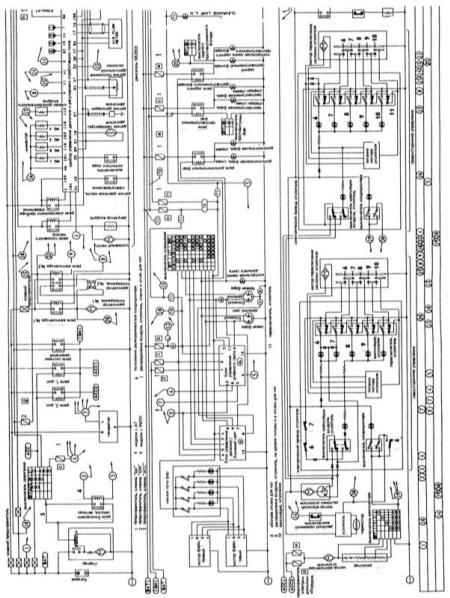

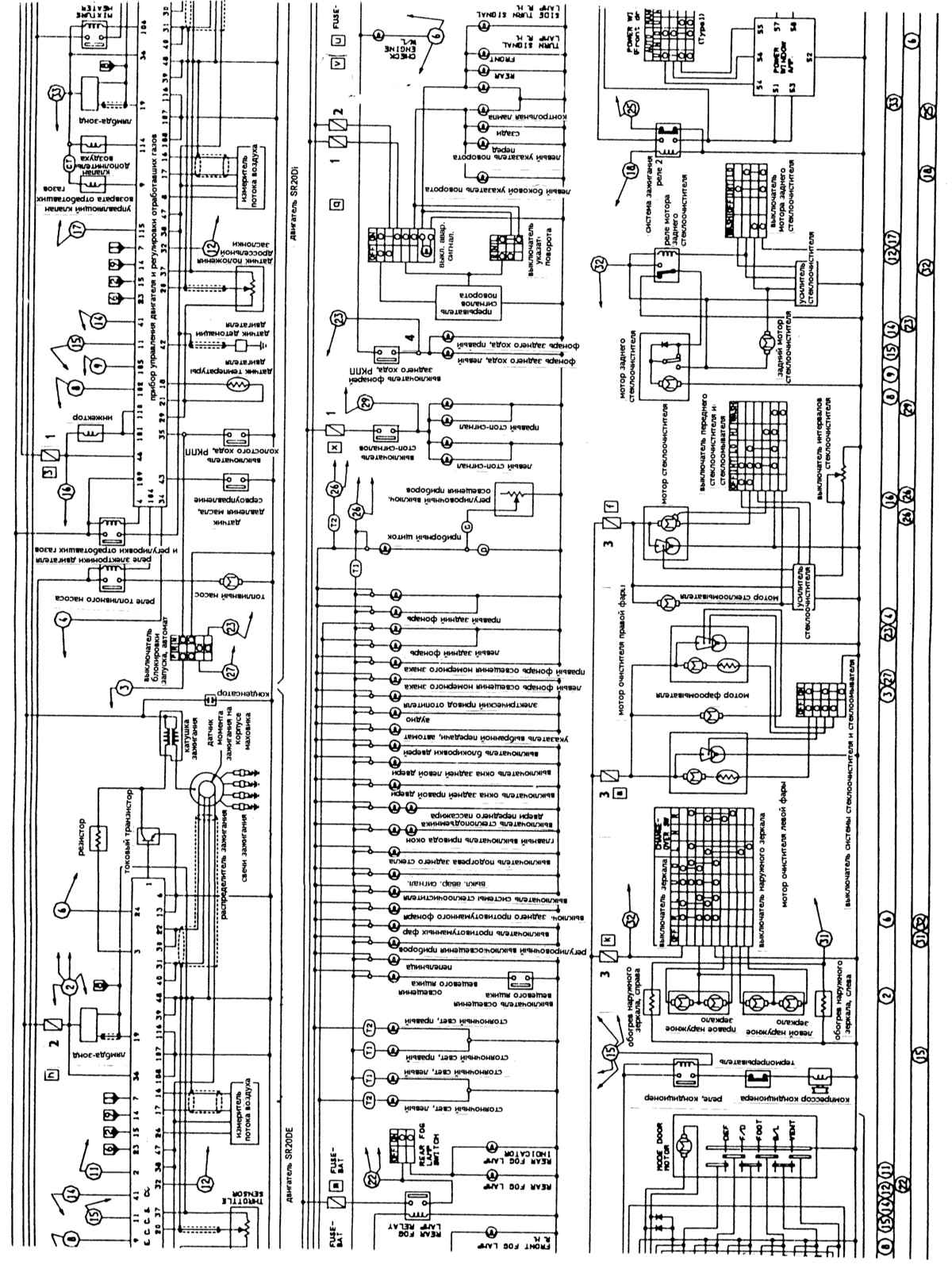

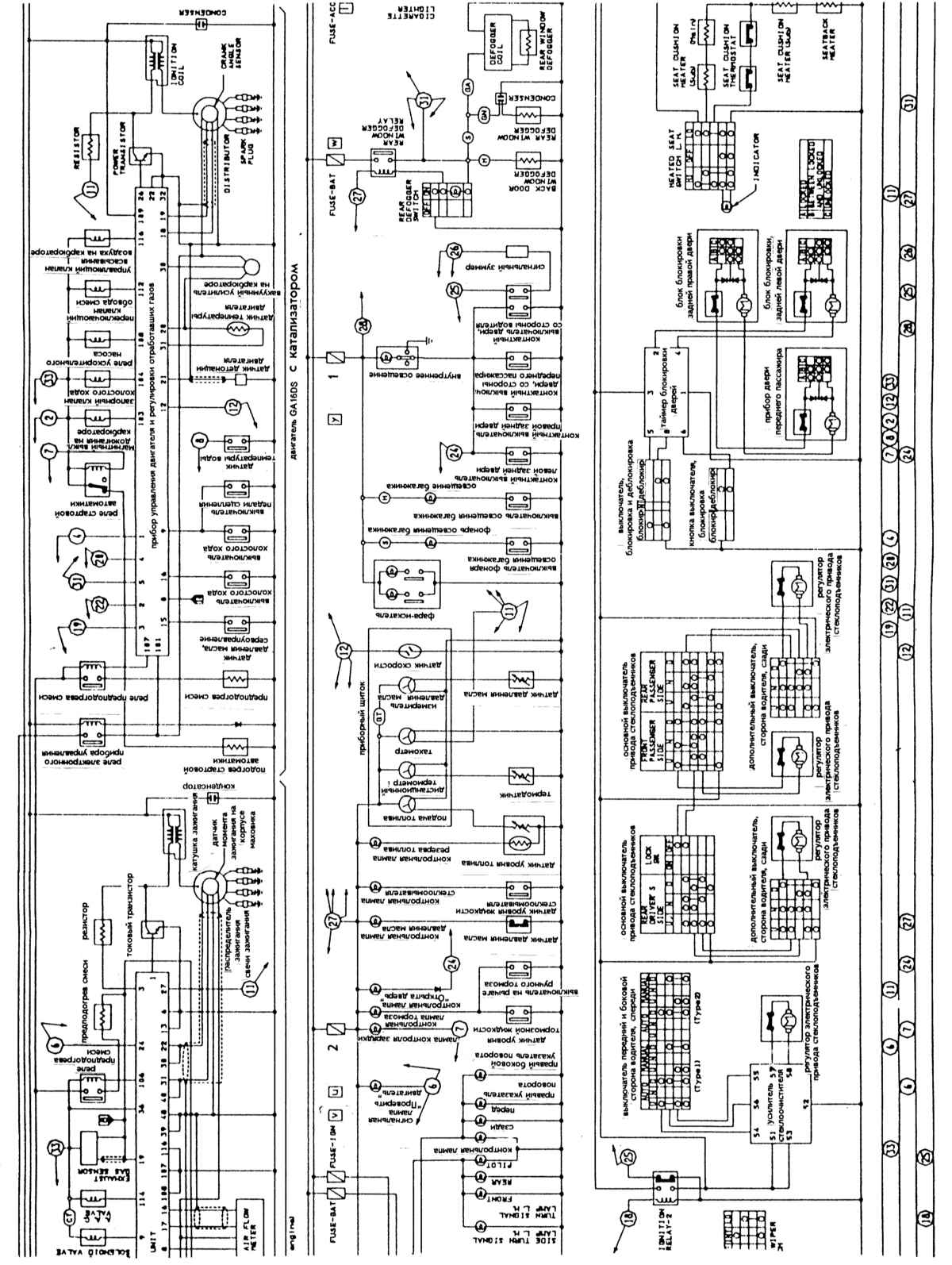

Приведенные ниже диаграммы электрических соединений составлены по схематическому принципу, когда компоненты каждого контура связываются между собой по кратчайшему пути без учета формы прокладки электропроводки вокруг расположенных на пути ее следования компонентов и жгутов.
