4.4.10. Снятие и установка поддона картера

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

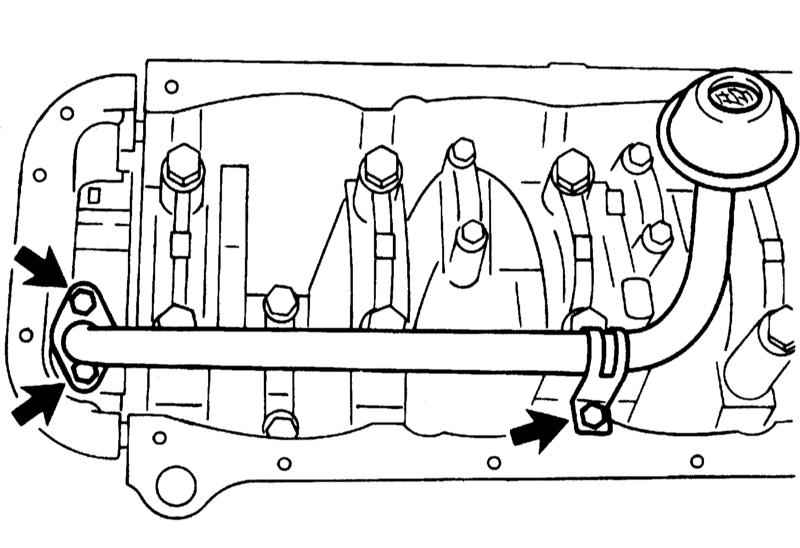

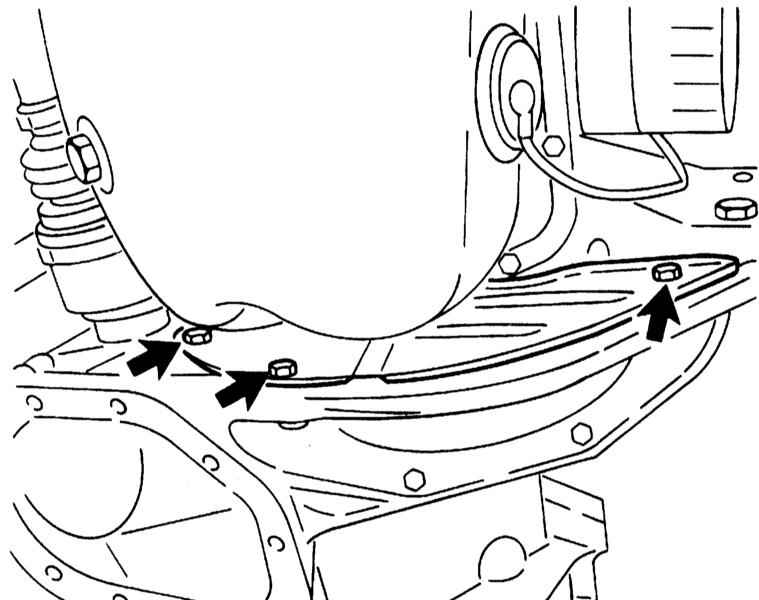

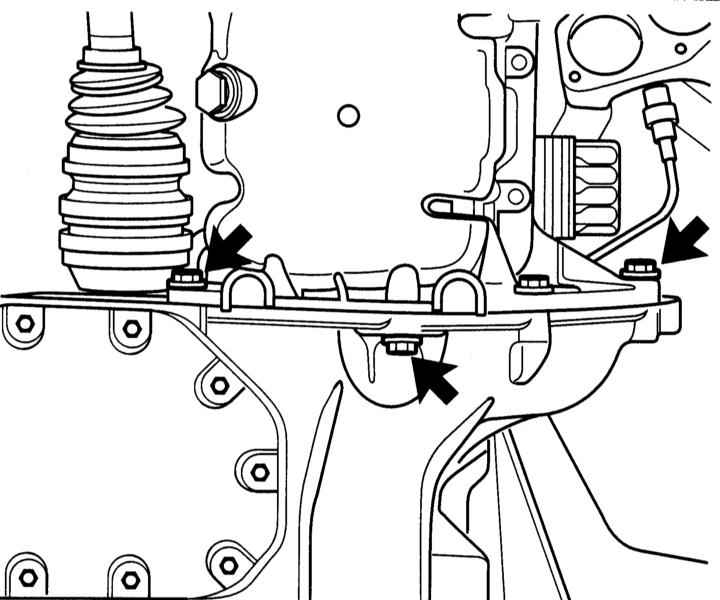

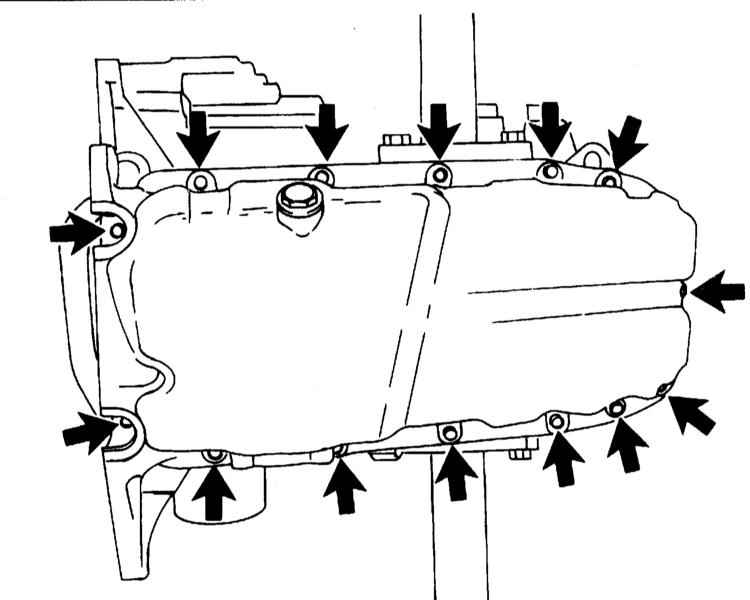

Отсоедините отрицательный провод от батареи. Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера. Слейте двигательное масло (см. Главу Настройки и текущее обслуживание автомобиля), затем, заменив уплотнительную шайбу, вверните пробку на место и затяните ее с требуемым усилием. Снимите приемную трубу системы выпуска отработавших газов (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). При соответствующей комплектации отсоедините от поддона электропроводку датчика уровня масла. На моделях без К/В выверните болты крепления и снимите крышку маховика. Снятие крышки маховика На моделях с К/В выверните болты крепления поддона картера к картеру коробки передач. Болты крепления поддона картера двигателя к коробке передач Выверните болты крепления поддона картера к блоку цилиндров. Болты крепления поддона картера двигателя блоку цилиндров Легонько обстучав поддон с боков молотком с мягким бойком, отделите его от картера двигателя, опустите его и извлеките из-под автомобиля. После снятия поддона картера рекомендуется отсоединить также сетчатый маслозаборник и очистить его. Болты крепления сетчатого маслозаборника Проверьте сетку маслозаборника на наличие повреждений, при необходимости замените. Проверьте проходимость сетчатого фильтра маслозаборника, - промойте сетку растворителем, либо замените фильтр.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

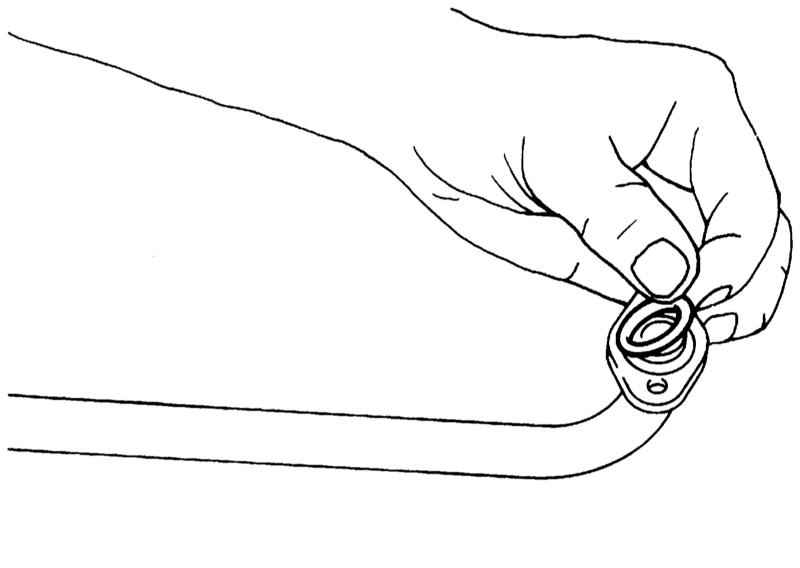

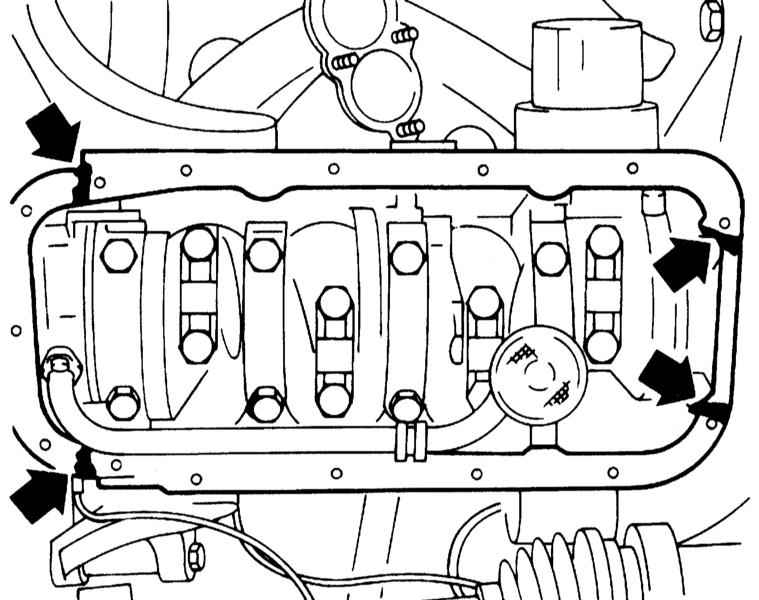

Тщательно зачистите и насухо протрите сопрягаемые поверхности фланца поддона и картеров силового агрегата. Удалите все следы масла, грязи и старого герметика из резьбы болтов крепления поддона и маслозаборника. В случае необходимости замените уплотнительное кольцо и установите на место маслозаборник. Нанесите фиксирующий анаэробный герметик, например, OPEL 15 10 177 на резьбовую часть крепежных болтов, вверните их и затяните с усилием 8 Нм. Установка нового уплотнительного кольца маслозаборника На двигателе 1.6 л и двигателе 1.4 л с К/В затяните болты крепления поддона картера к картеру коробки передач с усилием 60 Нм. Нанесите слой герметика, например, OPEL 15 03 294 (90 001 851) на сопрягаемую поверхность блока цилиндров в районе установки масляного насоса и крышки заднего коренного подшипника. Места нанесения герметика на сопрягаемую с поддоном картера поверхность блока цилиндров Уложите на поддон новую прокладку, затем прижмите поддон к блоку. Смажьте анаэробным фиксирующим герметиком, например, OPEL 15 10 177 резьбовую часть болтов крепления поддона. Вверните болты и, двигаясь от центра к краям, в диагональном порядке затяните их с требуемым усилием. Дальнейшая установка производится в прядке, обратном порядку демонтажа компонентов. Залейте в двигатель свежее масло (см. Главу Настройки и текущее обслуживание автомобиля). Совершите испытательную поездку и проверьте поддон картера и сливную пробку на утечки, при необходимости слегка подтяните болты крепления поддона картера. Если снимали, установите на место маслозаборник. Тщательно зачистите и насухо протрите сопрягаемые поверхности фланца поддона и картеров силового агрегата. Удалите все следы масла, грязи и старого герметика из резьбы болтов крепления поддона и маслозаборника. Нанесите слой подходящего герметика на сопрягаемую поверхность блока цилиндров в районе установки масляного насоса и крышки заднего коренного подшипника. Уложите на поддон новую прокладку, затем прижмите поддон к блоку. Смажьте анаэробным фиксирующим герметиком резьбовую часть болтов крепления поддона. Вверните болты и, двигаясь от центра к краям, в диагональном порядке затяните их с требуемым усилием. Вверните и затяните с требуемым усилием болты фланца крепления поддона. Установите в вырезы фланца резиновые пробки. Установите приемную трубу системы выпуска отработавших газов (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). При соответствующей комплектации подсоедините электропроводку к датчику уровня масла сбоку на поддоне. При соответствующей комплектации установите на место защиту картера, затем опустите автомобиль. Залейте в двигатель свежее масло (см. Главу Настройки и текущее обслуживание автомобиля).
