4.4.5. Снятие и установка зубчатых колес привода ГРМ

Зубчатое колесо распределительного вала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

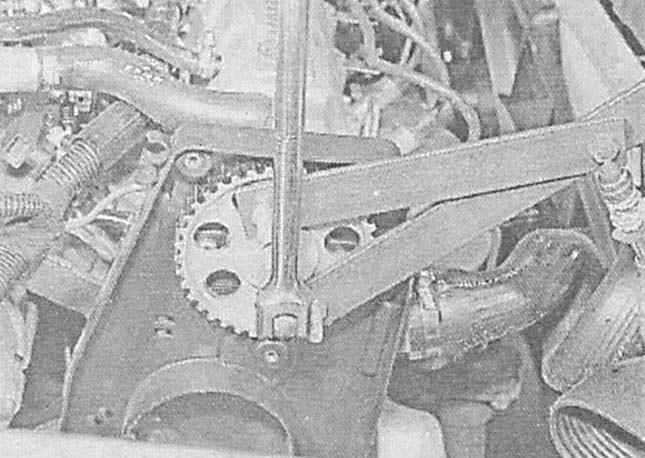

Снимите газораспределительный ремень (см. Раздел Снятие и установка ремня привода ГРМ). Заблокируйте распределительный вал от проворачивания при отпускании центрального болта его зубчатого колеса. Изготовьте из двух отрезков стальных пластин (одной длинной, и одной короткой) и трех болтов с гайками вильчатое приспособление для удержания колеса. Один болт используйте как осевой, два других закрепите на концах вилки, - они вводятся в зацепление с отверстиями в зубчатом колесе. Альтернативно можно снять крышку газораспределительного механизма (см. Раздел Снятие и установка крышки газораспределительного механизма) и удерживать вал рожковым ключом за лыски. Блокировка распределительного вала от проворачивания при помощи вильчатого фиксатора (альтернативно можно снять крышку газораспределительного механизма и заблокировать вал за лыски рожковым ключом) Выверните центральный болт и снимите его с вала вместе с шайбой. Снимите зубчатое колесо. Проверьте плотность посадки в цапфе установочного штифта колеса, - в случае необходимости извлеките штифт и уберите его в надежное место.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

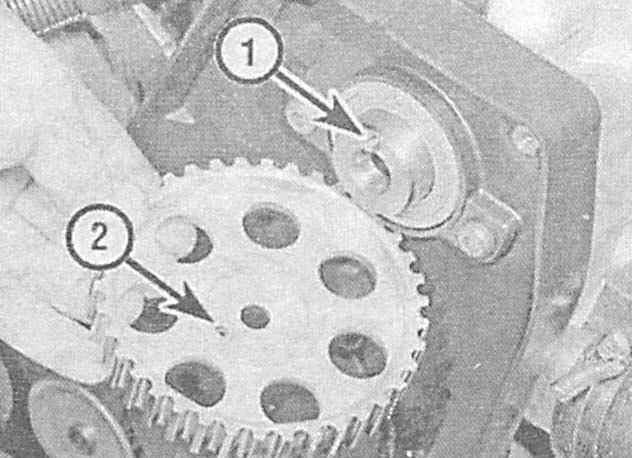

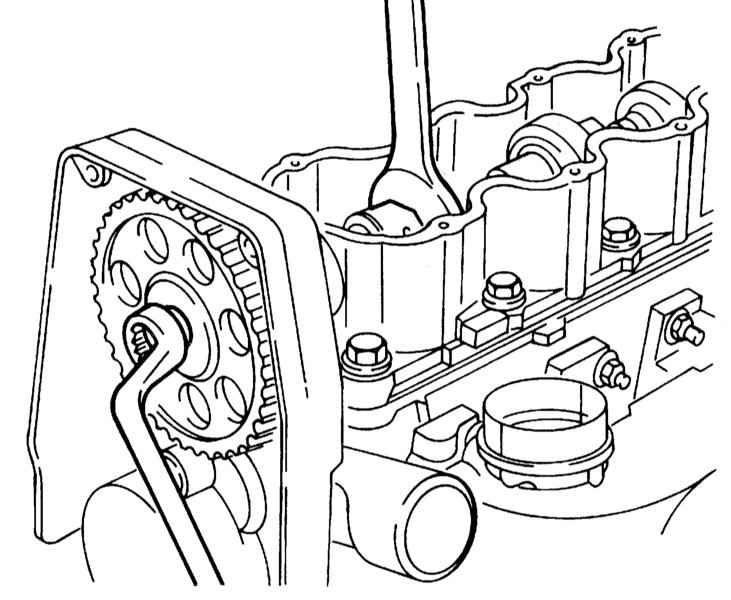

Перед установкой проверьте состояние сальника распределительного вала. В случае выявления следов утечек или признаков износа замените сальник (см. Раздел Замена сальника распределительного вала). Посадите зубчатое колесо на цапфу вала, - проследите за правильностью попадания фиксирующего штифта в приемное отверстие на колесе. При посадке зубчатого колеса проследите за попаданием установочного штифта в приемное отверстие Вверните центральный болт с надетой на него шайбой и затяните его с требуемым усилием, удерживая вал от проворачивания одним из описанных в параграфе 2 способов. Затягивание центрального болта крепления зубчатого колеса распределительного вала (вал удерживается от проворачивания за лыски, - крышка ГРМ снята) Установите ремень привода ГРМ (см. Раздел Снятие и установка ремня привода ГРМ), затем, - если снимали, - установите крышку газораспределительного механизма (см. Раздел Снятие и установка крышки газораспределительного механизма).

Зубчатое колесо коленчатого вала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите ремень привода ГРМ (см. Раздел Снятие и установка ремня привода ГРМ). Снимите зубчатое колесо с цапфы коленчатого вала, - постарайтесь запомнить, какой стороной колесо было установлено. Проверьте надежность посадки в своем пазу шпонки, - в случае необходимости извлеките шпонку и уберите ее в надежное место.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Если извлекали, установите шпонку в паз в цапфе коленчатого вала. Проследив за попаданием шпонки в шпоночный паз, посадите зубчатое колесо на цапфу вала меткой ВМТ наружу. Установите ремень привода ГРМ (см. Раздел Снятие и установка ремня привода ГРМ).
