4.4.12. Снятие, проверка состояния и установка маховика / приводного диска

Снятие

Модели с РКПП

ПОРЯДОК ВЫПОЛНЕНИЯ

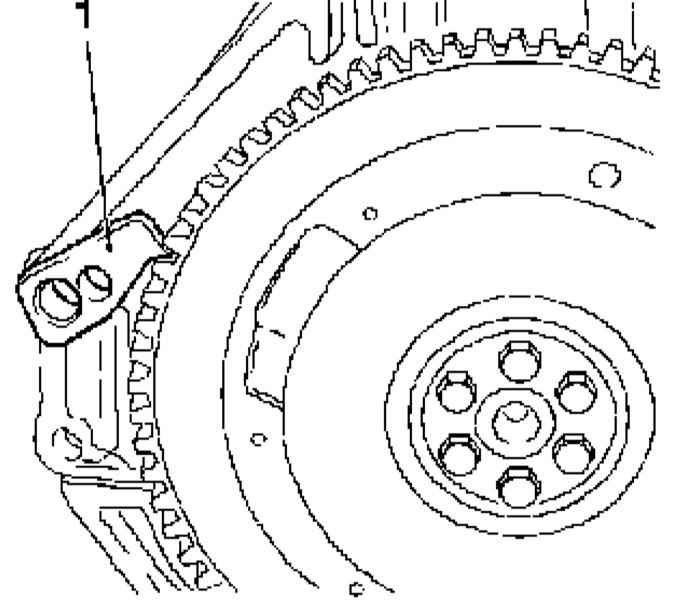

Снимите трансмиссию (см. Главу Ручная 5-ступенчатая коробка переключения передач или Автоматическая 4-ступенчатая трансмиссия) и сцепление (см. Главу Сцепление и приводные валы). При помощи подходящего приспособления заблокируйте маховик от проворачивания. Краской или маркером пометьте положение маховика относительно коленчатого вала. Блокировка маховика Выверните крепежные болты и снимите маховик, - в случае необходимости воспользуйтесь помощью ассистента, так как маховик достаточно тяжел.

Модели с АТ

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите трансмиссию (см. Главу Ручная 5-ступенчатая коробка переключения передач или Автоматическая 4-ступенчатая трансмиссия). При помощи подходящего приспособления заблокируйте приводной диск. Выверните крепежные болты и снимите фиксирующую пластину и приводной диск с фланца коленчатого вала, - постарайтесь запомнить установочное положение компонентов.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Обследуйте маховик/приводной диск на наличие признаков износа или выкрашивания зубьев венца. Изучите состояние контактирующей с диском сцепления рабочей поверхности маховика. В случае выявления глубоких борозд или задиров, маховик может быть отдан в проточку, однако разумнее будет его заменить. При отсутствии уверенности в оценке состояния маховика, обратитесь за советом к специалистам автосервиса, а лучше, замените маховик.

Установка

Модели с РКПП

Потребуются новые болты крепления маховика.

ПОРЯДОК ВЫПОЛНЕНИЯ

Зачистите сопрягаемые поверхности маховика и коленчатого вала, - проследите, чтобы резьбовые отверстия во фланце вала были полностью очищены от следов старого герметика. Смажьте резьбовую часть крепежных болтов фиксирующим герметиком, установите маховик и закрепите его болтами. При установке бывшего в употреблении маховика проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток. Заблокируйте маховик методом, использованным при снятии. В диагональном порядке в несколько приемов равномерно затяните все болты с требуемым усилием. Установите сцепление (см. Главу Сцепление и приводные валы). Удалите блокирующее маховик приспособление и установите трансмиссию (см. Главу Ручная 5-ступенчатая коробка переключения передач или Автоматическая 4-ступенчатая трансмиссия).

Модели с АТ

ПОРЯДОК ВЫПОЛНЕНИЯ

Зачистите сопрягаемые поверхности приводного диска и коленчатого вала, - проследите, чтобы резьбовые отверстия во фланце вала были полностью очищены от следов старого герметика. Смажьте резьбовую часть крепежных болтов фиксирующим герметиком, установите приводной диск с фиксирующей пластиной и закрепите компоненты болтами. При установке бывшего в употреблении приводного диска проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток. Заблокируйте приводной диск методом, использованным при снятии. В диагональном порядке в несколько приемов равномерно затяните все болты с требуемым усилием. Установите сцепление (см. Главу Сцепление и приводные валы). Удалите блокирующее приводной диск приспособление и установите трансмиссию (см. Главу Ручная 5-ступенчатая коробка переключения передач или Автоматическая 4-ступенчатая трансмиссия).
