7.11. Распределительный вал снятие, проверка и установка10. Распределительный вал - снятие, проверка и установка
Снятие
1. Снимите крышку головки цилиндров, пользуясь инструкциями, приведенными в Разделе 5.
2. Пользуясь инструкциями, приведенными в Разделе 3, установите поршень N4 в ВМТ так, чтобы синхронизирующая отметка на звездочке распределительного вала совпадала с отметкой на опоре звездочки.
3. Вывинтите крепежные болты и снимите масляный брызговик с опорных стоек распределительного вала. 4. Отвинтите натяжитель цепи, расположенный в правой части головки цилиндров, и снимите его вместе с уплотнительной шайбой. 5. Вывинтите регулировочные винты коромысел для того, чтобы снизить давление пружин клапанов на распределительный вал. 6. Вставьте вспомогательный инструмент (КМ 143 - гаечный ключ с штырями, который вставляется в отверстия, расположенные в задней части распределительного вала) в заднюю часть вала и ослабьте крепежный болт звездочки вала, используя вспомогательный инструмент для предотвращения вращения вала. 7. Вывинтите крепежный болт с шайбой и снимите звездочку с конца распределительного вала. Если установочный штифт звездочки держится плохо, достаньте его и отложите вместе с крепежным болтом. Для того, чтобы звездочка и цепь остались правильно сцепленными, скрепите их вместе при помощи провода.
8. Проводя операции в порядке обратном порядку затяжки (10.17), ослабьте крепежные болты опорных стоек распределительного вала. Отвинчивайте все болты по очереди по пол оборота, чтобы постепенно ослаблять давление пружин клапанов. Как только давление пружин клапанов исчезнет, болты можно будет полностью выкрутить и удалить. Меры предосторожности: Если Вы не будете следовать вышеуказанным инструкциям при вывинчивании болтов, то можете сломать опорные стойки распределительного вала.
9. Осторожно отсоедините распределительный вал вместе с опорными стойками от головки цилиндров и снимите его с двигателя. Достаньте уплотнитель-ное кольцо, установленное в масляном канале центральной опоры и выкиньте его; во время сборки необходимо будет использовать новое кольцо.
10. Если возникнет необходимость разобрать узел, состоящий из распределительного вала и опорных стоек, прежде всего, проверьте, чтобы были видны идентификационные номера каждой из стоек. Стойки должны быть пронумерованы от 1 до 5, начиная с передней стойки. Если идентификационные номера не видны, пронумеруйте стойки сами, прежде чем снимать их. Начиная с первой и продвигаясь по очереди к задней стойке, аккуратно снимите опорные стойки с распределительного вала. Проверка
11. Осмотрите поверхности подшипников распределительного вала и кулачки распределительного вала на наличие изношенных мест и задиров. Замените распределительный вал, если Вы обнаружите какие либо из этих признаков. Проверьте состояние поверхностей опорных подшипников скольжения. Если на поверхности хотя бы одного из опорных подшипников имеются следы износа, необходимо заменить все опорные стойки одновременно. Если у Вас имеется специальное измерительное оборудование, износ подшипников можно определить измерением (величины даны в технических требованиях).
12. Осмотрите поверхности подшипников коромысел, которые соприкасаются с кулачками распределительного вала. При обнаружении признаков износа, царапин и задиров необходимо произвести замену (См. Раздел 11). Установка
13. Убедитесь, что опорные стойки чистые и сухие и их масляные каналы не засорены.

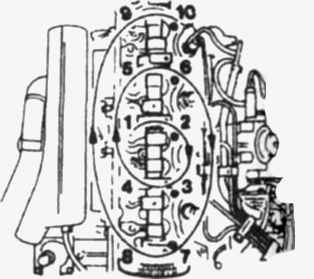

14. Смажьте распределительный вал и опорные стойки чистым моторным маслом и наденьте опоры на распределительный вал. Используйте нумерацию опорных стоек, чтобы не перепутать их последовательность. 15. Установите новое уплотнительное кольцо в отверстие масляного канала центральной опоры. 16. Расположите распределительный вал так, чтобы кулачки цилиндра N4 были направлены вверх. Смажьте кулачки и коромысла чистым моторным маслом. Установите распределительный вал на головку цилиндров и вставьте крепежные болты. 17. Затяните болты опорных стоек рукой, а затем в определенной последовательности завинчивайте каждый винт по очереди на пол оборота, чтобы давление пружин клапанов нарастало равномерно (См. Рисунок). Когда все опорные стойки будут прижаты к головке цилиндров, затяните крепежные болты по очереди до требуемого момента затяжки. Меры предосторожности:
Если Вы не будете следовать вышеуказанным инструкциям при завинчивании болтов, то можете сломать опорные стойки распределительного вала.
18. Убедитесь, что установочный штырь находится на месте, и наденьте звездочку на конец распределительного вала, совместив прорезь со штырем. Установите крепежный винт и шайбу. Проверьте, чтобы метка на маховике совпадала с меткой в основании кожуха коробки передач, а синхронизирующая метка звездочки распределительного вала совпадала с меткой на опоре звездочки (См. Раздел 3). Затяните крепежный болт до необходимого момента затяжки. 19. Установите новую уплотнительную шайбу, а затем установите на головку цилиндров натяжитель цепи и затяните крепежные винты. 20. Отрегулируйте зазоры клапанов как указано в соответствующем отделе, установите масляный брызговик и затяните его крепежные болты. 21. Установите крышку головки цилиндров, пользуясь инструкциями, приведенными в Разделе 5.
|
