5.1.3. Блок регулировки температуры поступающего в двигатель воздуха

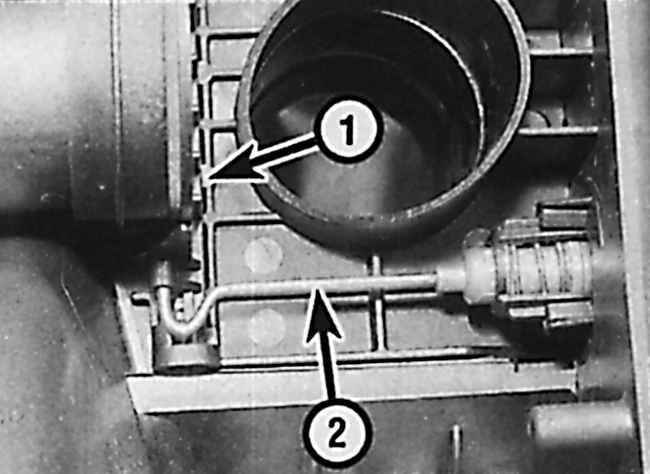

Блок регулировки температуры поступающего в двигатель воздуха

1 – откидная створка;

2 – тяга

Блок регулировки температуры поступа ющего в двигатель воздуха поддерживает оптимальную температуру воздуха для сгорания топлива с минимальным количеством выбросов вредных веществ.

Оптимальная температура подаваемого в двигатель воздуха достигается путем смешивания свежего холодного воздуха, поступающего из заборника воздуха на передней стороне автомобиля с воздухом, подогретым выпускным коллектором. Пропорция подогретого и холодного воздуха регулируется положением откидной створки в блоке перед воздушным фильтром. Блок регулировки управляется или вакуумной диафрагмой или восковой капсулой. Вакуумная диафрагма управляется датчиком температуры, расположенным в корпусе воздушного фильтра (см. рисунок).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверку блока регулировки температу ры поступающего в двигатель воздуха начинайте производить на холодном двигателе. В первую очередь проверьте положение откидной створки, для чего на вакуумном регуляторе снимите крышку воздушного фильтра и убедитесь, что откидная створка полностью открыта. При полностью открытой откидной створке в двигатель поступает холодный воздух. Запустите двигатель и проверьте, что откидная створка переместилась, пропуская в двигатель воздух, подогретый выпускным коллектором. Если в блоке регулировки установлена восковая капсула, откидная створка на холодном двигателе должна находиться в положении пропускания в двигатель воздуха, подогретого выпускным коллектором.

2. Временно установите крышку на вакуумный регулятор.

3. Запустите двигатель и прогрейте его до рабочей температуры.

4. Снимите крышку вакуумного регулятора и проверьте, что откидная створка установ лена в положение пропускания в двигатель только холодного воздуха. При низких температурах наружного воздуха створка должна установиться в положение смешивания холодного и подогретого воздуха. На моделях с восковой капсулой, используя зеркало, проверьте положение откидной створки, которое должно быть таким же, как и при вакуумном регуляторе.

5. Если откидная створка не работает как требуется, замените корпус воздушного фильтра.
