3.11.6.9. Снятие шестерен

Втулки под шестернями 2-й, 3-й, 4-й передачи установлены с натягом. При сборке они должны систематически заменяться.

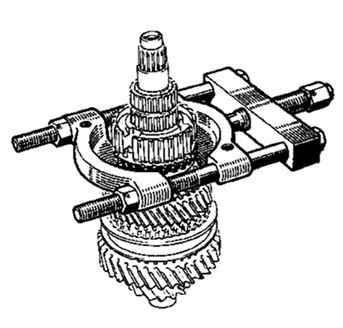

Рис. 3.77. Снятие сборки «кольцо, ступица и шестерня третьей передачи»

С помощью пресса снимите сборку «кольцо, ступица и шестерня третьей передачи». Опирайтесь при этом на зубцы муфты шестерни третьей передачи (рис. 3.77).

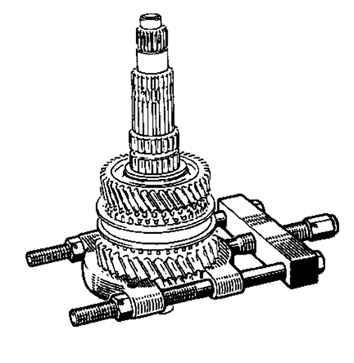

Рис. 3.78. Снятие сборки «втулки и шестерни 1-й и 2-й передач, ступица, зубчатая муфта»

С помощью пресса снимите сборку «втулки и шестерни 1-й и 2-й передач, ступица, зубчатая муфта». Опирайтесь при этом на шестерню первой передачи (рис. 3.78).
