16.24. Проверка работы стеклоочистителей и стеклоомывателей

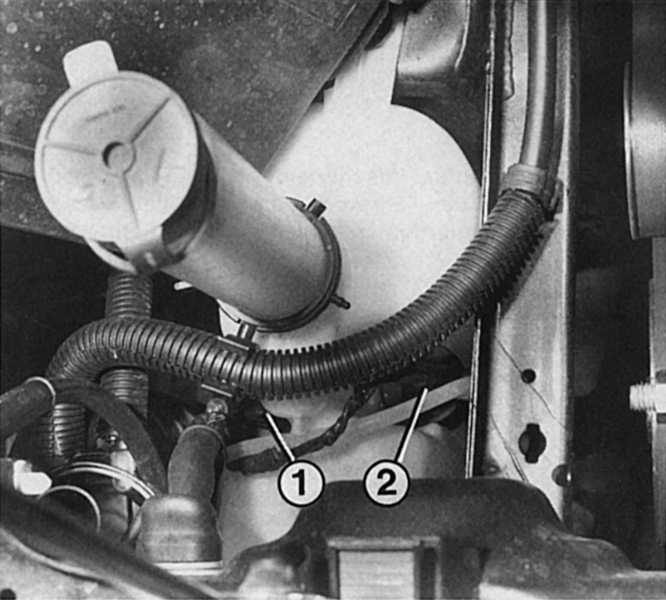

При неисправностях стеклоомывателя Вам следует начинать осмотр с бачка, расположенного перед прибором управления системой впрыска.

1 — насос с шлангом к заднему стеклу;
2 — насос с шлангом к ветровому стеклу.

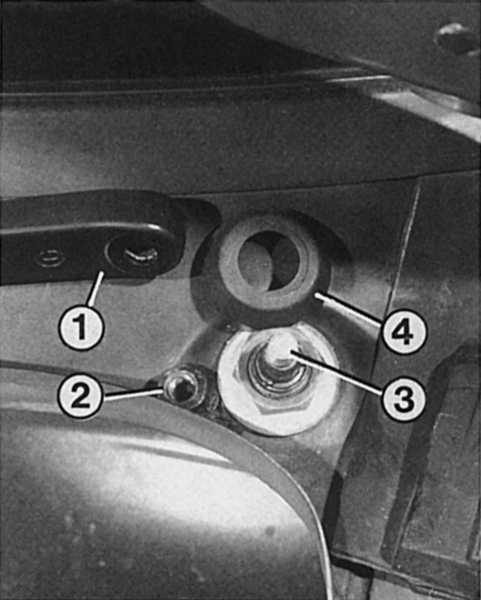

Слева: Для снятия рычага щетки стеклоочистителя (1) открутите гайку крепления (2) с оси рычага щетки стеклоочистителя (3). Чтобы добраться до крепления оси, снимите колпачок (4). После зимней соли следует смазать ось рычага щетки стеклоочистителя коррозионно-стойким маслом.

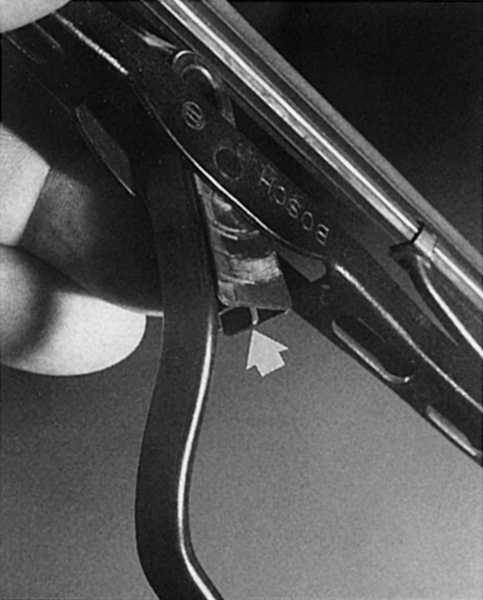

Справа: Для смены щетки стеклоочистителя следует нажать на язычок (стрелка) шарнира щетки стеклоочистителя.

Постоянный контроль

  • Включите зажигание.
  • Работают ли стеклоочистители на обеих скоростях и становятся ли они при выключении в начальное положение?
  • Работает ли прерывистое включение стеклоочистителя?
  • Работает ли включение стеклоочистителя при однократном нажатии?
  • Разбрызгивается ли вода из сопел стеклоомывателя?
  • Работает ли стеклоочиститель и стеклоомыватель заднего стекла?

Снятие рычага стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подденьте плоской отверткой и снимите колпачок рычага щетки стеклоочистителя.
  2. Открутите гайку.
  3. Снимите рычаг щетки стеклоочистителя с вала.
  4. Если это невозможно, положите с обеих сторон от вала стеклоочистителя большую тряпку для защиты капота и воздушной решетки.
  5. Вставляемой справа и слева отверткой приподнимите и снимите рычаг щетки стеклоочистителя.
  6. Рычаги щетки стеклоочистителя установите таким образом, чтобы они встали параллельно к нижнему уплотнению ветрового стекла.
  7. Проверьте, работают ли они, не наталкивается ли при работающем стеклоочистителе левая щетка на уплотнение ветрового стекла.

 Рекомендация: если необходимо установить щетку стеклоочистителя в другое положение, то ослабьте рычаг щетки на приводном валу, снимите его, а затем установите в новое положение. Если перемещать ослабленный в креплении рычаг щетки стеклоочистителя на валу, то можно повредить шлицевое соединение оси рычага. Если необходимо снять оба рычага щеток стеклоочистителя, то пометьте, где какой из них был установлен, так как рычаги имеют разную длину и разную форму колпачка.

Снятие щетки стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откиньте рычаг щетки стеклоочистителя.
  2. Сожмите фиксирующую пружину щетки стеклоочистителя до тех пор, пока ее выступ не выйдет из отверстия рычага.
  3. Нажмите на щетку стеклоочистителя вниз и снимите ее с рычага.
  4. При установке щетки стеклоочистителя следите за тем, чтобы она была хорошо зафиксирована на рычаге.

Замена резины в щетках стеклоочистителя

Резина щеток стеклоочистителей служит самое большое полгода. Дешевле, чем покупать новые щетки, заменить резину на старых щетках, для чего:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите щетку стеклоочистителя.
  2. Резина стеклоочистителя имеет с одной стороны выемки для того, чтобы навешивать зажим рычага щетки. Соответствующие выпуклости в резине прижмите ногтем или маленькой отверткой, чтобы можно было отцепить зажимы.
  3. Снимите резину стеклоочистителя с боковыми металлическими пружинными полосами.
  4. Установите новую резину стеклоочистителя в нижние зажимы рычага щетки.
  5. Вдвиньте пружинные полосы справа и слева и вставьте удерживающие выступы полос в выемки на резине.
  6. Выпуклости резины снова вдавите для фиксации зажимами.

 Рекомендация: хорошая очистка стекла особенно важна на стороне водителя. Совет для экономных: установите щетку стеклоочистителя со стороны водителя на сторону переднего пассажира, щетку стеклоочистителя с новой резиной установите на сторону водителя.

Устранение неисправностей

Щетка стеклоочистителя

 Неисправность
Причина
Устранение неисправности
A. Вода и грязь равномерно распределяются по стеклу. 1. Стекло загрязнено средством по уходу за лаком, маслянистыми остатками или остатками насекомых.
2. Изношены резинки щеток.
3. Держатель щетки неплотно прижимает ее к стеклу.
Нанесите на стекло чистящее средство «Sidol», дайте ему высохнуть, а потом протрите чистой тряпкой.
Замените.
Подогните окончание держателя щетки.
B. На стекле остаются нетронутые подтеки воды. Смотри A 2.
C. На очищаемой поверхности остаются следы маленьких капель. Угол наклона резинок щеток слишком острый. Замените щетки.
D. На очищаемой поверхности стекла остается водяная пленка. Неодинаковое распределение давления из-за изогнутой или неисправной прижимной пружины щетки стеклоочистителя. Замените щетку.
E. На очищаемой поверхности стекла остаются нетронутыми некоторые участки. 1. Слишком слабое прижимное давление держателя щетки.
2. Изношен привод стеклоочистителя.
3. Держатель щетки разболтался на своей оси.
4. Изогнут держатель щетки.
5. Изогнута сама щетка.
Проверьте прижимное давление. Слегка смажьте пружину, при необходимости замените держатель.
Проверьте, замените неисправные детали.
Затяните.
Отогните.
Замените.
F. На очищаемой поверхности стекла на верхнем краю остается вода. 1. Смотри Е 1.
2. Смотри D.

G. Щетки шумят при работе. 1. Слишком большой зазор между щеткой или пластмассовой соединительной частью и держателем щетки.
2. Держатель щетки перекручен.
Замените щетку, пластмассовую соединительную часть или держатель.
Осторожно поверните держатель в правильное положение.
