16.27. Долив воды в бачок стеклоомывателя

Постоянный контроль!

Остатки отработанных газов, пары масла и силикон от средств по уходу за лакокрасочным покрытием автомобиля постоянно осаждаются на стекле. Во время теплого времени года рекомендуется добавлять очистительную присадку для воды стеклоомывателя; зимой заливать незамерзающую жидкость для мытья стекол.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. При этом сначала заливайте средство присадки и только затем воду, чтобы жидкости хорошо перемешались в бачке стеклоомывателя.
  2. При сильном морозе сопла стеклоомывателя могут, тем не менее, замерзнуть.
  3. Для избежания замерзания необходимо повысить концентрацию антифризной присадки. Добавка денатурированного спирта приводит к образованию осадка в виде хлопьев и последующей закупорке в распылителях стеклоомывателя.

 Рекомендация: так как на Renault 19 бачок стеклоомывателя отвечает также за подачу воды к заднему стеклу, то Вам перед сильным морозом следует после добавления антифризной присадки несколько раз включить стеклоомыватель заднего стекла. Таким образом Вы избежите замерзания длинного подводящего трубопровода к заднему стеклу.

Снятие разбрызгивателей стеклоомывателя

Закупорку разбрызгивателя иногда нельзя устранить, несмотря на использование для этого тонкой проволоки или иголки. Тогда распылитель необходимо заменить или снять и продуть воздухом под давлением. Чтобы предотвратить закупорку распылителей, рекомендуется купить стандартный топливный фильтр и установить его на шланг стеклоомывателя.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Спереди: откройте капот двигателя. В заднем краю капота осторожно приподнимите отверткой из гнезда капота заглушку рядом с распылителем.
  2. Выдавите пальцем распылитель из гнезда в капоте.
  3. Отсоедините шланг и снимите распылитель.
  4. Для замены системы шлангов необходимо вынуть и другие заглушки из капота двигателя.
  5. Снимите распределитель со шлангами жиклеров. Для облегчения повторной сборки, при необходимости, привяжите заранее шнур к снимаемому шлангу, с помощью которого можно будет втянуть новый шланг.
  6. Сзади: осторожно отожмите обшивку в верхнем вырезе двери багажника.
  7. Осторожно оттяните облицовку двери багажника и выдавите распылитель стеклоомывателя пальцами из гнезда.
  8. Проверните снаружи распылитель и выньте его вместе со шлангом из гнезда.
  9. Снимите с распылителя шланг.
  10. Если перед установкой шланг распылителя провалился в гнездо, то просуньте в это отверстие шнур, подвяжите его к шлангу и вытащите наружу из гнезда распылителя.
  11. При установке распылителя обратите внимание на правильное положение уплотнительной прокладки.

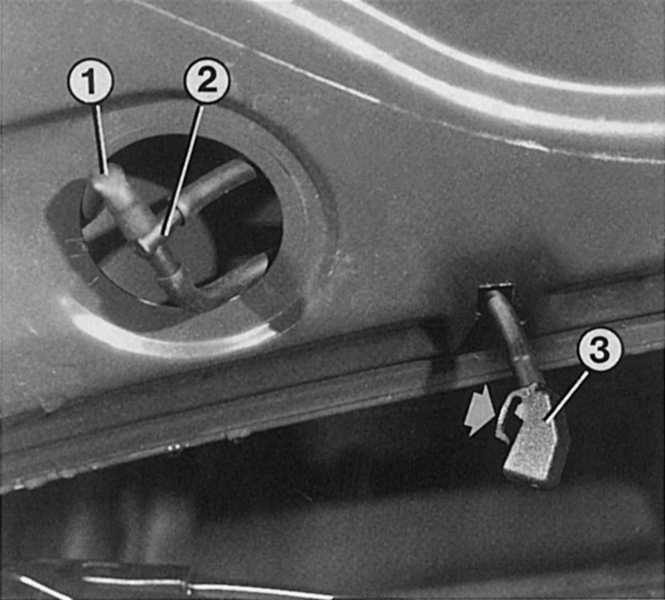

При снятых заглушках на внутренней стороне капота двигателя можно проверить состояние шлангов разбрызгивателей (3). Если разбрызгиватели стеклоомывателя постоянно забиваются грязью, то можно установить перед распределителем жидкости (2) маленький топливный фильтр (от газонокосилки или мотоцикла) в шланге впуска (1). При выдавливании разбрызгивателя из его гнезда следите за тем, чтобы маленькая пластиковая клемма не была отломана, иначе распылитель больше нельзя будет установить на капоте. При отсутствии нового распылителя можно наклеить испорченный старый на закрытое крепление в дне капота и зафиксировать его в оптимальном положении после точной регулировки.

Регулировка распылителя стеклоомывателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Воткните тонкую иглу в сопло распылителя и поверните сферический распылитель в нужном направлении.

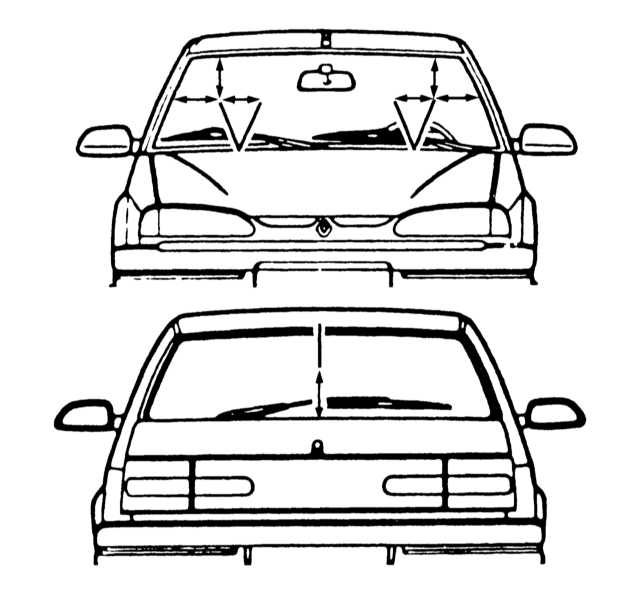

  2. Как должна быть отрегулирована струя жидкости для омывания ветрового и заднего стекол, показано на рисунке внизу.

Устранение неисправностей

Стеклоомыватель

Лобовое стекло: отдельные струи воды из сдвоенных жиклеров — расстояние измеряется от верхнего края лобового стекла и должно быть около 30 см. Сбоку внешние струи должны попадать в стекло на расстоянии 25 см от бокового края стекла, а внутренние на 50 см.

Заднее стекло: струя из распылителя должна попадать на стекло на расстоянии около 25 см от верхнего края стекла.


 Неисправность
Причина
Устранение неисправности
A. Вода не брызгает при включении переключателя. 1. Пуст бачок стеклоомывателя.
2. Зимой: замерзла вода для стеклоомывателя.
3. Забит распылитель.
4. Неисправен насос стеклоомывателя.
5. Неисправен переключатель стеклоочистителя.
Наполните.
Повысьте концентрацию антифризной присадки.
Снимите распылитель, продуйте воздухом или прочистите тонкой проволокой. Возможно, также необходимо прочистить шланг.
При включенном зажигании и нажатом переключателе проверьте, поступает ли электрический ток, при необходимости замените.
Проверьте переключатель.
B. Струя воды бьет только с одной стороны. Смотри A 3.
C. Струя воды брызжет слишком высоко или слишком низко. Неправильно отрегулированы распылители. Отрегулируйте с помощью тонкой иголки.
