3.21. Проверка и замена свечей зажигания и модуля зажигания

Свечи зажигания следует заменять только на холодном или слегка тёплом двигателе. Выворачивание свечей на горячем двигателе может повлечь повреждение резьбы в головке цилиндров.

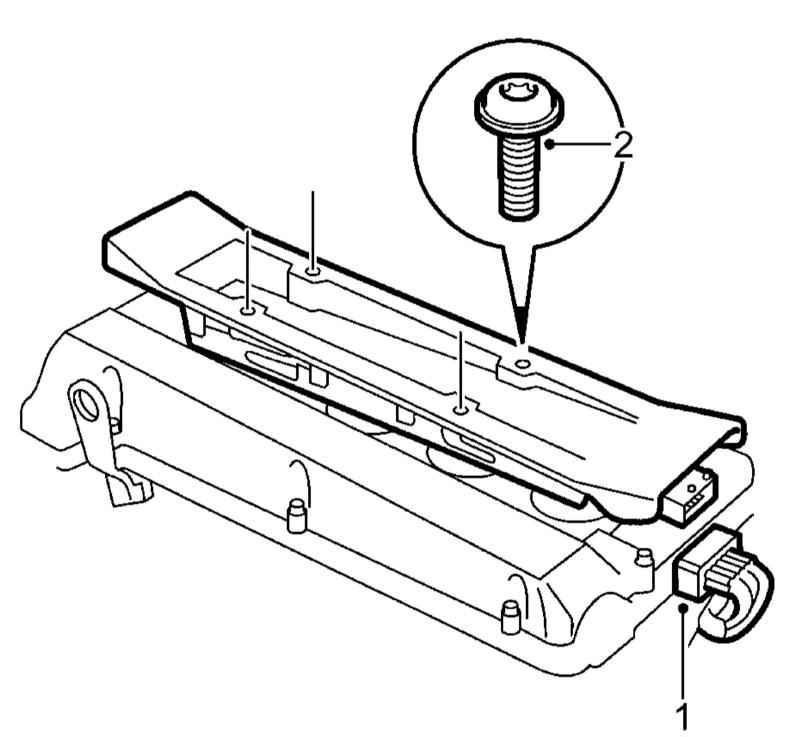

Разъём и болты крепления модуля зажигания 4-цилиндрового двигателя

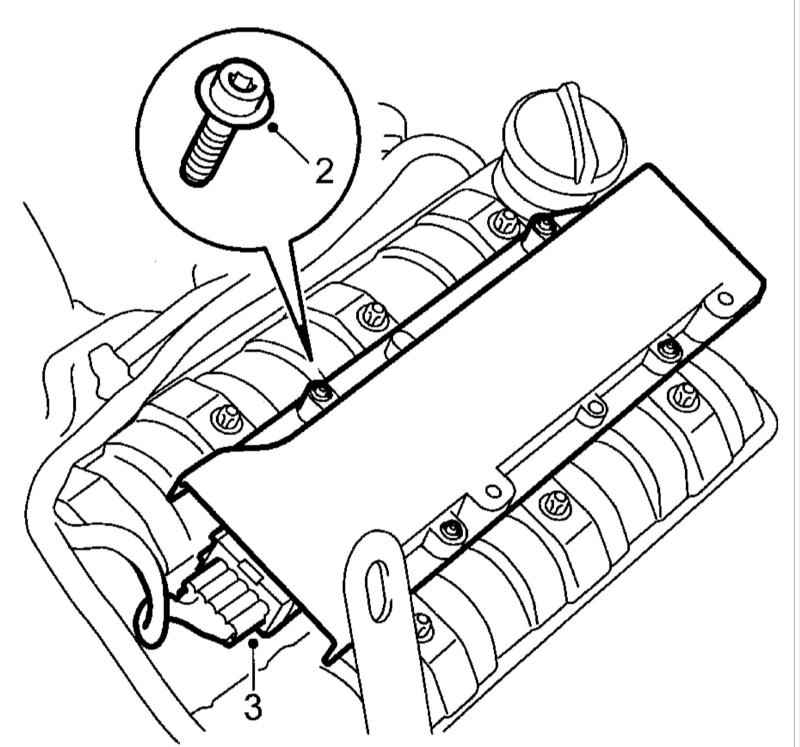

Разъём и болты крепления переднего модуля зажигания двигателя V6

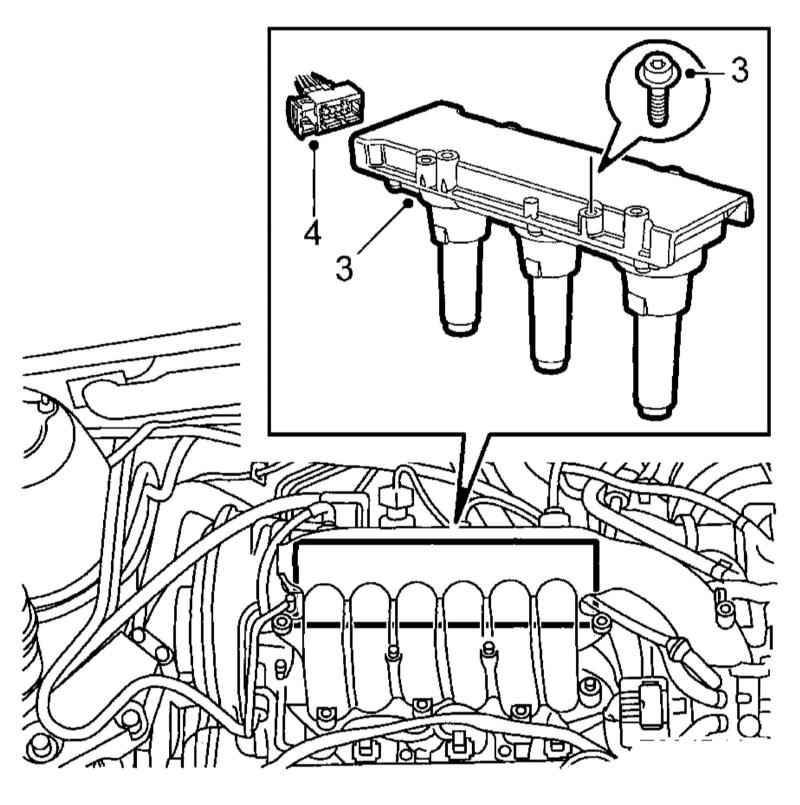

Разъём и болты крепления заднего модуля зажигания двигателя V6


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите зажигание.
  2. На моделях с двигателями V6 снимите декоративную крышку двигателя.
  3. Осторожно разъедините разъём(ы) электропроводки модуля(ей) зажигания и выверните болты крепления модуля(ей).

При снятии заднего модуля двигателя V6 предварительно следует разъединить разъём электропроводки датчика MAP (см. иллюстрацию Расположение компонентов системы управления двигателем V6).

  1. Снимите модуль зажигания вместе с резиновыми уплотнениями со свечей зажигания и выверните свечи зажигания свечным ключом, стараясь не наклонять его.
  2. Оцените состояние свечей зажигания, проверьте их межэлектродный зазор. При необходимости исправьте возможные неполадки, о которых можно судить по состоянию свечей (см. таблицу внизу).
  3. Смажьте резьбу свечей средством Molycote 1000 или аналогичным. Резиновые уплотнения смажьте смазкой Krytox.
  4. Установите новые свечи зажигания и затяните их с требуемым усилием.
  5. Установите модуль зажигания с резиновыми уплотнениями, затяните болты его крепления и состыкуйте разъём(ы) электропроводки, предварительно очистив контакты (например, спреем Kontakt 61).
  6. На двигателе V6 после установки заднего модуля зажигания состыкуйте разъём электропроводки датчика MAP. Установите крышку двигателя.

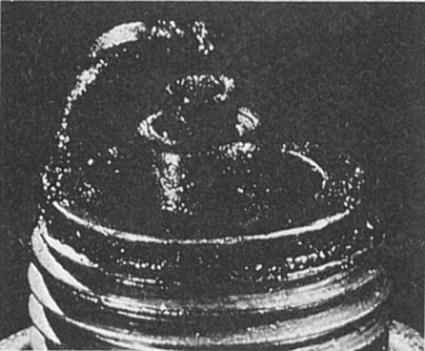

Угольные отложения

Симптомы: Наличие сажи указывает на переобогащение топливно-воздушной смеси или слабую интенсивность искры. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.

Рекомендации: Проверьте не забит ли воздухоочиститель, не слишком ли высок уровень топлива в поплавковой камере, не заклинена ли воздушная заслонка и не слишком ли изношены контакты. Попробуйте использовать свечи с более длинным изолятором, что повышает сопротивляемость загрязнению.

Замасливание

Симптомы: Замасливание свечи вызывается износом маслоотражательных колпачков. Масло попадает в камеру сгорания через изношенные направляющие клапанов или поршневые кольца. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя.

Рекомендации: Произведите механические восстановительные работы и замените свечи.

Перегрев

Симптомы: Пористый, белый изолятор, эрозия электродов и отсутствие каких-либо отложений. Приводит к сокращению срока службы свечи.

Рекомендации: Проверьте соответствует ли требованиям Спецификаций калильное число установленных свечей, правильно ли выставлен угол опережения зажигания, не подается ли слишком бедная топливно-воздушная смесь, нет ли утечек вакуума впускного трубопровода и не заклинены ли клапаны. Проверьте так же уровень охладителя и не закупорен ли радиатор.

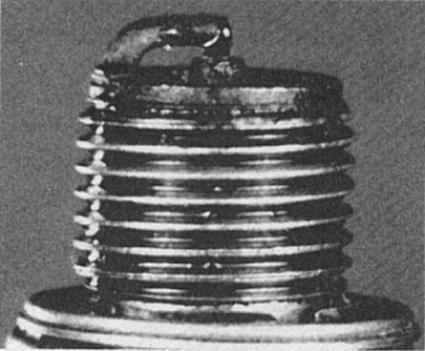

Слишком раннее зажигание

Симптомы: Электроды оплавлены. Изолятор имеет белый цвет, но может быть и загрязнен вследствие пропусков зажигания или попадания в камеры сгорания посторонних частиц. Может привести к выходу двигателя из строя.

Рекомендации: Проверьте калильное число установленных свечей, угол опережения зажигания, качество смеси (не слишком ли обеднена), не закупорена ли система охлаждения и нормально ли функционирует система смазки.

Электропроводящий глянец

Симптомы: Изолятор имеет желтоватый цвет и полированный вид. Говорит о внезапном повышении температуры в камерах сгорания при резком ускорении. Обычные отложения при этом оплавляются, приобретая вид лакового покрытия. Приводит к пропускам зажигания при высоких скоростях движения.

Рекомендации: Смените свечи (более холодные, при сохранении манеры езды).

Замыкание электродов

Симптомы: Отходы продуктов сгорания попадают в межэлектродное пространство. Твердые отложения скапливаются, образуя перемычку между электродами. Приводит к отказу зажигания в цилиндре.

Рекомендации: Удалите отложения из межэлектродного пространства.

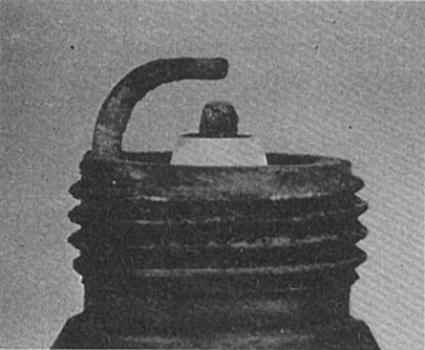

Нормальное состояние свечи

Симптомы: Серо-коричневый цвет и лёгкий износ электродов. Калильное число свечей соответствует типу двигателя и общему его состоянию. Рекомендации: При замене свечей устанавливайте свечи того же типа.

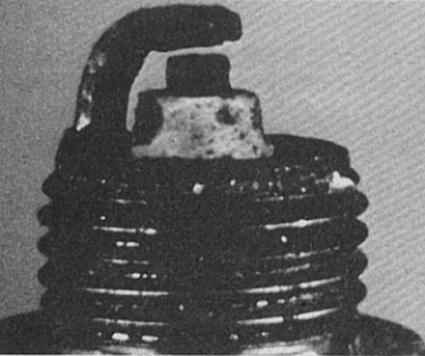

Пеплообразование

Симптомы: Мягкие коричневатого цвета отложения на одном или обоих электродах свечи. Источником их образования являются применяемые присадки к маслу и/или топливу. Чрезмерное накопление может привести к изоляции электродов и вызвать пропуски зажигания и нестабильную работу двигателя при ускорении.

Рекомендации: При быстром накоплении отложений поменяйте маслоотражательные колпачки, что предотвратит попадание масла в камеры сгорания. Попробуйте сменить марку топлива.

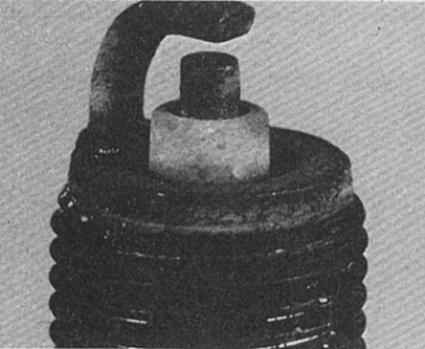

Износ

Симптомы: Скругление электродов с небольшим скоплением отложений на рабочем конце. Цвет нормальный. Приводит к затруднению запуска двигателя в холодную влажную погоду и повышению расхода топлива.

Рекомендации: Поменяйте свечи на новые, того же типа.

Детонация

Симптомы: Изоляторы могут оказаться сколотыми или треснутыми. К повреждению изолятора может привести также неаккуратная техника регулировки свечного зазора. Может привести к повреждению поршней.

Забрызгивание

Симптомы: После пропусков зажигания в течение длительного промежутка времени отложения могут разрыхляться при сохранении рабочей температуры в камере сгорания. При высоких скоростях отложения хлопьями отрываются от поршня и налипают на горячий изолятор, вызывая пропуски зажигания.

Рекомендации: Замените свечи или зачистите и установите на место старые.

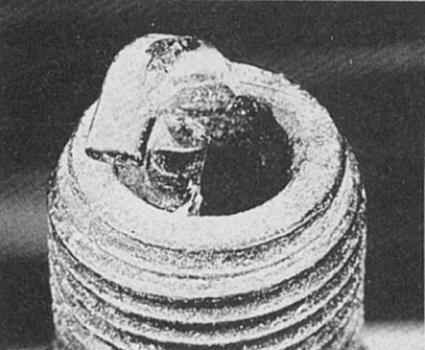

Механические повреждения

Симптомы: Могут быть вызваны попаданием посторонних материалов в камеру сгорания или возникнуть при ударе поршня о слишком длинную свечу. Приводят к отказу функционирования цилиндра и к повреждению поршня.

Рекомендации: Удалите из двигателя посторонние частицы и/или замените свечи.
