8.1. Идентификация трансмиссии

Идентификационный номер РКПП состоит из трёх групп и выбит на шильде, прикреплённой наверху РКПП.

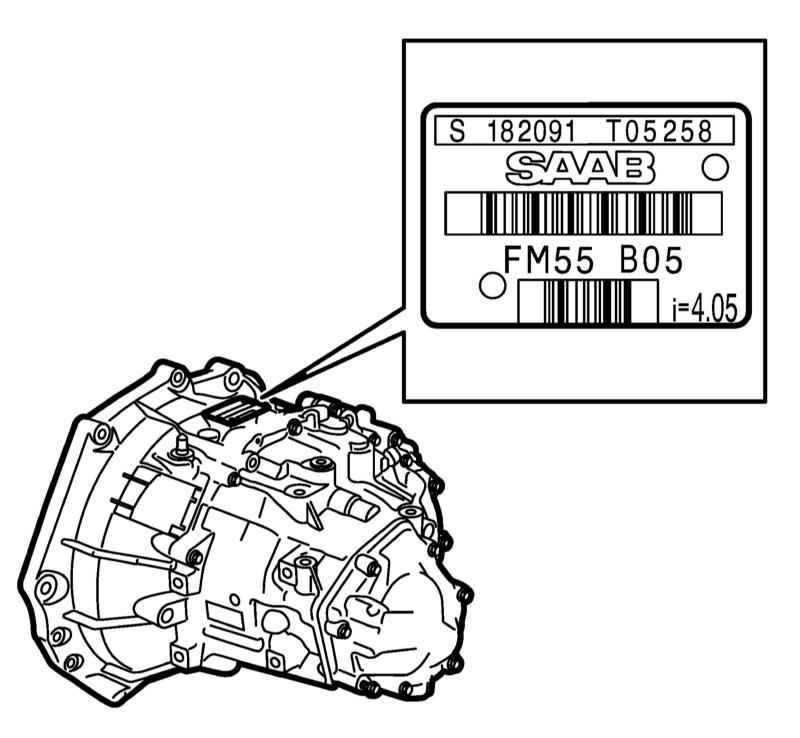

Местоположение и вид идентификационного номера РКПП

Ниже приведена расшифровка идентификационного номера РКПП на примере FM57 B01 A12345.

F — Передний привод

M — Тип трансмиссии (M – РКПП; A – АТ)

5 — Число передач движения вперёд

7 — Полное передаточное отношение на высшей передаче:

  • 0 — 3.2
  • 1 — 3.1
  • 2 — 3.0
  • 9 — 2.3

B — Сочетание с двигателями:

  • A — АТ, устанавливаемая с двигателями B205E, B235E/R и B308E
  • B — РКПП, устанавливаемая с двигателями B205E, B235E/R
  • C — АТ, устанавливаемая с различными двигателями
  • 23 — Поколение
  • A12345 — Обозначение выпускающей линии (A) и серийный номер (12345) РКПП

Идентификационный номер АТ также состоит из трёх групп и отличается от номера РКПП только видом последней группы.

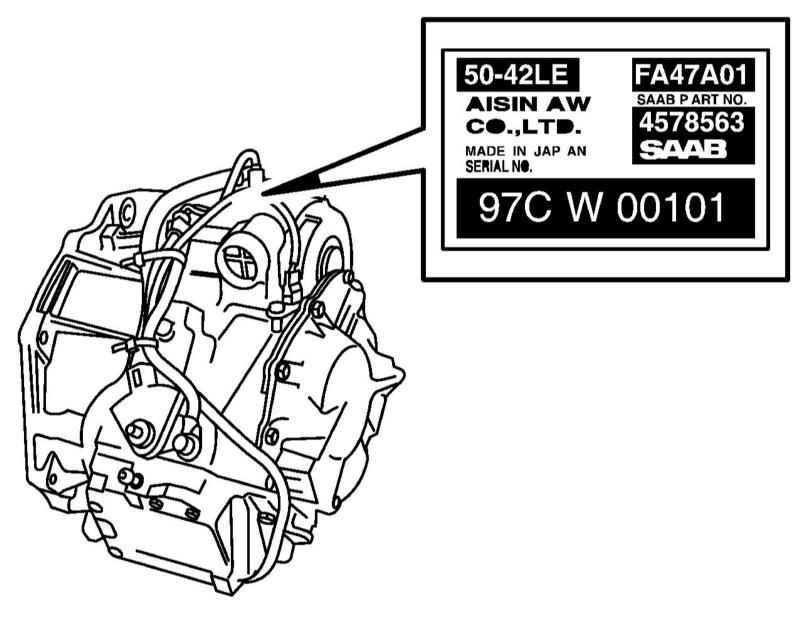

Местоположение и вид идентификационного номера АТ

Ниже приведена расшифровка третьей группы идентификационного номера АТ до 2002 г. вып. на примере 97CW00101.

97 — Год выпуска

C — Месяц выпуска:

A — Январь

B — Февраль

C —Март

D — Апрель

E — Май

F — Июнь

G — Июль

H — Август

J — Сентябрь

K —Октябрь

L — Ноябрь

M — Декабрь

V — Модель АТ

V — AF33-5

W — 50-40LE

00101 — Серийный номер (в месяце выпуска).
