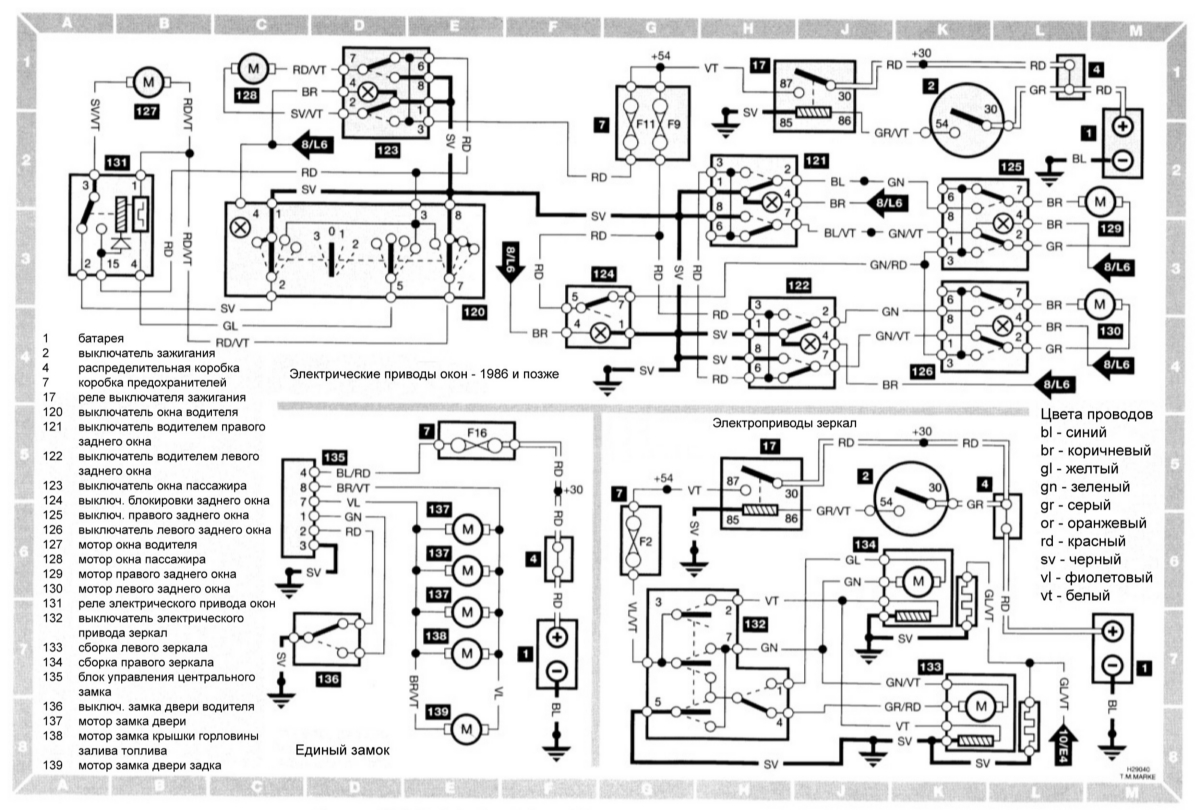

17.22.11. Типичные схемы электрических приводов окон (1986 и позже), единого замка и электроприводов зеркал

Траливали подпись к картинке сбоку
