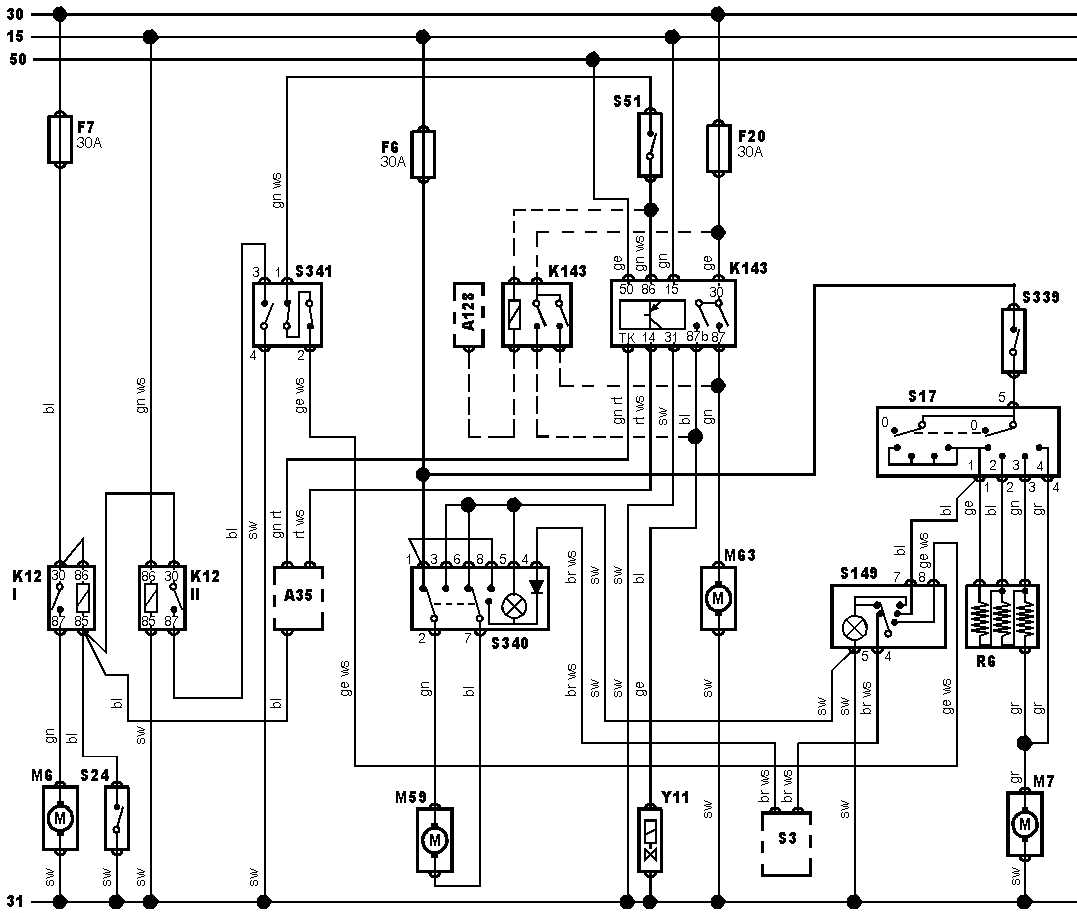

17.22.17. Система кондиционирования воздуха. Модели с 93 г.



Пояснения к схемам

Характеристика

Значение

A4
Блок управления зажиганием
A5
Комбинация приборов
A15
Блок управления темпостатом
A19
Путевой компьютер
A35
Электронный модуль управления (ECM)
A52
Усилитель зажигания
A63
Блок управления кондиционера воздуха
A128
Модуль управления положением дроссельной заслонки
A161
Многофункциональный цифровой дисплей
A175
Усилитель кондиционера воздуха
B24
Датчик температуры охлаждающей жидкости (ECT)
B25
Датчик температуры всасываемого воздуха (IAT)
B28
Датчик температуры рециркулирующего газа системы EGR
B30
Измеритель массы воздуха (MAF)
B33
Датчик скорости автомобиля
B37
Датчик температуры воздуха в салоне
B54
Датчик положения коленчатого вала (CKP)
B61
Датчик температуры внешнего воздуха
B69
Датчик детонации
B72
Подогреваемый кислородный датчик
B75
Датчик оборотов двигателя
B83
Датчик абсолютного давления в трубопроводе (MAP)
B102
Датчик солнечного излучения системы кондиционирования воздуха
B147
Датчик положения дроссельной заслонки (TPS)
B163
Датчик температуры впускного воздуха отопителя/КВ
F
Предохранитель
H63
Контрольная лампа отказов двигателя (MIL)
K12
Реле мотора вентилятора радиатора
K20
Реле топливного насоса
K46
Управляющее реле двигателя
K143
Реле муфты компрессора кондиционера воздуха
K152
Реле насоса подмешивания воздуха
M1 Стартер
M6
Мотор вентилятора радиатора
M7
Мотор вентилятора отопителя/КВ
M12
Топливный насос
M32
Топливоподкачивающий насос в топливном баке
M59
Мотор рециркуляции кондиционера воздуха
M63
Мотор вентилятора конденсатора кондиционера воздуха
M112 В
Мотор привода заслонки направления воздушных потоков отопителя/К
M114
Мотор привода заслонки смешивания воздуха отопителя/КВ
P7
Тахометр
R4
Реостат регулировки подсветки приборов
R6
Резистор оборотов вентилятора отопителя
S3
Выключатель фар
S13
Датчик-выключатель стоп-сигнала
S17
Выключатель мотора вентилятора отопителя/КВ
S24
Температурный датчик-выключатель мотора вентилятора радиатора
S28
Выключатель лампы заднего хода
S29
Выключатель разрешения запуска
S51
Датчик-выключатель температуры испарителя кондиционера воздуха
S104
Датчик-выключатель положения дроссельной заслонки
S149
Главный выключатель кондиционера воздуха
S249
Датчик-выключатель положения селектора АТ
S339
Выключатель направления потока воздуха отопителя/КВ
S340
Выключатель рециркуляции отопителя/КВ
S341
Тройной датчик-выключатель давления хладагента
S344
Датчик-выключатель положений P и N трансмиссии
T1
Катушка зажигания
X1
Диагностический разъем DLC
X56
Разъем регулировки зажигания
X60
Соединение регулировки оборотов холостого хода
X83
Разъем модуля кодировки
X88
Разъем кондиционера воздуха
Y3
Инжектор
Y11
Сцепление компрессора кондиционера воздуха
Y14
Инжектор холодного запуска
Y28
Э/магнитный клапан рециркуляции отработавших газов (EGR)
Y56
Исполнительное устройство системы стабилизации оборотов холостого хода (ISC)
Y63
Э/магнит управления давлением топлива
Y68
Клапан регулировки сброса турбокомпрессора
Y81
Исполнительное устройство привода распределительного вала
Y99
Клапан управления воздухом холостого хода (IAC)
Y102
Э/магнитный клапан воздуха впускного трубопровода
Y104
Клапан продувки угольного адсорбера системы EVAP
15
Положение ON замка зажигания
30
“+” батареи
31
“-” батареи
50
Замок зажигания – сигнал запуска

Обозначения цветов на схемах

Характеристика

Значение

bl
Синий
br
коричневый
el
Кремовый
ge
Желтый
gn
Зеленый
gr
Серый
nf
Прозрачный
og
Оранжевый
rs
Розовый
rt
Красный
sw
Черный
vi
Фиолетовый
ws
Белый
hbl
Голубой
hgn
Салатный
rbr
Бордовый
