14.1. Спецификации

Напряжение бортового электропитания, В 12 (“-” на корпусе)

(Сведения по системе электрооборудования двигателя приведены в Главе Электрооборудование двигателя).

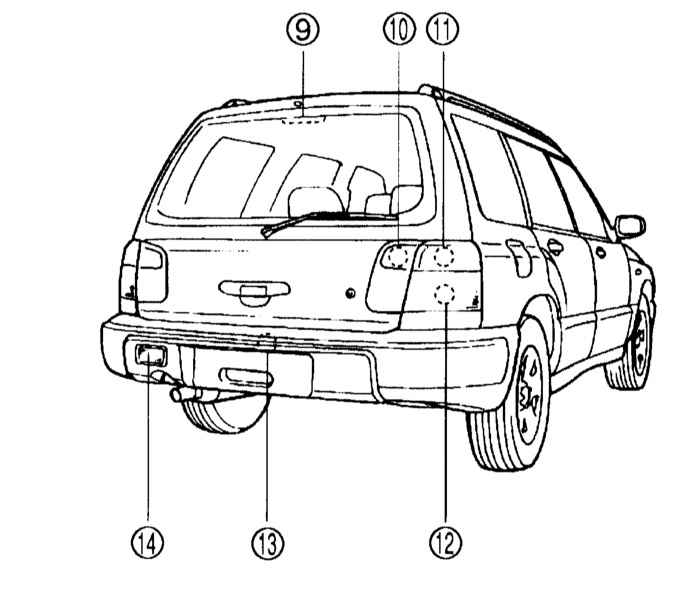

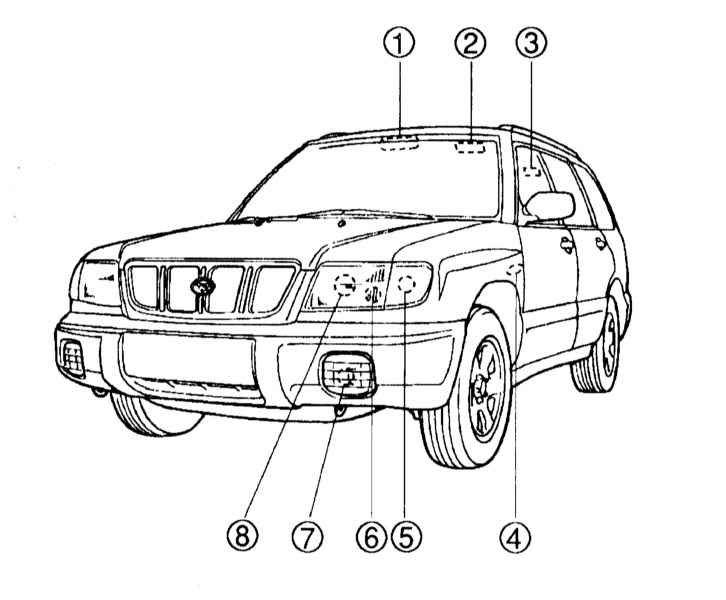

Лампы накаливания


Осветительный прибор

Тип лампы

Рабочие характеристики

1
Индивидуальные салонные светильники
  —
12В-8Вт
2
Главный салонный светильник
  —
12В-8Вт
3
Лампа освещения багажного отделения
  —
12В-5Вт
4
Боковой повторитель указателя поворота
W5W
12В-5Вт
5
Передний указатель поворота
PY21W
12В-21Вт
6
Габаритный огонь
W5W
12В-5Вт
7
Противотуманная фара
HB4
12В-51Вт
8
Головная фара
H4
12В-60/55Вт
9
Стоп-сигнал верхнего уровня
R10W
12В-10Вт
10
Огонь заднего хода
W16W
12В-16Вт
11
Задний указатель поворота
PY21W
12В-21Вт
12
Стоп-сигнал/задний габаритный огонь
W21/5W
12В-21/5Вт
13
Фонарь подсветки номерного знака
W5
12В-5Вт
14
Туманный фонарь
P21W
12В-21Вт

Предохранители

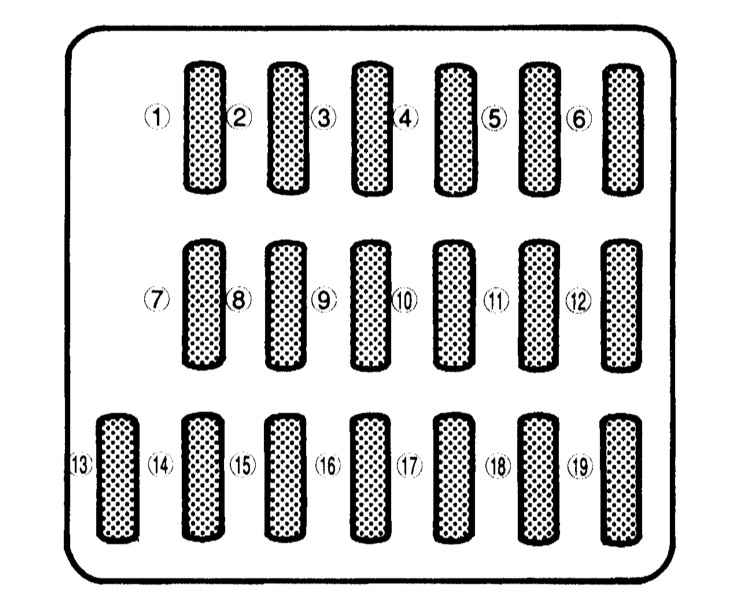

Схема размещения предохранителей в салонном монтажном блоке

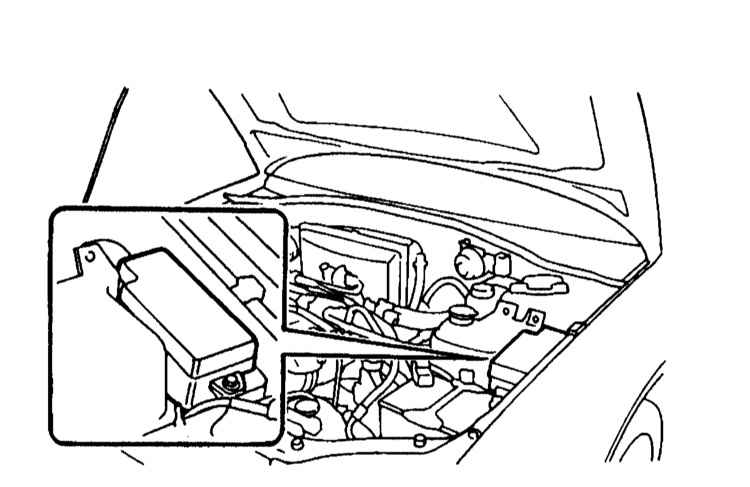

Размещение коробки предохранителей под капотом

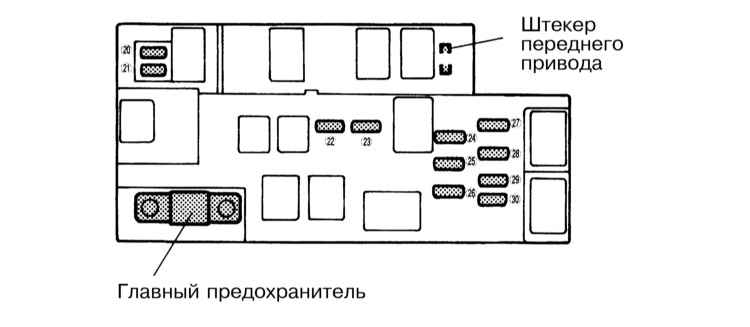

Схема размещения предохранителей в монтажном блоке двигательного отсека


Предохранитель

Номинальная сила тока

Защищаемый контур

1 15А Вентилятор отопителя
2 15А Вентилятор отопителя
3 15А Единый замок; Дистанционный привод единого замка
4 20A Прикуриватель; Электропривод зеркал заднего вида
5 10А Задние фонари; Задние габариты
6 15А Подушки безопасности
7 15А Противотуманные фары
8 20A Электромагнитный клапан ABS
9 15А Аудиосистема; Часы
10 10А Задний туманный фонарь
11 15А Система зажигания; Подушки безопасности
12 10А Регулятор интенсивности подсветки
13 15А Обогрев заднего стекла
14   —   Свободный
15 20A Очистители/омыватели стекол
16 20A Стоп-сигнал
17 15А К/В
18 15А Огни заднего хода; Темпостат; ABS
19 20A Розетка электропитания;
Подогрев сидений

Предохранитель

Номинальная сила тока

Защищаемый контур

20 20А Вентилятор системы охлаждения (главный)
21 20А Вентилятор системы охлаждения (вспомогательный)
22 20А Аварийная сигнализация; Звуковой сигнал
23 15А Аварийная сигнализация; Звуковой сигнал
24 15А Приборы; Контрольная лампа SRS
25 10А Блок управления АТ (TCM)
26 10А Генератор
27 15А Правая головная фара
28 15А Левая головная фара
29 20А Переключатель режимов функционирования наружных осветительных приборов
30 15А Контрольная лампа противоугонной системы; Часы; салонный светильник

Список кодов неисправностей SRS

№ кода

Источник отказа

05 Модуль передней водительской подушки безопасности; Кабельный барабан; Главный жгут электропроводки SRS; ECU SRS
11 Кабельный барабан; Модуль передней водительской подушки безопасности; Главный жгут электропроводки SRS; ECU SRS
12 Модуль передней пассажирской подушки безопасности; Главный жгут электропроводки SRS, ECU SRS
15 Модуль передней водительской подушки безопасности; Кабельный барабан; Главный жгут электропроводки SRS; ECU SRS
16 Главный жгут электропроводки SRS; Модуль передней пассажирской подушки безопасности; ECU SRS
21 ECU SRS
22 ECU SRS
25 Предохранитель № 6; Главный жгут электропроводки SRS, ECU SRS; Жгут кузовной электропроводки
26 Модуль левой боковой подушки безопасности
31 Главный жгут электропроводки SRS; Цепь датчика правой передней подушки безопасности
32 Главный жгут электропроводки SRS; Цепь датчика левой передней подушки безопасности
41 Модуль правой боковой подушки безопасности
42 Модуль левой боковой подушки безопасности
45 ECU SRS; Модуль правой боковой подушки безопасности
46 ECU SRS; Модуль левой боковой подушки безопасности
51 Датчик правой боковой подушки безопасности
52 Датчик левой боковой подушки безопасности
53 Датчик правой боковой подушки безопасности
54 Датчик левой боковой подушки безопасности
55 Модули боковых подушек безопасности

Список кодов неисправностей темпостата

№ кода

Источник отказа

11 Датчик-выключатель стоп-сигналов
12 Датчик-выключатель размыкания цепи стартера (РКПП)/разрешения запуска (АТ)
13 VSS 2 (ограничитель низкоскоростного режима)
14 Выключатели SET/COAST, RESUME/ACCEL и CANCEL
21 Вакуумный клапан и вентиляционные клапаны 1 и 2
22 Вакуумный клапан и вентиляционные клапаны 1 и 2
23 Вакуумный клапан и вентиляционные клапаны 1 и 2
24 VSS 2
25 Встроенное реле ECU темпостата; ОЗУ центрального процессора

Усилия затягивания резьбовых соединений, Нм

Болты крепления модуля управления (ECU) SRS
23 ÷ 27
Гайка крепления датчика передней подушки безопасности
16 ÷ 24
Гайка крепления рулевого колеса
30 ÷ 39
Винты крепления сборки комбинированных подрулевых переключателей
2.0 ÷ 3.0
Болты крепления датчиков боковых подушек безопасности
8.0 ÷ 12.0
Болты крепления передней пассажирской подушки безопасности
5.4 ÷ 9.4
