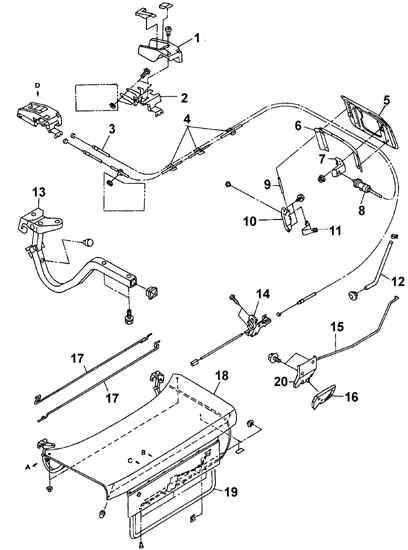

13.20. Замок багажникаРасположение элементов замка багажника, цилиндра замка и троса открытия
замка
|
1 – декоративная накладка ручки открытия
замка багажника
2 – ручка открытия замка багажника
3 – трос
4 – скоба крепления троса
5 – откидная створка топливозаливной горловины
6 – уплотнение
7 – ударная пластина
8 – фиксатор замка
9 – штифт
|
10 – шарнир
11 – пружина
12 – дренажная трубка
13 – шарнир крышки багажника
14 – замок
15 – тяга
16 – кожух
17 – торсионы
18 – крышка багажника
19 – уплотнение
20 – цилиндр замка |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте крышку багажника и
снимите отделку багажника около замка багажника. Используя маркер,
отметьте расположение замка багажника. |
 |

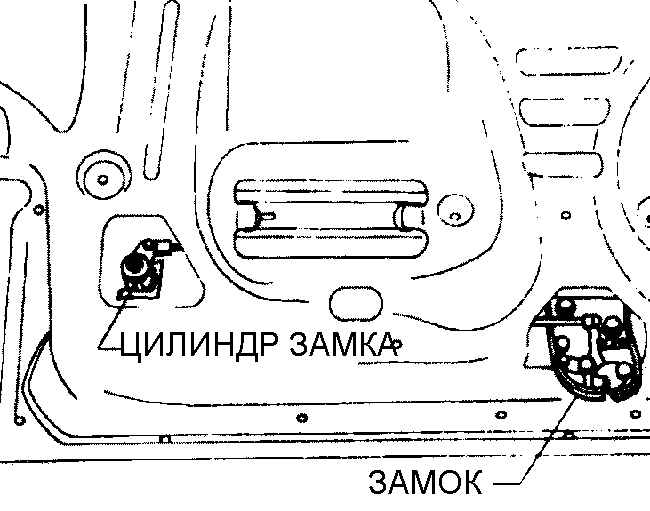

2. Перед снятием замка багажника
снимите тягу, соединяющую замок с цилиндром замка. |
| 3. Отсоедините трос открытия крышки
багажника от скоб крепления к крышке багажника. |

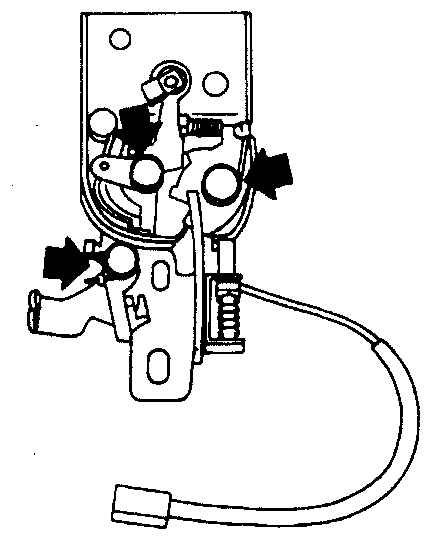

| 4. Отвинтите два болта крепления
замка, отсоедините от замка трос и снимите замок открытия багажника. |
 |
5. Установка производится в последовательности,
обратной снятию. При этом смажьте рабочие поверхности замка багажника. |
|
|
|
