11.30. Снятие, установка и проверка исправности функционирования задних колесных датчиков ABS

1. Отсоедините отрицательный провод от батареи.
2. Поддомкратьте автомобиль и установите его на подпорки.

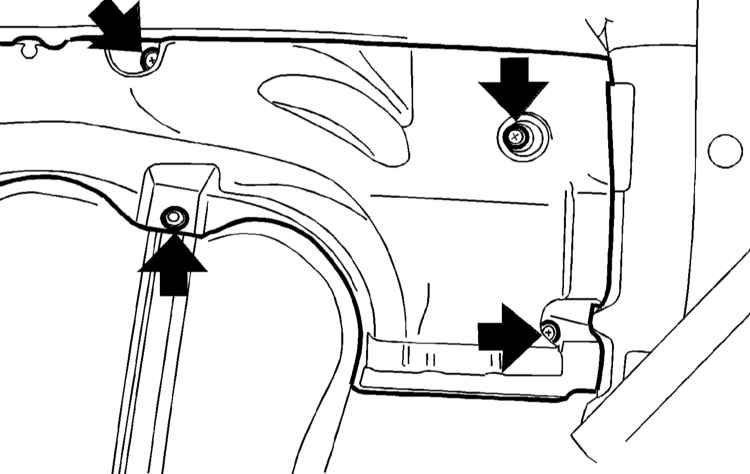

3. Снимите защитный экран топливного бака.

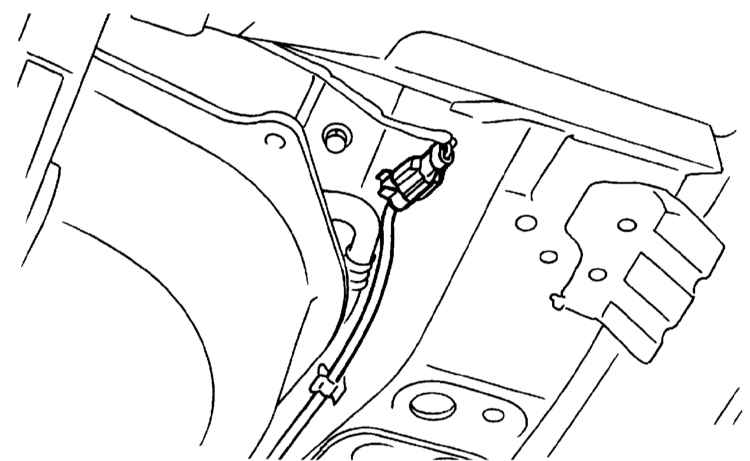

4. Отсоедините электропроводку колесного датчика.

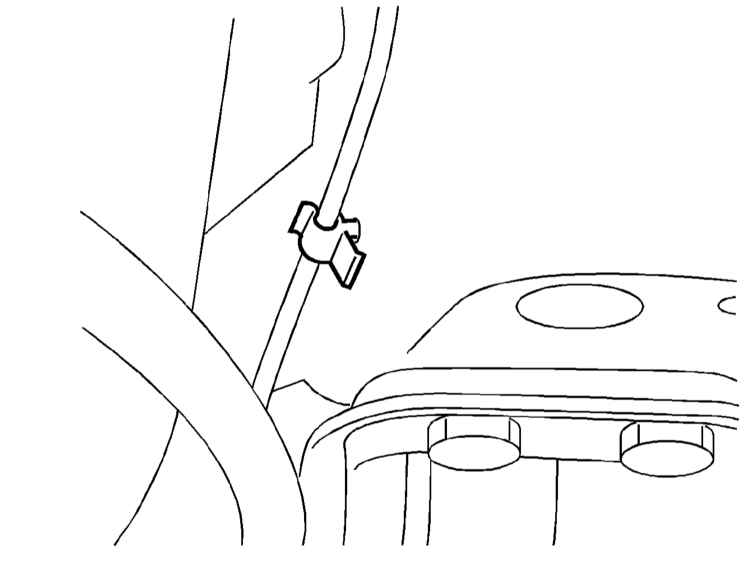

5. Отпустите промежуточный фиксатор крепления жгута электропроводки датчика на кузовном элементе.

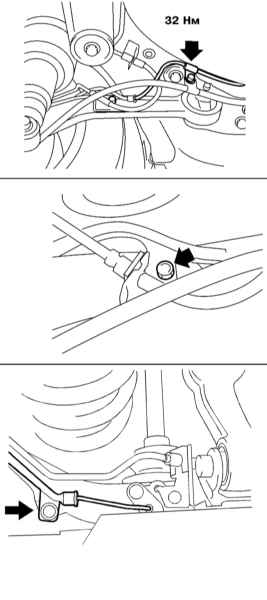

6. Выверните болты крепления опорных кронштейнов жгута.

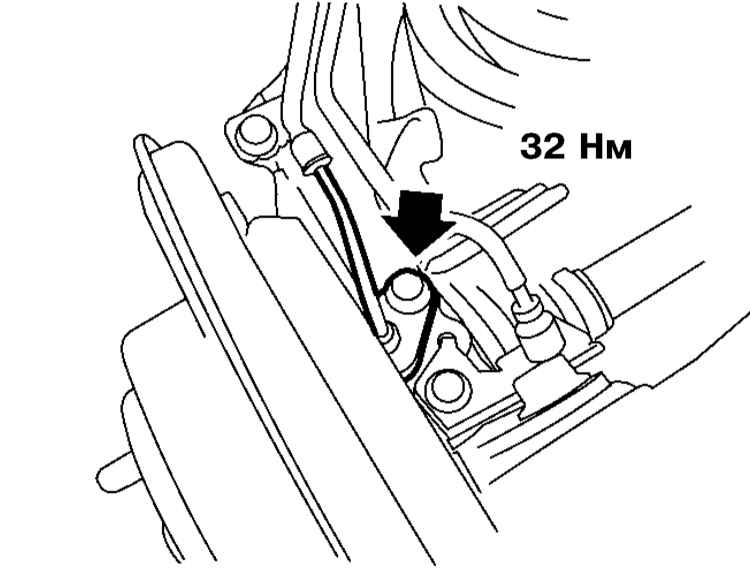

7. Снимите датчик ABS с рычага подвески, - не тяните датчик за жгут электропроводки, постарайтесь не повредить полюсный наконечник.

8. Для проверки состояния ротора датчика, вмонтированного в шарнирную сборку, снимите приводной вал.

См. также Раздел Диагностика отказов ABS.

Описание процедур проверки и регулировки колесных датчиков приведено в Разделе Снятие, установка и проверка исправности функционирования передних колесных датчиков ABS с той лишь разницей, что номинальная величина рабочего зазора (S) составляет для задних датчиков 0.44 ÷ 0.94 мм. Регулировка производится путем подбора прокладки № 26755АА000.

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за правильностью прокладки и надежностью фиксации жгута электропроводки (левый датчик - желтая изоляция, правый - белая). Весь крепеж следует затягивать с требуемым усилием (см. Спецификации и сопроводительные иллюстрации к подразделу «Снятие»). Не забудьте отрегулировать рабочие зазоры путем подбора прокладки № 26755АА000.
