14.6. Детали прокладки бортовой электропроводки

 Перечень сокращений приведен в Приложении к схемам электрических соединений.

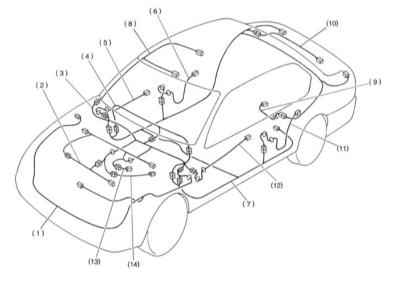

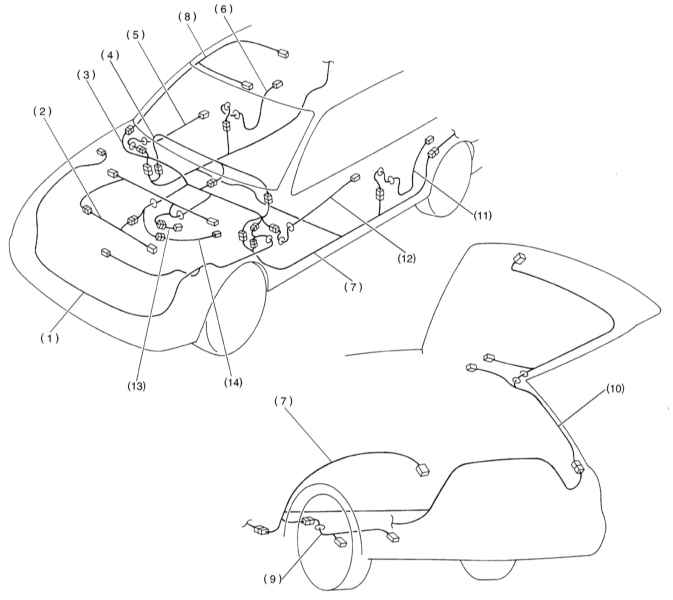

Общая схема прокладки бортовой электропроводки на моделях Седан

1 — Передняя коса
2 — Коса электропроводки двигателя
3 — Коса электропроводки задней переборки двигательного отсека
4 — Коса электропроводки панели приборов
5 — Коса электропроводки правой передней двери
6 — Коса электропроводки правой задней двери
7 — Задняя коса

8 — Верхняя коса
9 — Коса электропроводки топливного бака
10 — Коса электропроводки крышки багажного отделения
11 — Коса электропроводки левой задней двери
12 — Коса электропроводки левой передней двери
13 — Коса электропроводки трансмиссии
14 — Электропроводка посткаталитического (заднего) лямбда-зонда

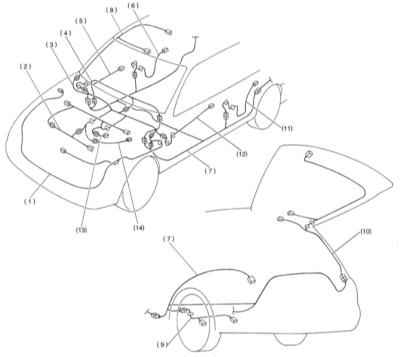

Общая схема прокладки бортовой электропроводки на моделях Legacy Универсал/Outback

1 — Передняя коса
2 — Коса электропроводки двигателя
3 — Коса электропроводки задней переборки двигательного отсека
4 — Коса электропроводки панели приборов
5 — Коса электропроводки правой передней двери
6 — Коса электропроводки правой задней двери
7 — Задняя коса

8 — Верхняя коса
9 — Коса электропроводки топливного бака
10 — Коса электропроводки двери задка
11 — Коса электропроводки левой задней двери
12 — Коса электропроводки левой передней двери
13 — Коса электропроводки трансмиссии
14 — Электропроводка посткаталитического (заднего) лямбда-зонда

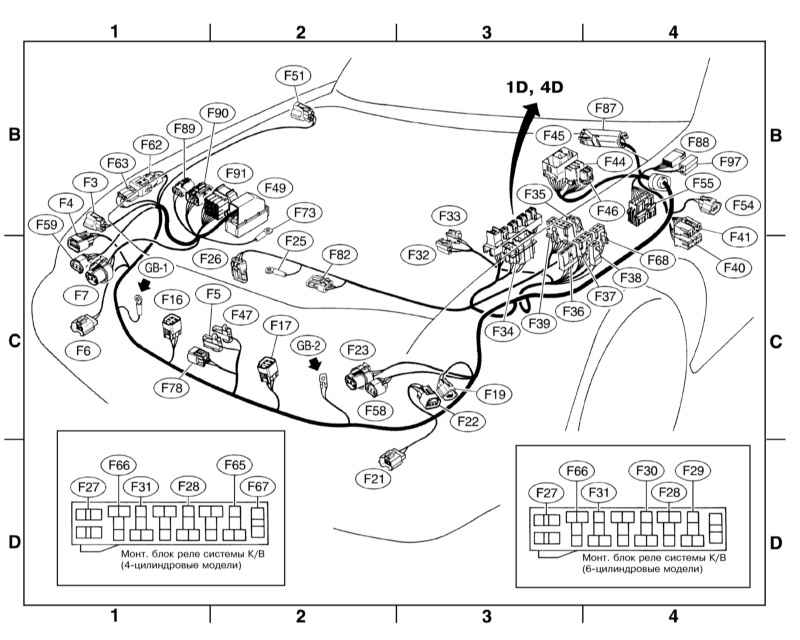

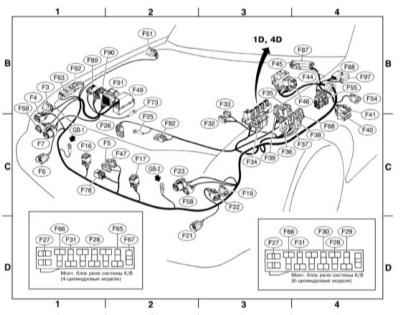

Передняя коса



Конструкция и идентификационная карта элементов передней косы представлены на иллюстрации и в таблице 1.

Табл. 1 Идентификационная карта элементов передней косы бортовой электропроводки

Контактный разъем
Точка подсоединения

Клемма

Цвет

Размещение

Название

F3

2

Серый

В-1



Правый передний указатель поворота

F4

3

Серый

В1



Правый передний габаритный огонь

F5

1

Черный

С-1



Клаксон

F6

2

Синий

С-1



Правая противотуманная фара

F7

3

Серый

С-1



Левая фара

F16

2

Черный

С-1



Э/мотор вспом. вентилятора сист. охл. (4-цил. модели)

4

Серый

С-1



Э/мотор вспом. вентилятора сист. охл. (6-цил. модели)

F17

2

Черный

С-2



Э/мотор главного вентилятора сист. охл. (4-цил. модели)

4

Серый

С-2



Э/мотор главного вентилятора сист. охл. (6-цил. модели)

F19

2

Серый

С-3



Левый передний указатель поворота

F21

2

Синий

D-3



Левая противотуманная фара

F22

3

Серый

С-3



Левый передний габаритный огонь

F23

3

Серый

С-2



Левая фара

F25

1

Бесцв.

С-2



Генератор

F26

3

Зеленый

С-2



F27

4

Черный

А-3



Предохранитель К/В (монт. блок реле)

F28

4

Черный

А-3



Реле вспом. вентилятора К/В (монт. блок реле, 4-цил. модели)

4

Черный

А-4



Реле-1 вспом. вентилятора К/В (монт. блок реле, 6-цил. модели)

F29

4

Черный

А-4



Реле-2 вспом. вентилятора К/В (монт. блок реле, 6-цил. модели)

F30

4

Черный

А-3



Реле-2 главного вентилятора (монт. блок реле, 6-цил. модели)

F31

4

Черный

А-3



Реле К/В (монт. блок реле)

F32

2

Зеленый

С-3



Э/мотор насоса подачи жидкости омывания ветр. стекла

F33

2

Бесцв.

В-3



Э/мотор насоса подачи жидкости омывания задн. стекла

F34

4

Черный

С-3



Монт. блок низкоамперных предохранителей (SBF)

F35

2

Черный

В-4



М/В

F36

3

Бесцв.

С-4

F37

6

Черный

С-4

F38

1

Бесцв.

С-4

F39

8

Черный

В-3

F40

9

Коричн.

С-4



F/В

F41

7

Серый

В-4



F44

8

Бесцв.

В-4

В61


Коса электропроводки задней переборки двиг. отсека

F45

66

Серый

В-3

В62

Многоконтактная соед. колодка косы электропроводки задн. переборки

F46

4

Бесцв.

В-4

В108

Коса электропроводки задней переборки двиг. отсека (6-цил. модели)

F47

1

Черный

С-2



Клаксон

F49

31

Черный

В-2



Модуль управления ABS

F51

2

Черный

В-2



Боковой повторитель указателя правого поворота

F54

2

Черный

В-4



Боковой повторитель указателя левого поворота

F55

12

Бесцв.

В-4

R49

Задняя коса

F58

3

Серый

D-1



Корректор левой фары

F59

3

Серый

С-1

F63

Корректор правой фары

F62

3

Серый

В-1

F62

Экранированный разъем ABS

F63

3

Серый

В-1



F65

4

Черный

А-4



Реле правой противотуманной фары (монт. блок реле)

F66

4

Черный

А-3



Реле главного вентилятора сист. охл. (монт. блок реле, 4-цил. модели)

4

Черный

А-3



Реле-1 главного вентилятора сист. охл. (монт. блок реле, 6-цил. модели)

F67

2

Черный

А-4



Выключатель FWD (монт блок реле, модели без VDC)

F68

4

Черный

С-4



М/В

F73

1

Бесцв.

В-2



Заземление э/мотора ABS

F78

2

Черный

С-1



Датчик температуры наружного воздуха

F82

1

Черный

С-2



Магнитная муфта сцепления компрессора К/В (4-цил. модели)

3

Черный

С-2



Магнитная муфта сцепления компрессора К/В (6-цил. модели)

F87

83

Черный

В-4



Модуль управления VDC

F88

6

Бесцв.

В-4



Экранированный разъем VDC

F89

2

Серый

В-1



Монтажный блок реле VDC

F90

6

Черный

В-2



F91

16

Черный

В-2



Гидромодулятор VDC

F93

8

Серый

С-3



Электромагнитный клапан А/S

F97

2

Бесцв.

В-4

Бесцв.

Конденсатор ABS

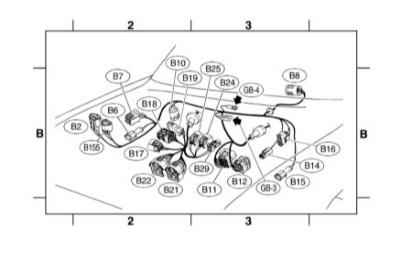

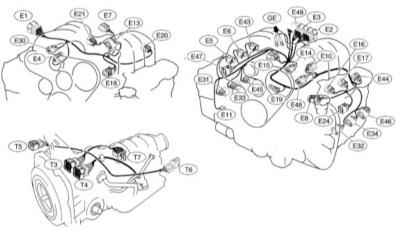

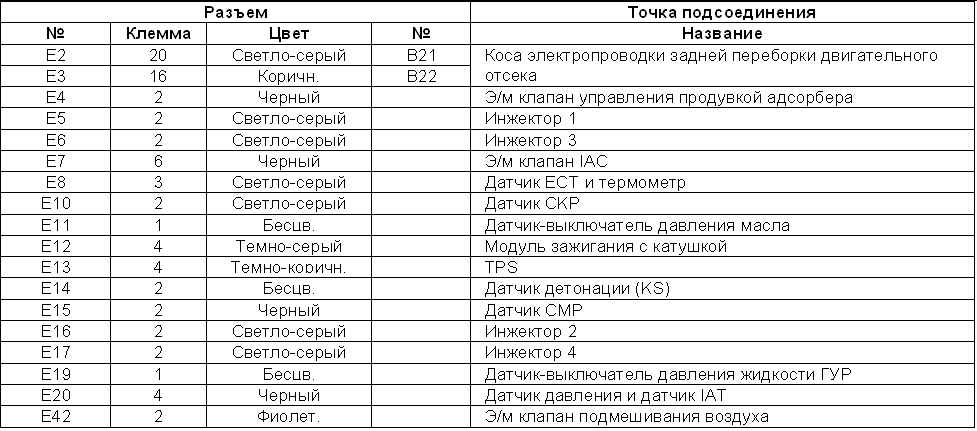

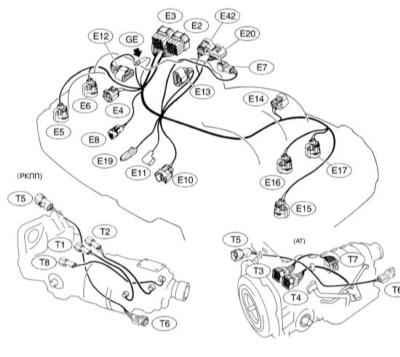

Коса электропроводки двигательного отсека со стороны двигателя

4-цилиндровые модели

Конструкция и идентификационная карта элементов косы электропроводки задней переборки двигательного отсека со стороны двигателя 4-цилиндровых моделей представлены на иллюстрации и в таблице 2.

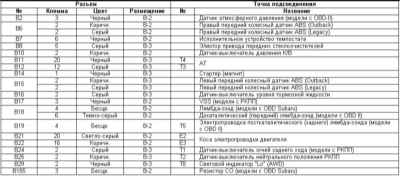

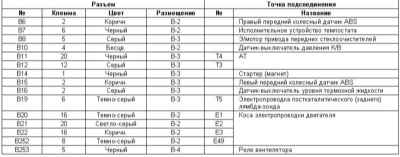

Табл. 2 Идентификационная карта элементов косы электропроводки задней переборки двигательного отсека со стороны двигателя (4-цилиндровые модели)

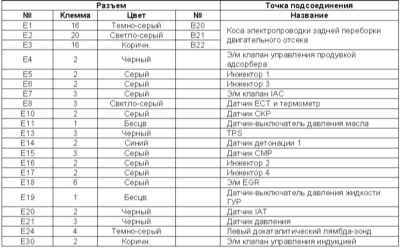

6-цилиндровые модели

Конструкция и идентификационная карта элементов косы электропроводки задней переборки двигательного отсека со стороны двигателя 6-цилиндровых моделей представлены на сопр. иллюстрации и в таблице 3 (ниже).




Табл.3 Идентификационная карта элементов косы электропроводки задней переборки двигательного отсека со стороны двигателя (6-цилиндровые модели)

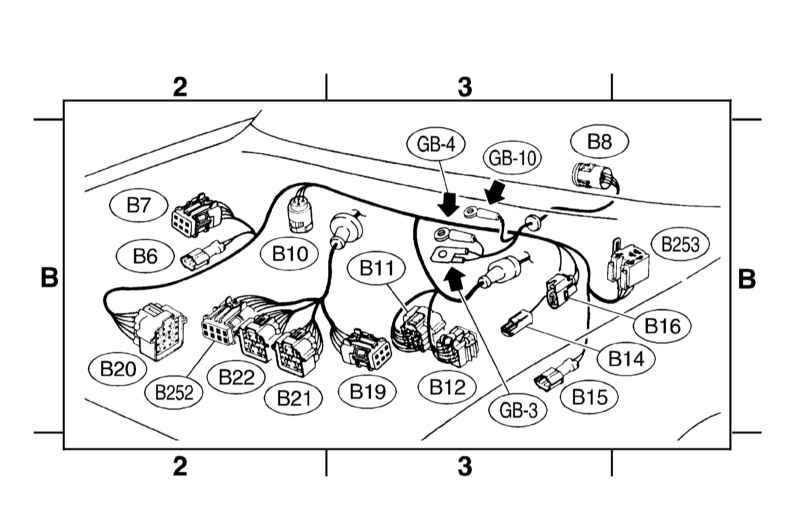

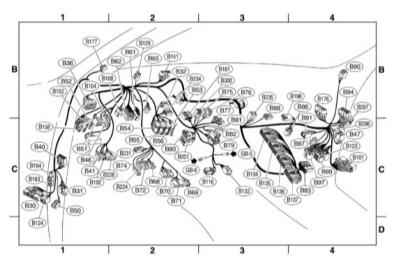

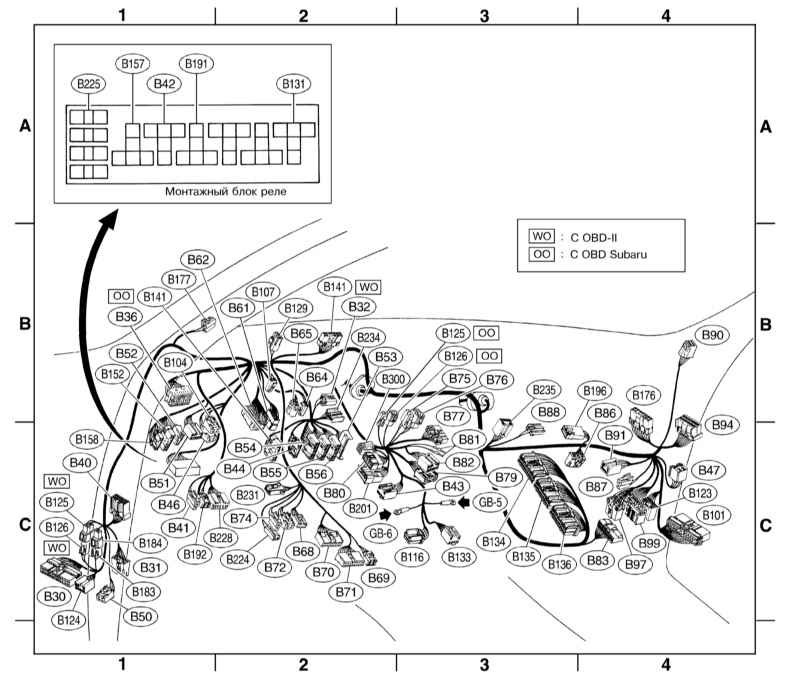

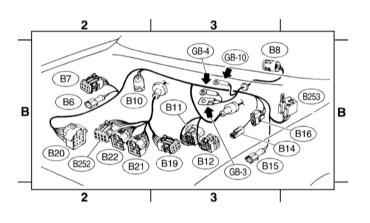

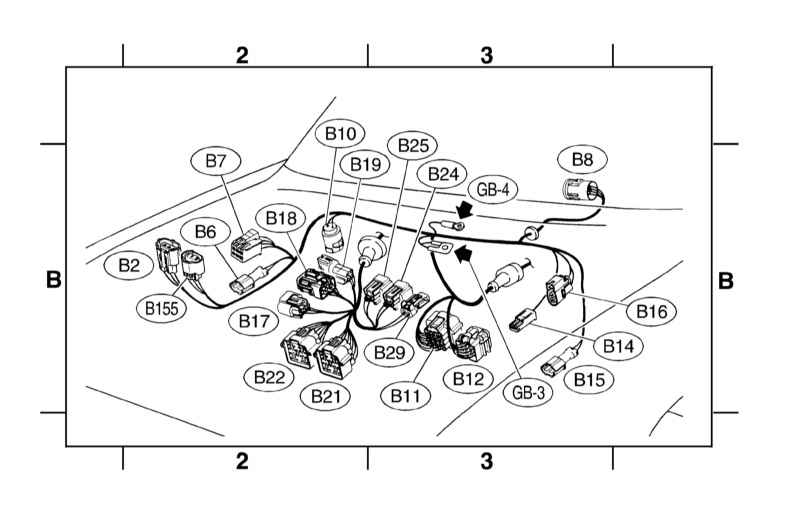

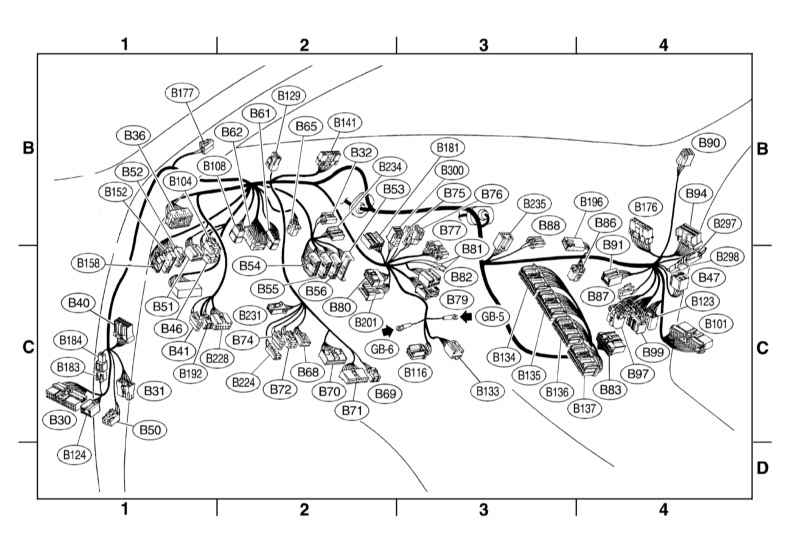

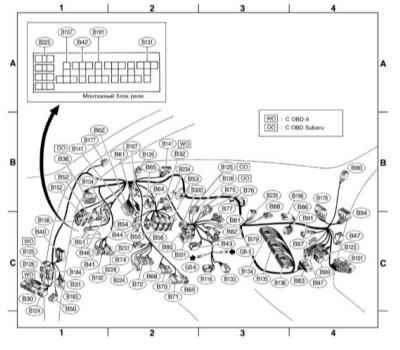

Коса электропроводки двигательного отсека со стороны салона

4-цилиндровые модели


Конструкция и идентификационная карта элементов косы электропроводки задней переборки двигательного отсека со стороны салона 4-цилиндровых моделей представлены на иллюстрации и в таблице 4.




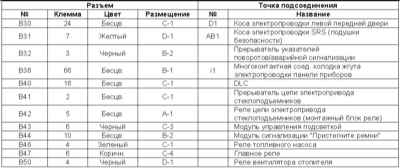

Табл. 4 Идентификационная карта элементов косы электропроводки задней переборки двигательного отсека со стороны салона (4-цилиндровые модели)


Разъем
Точка подсоединения
Клемма
Цвет
Размещение
Название

B51

8

Бесцв.

С-1

F/В

B52

7

Бесцв.

В-1

B53

12

Черный

В-2

Экранированный разъем АТ

B54

23

Бесцв.

С-2

TCM

B55

23

Серый

С-2

B56

23

Зеленый

С-2

B61

8

Бесцв.

В-2

F44

Передняя коса

B62

66

Бесцв.

В-2

F45

Многоконтактная соед. колодка передней косы

B64

2

Черный

В-2

Датчик-выключатель стоп-сигналов

B65

4

Черный

В-2

Датчик-выключатель стоп-сигналов/торможения (модели с темпостатом)

B68

5

Черный

С-2

Рабочий переключатель темпостата

B69

4

Бесцв.

D-2

Комбинированный переключатель

B70

18

Бесцв.

С-2

B71

17

Бесцв.

С-2

B72

4

Синий

С-2

Выключатель зажигания

B74

2

Черный

С-2

Датчик-выключатель сигнализации "Извлеките ключ"

B75

2

Зеленый

В-3

B76

Разъем режима диагностики

B76

2

Зеленый

В-3

B75

B77

10

Коричн.

В-3

Исполнительное устройство режимов

B79

14

Серый

С-3

Контрольный разъем

B80

8

Черный

С-2

i20

Коса электропроводки панели приборов

B81

1?2

Бесцв.

С-3

Диагностическая клемма (заземление)

B82

8

Бесцв.

С-3

Диагностический разъем

B83

12

Бесцв.

С-4

Соед. разъем экрана и заземления датчика (E/G) (модели с OBD Subaru)

4

Бесцв.

С-4

Соед. разъем экрана и заземления датчика (E/G) (модели с OBD-II)

B86

4

Бесцв.

В-4

Резистор э/мотора вентилятора отопителя (модели с автоматической системой К/В)

6

Черный

В-4

Резистор э/мотора вентилятора отопителя (модели с ручной системой К/В)

B87

2

Бесцв.

С-4

Э/мотор вентилятора отопителя

B88

3

Черный

В-3

Термовыключатель испарителя (модели с ручной системой К/В)

3

Бесцв.

В-3

Термовыключатель испарителя (модели с автоматической системой К/В)

B90

4

Бесцв.

В-4

R50

Верхняя коса (модели без подсветки туалетного зеркальца)

6

Бесцв.

В-4

R50

Верхняя коса (модели с подсветкой туалетного зеркальца)

B91

6

Черный

С-4

Исполнительное устройство заслонки переключения режимов циркуляции воздуха

B94

20

Черный

В-4

Модуль управления темпостата

B97

8

Бесцв.

С-4

R1

Задняя коса

B99

20

Бесцв.

С-4

R3

B101

24

Бесцв.

С-4

D11

Коса электропроводки правой передней двери

B104

4

Бесцв.

В-1

Реле обогрева сидений/задней розетки

B107

2

Синий

В-2

Датчик-выключатель сцепления (модели с темпостатом)

B116

6

Бесцв.

С-3

Подсветка рычага селектора АТ

B123

8

Бесцв.

С-4

R48

Задняя коса

B124

8

Бесцв.

D-1

D53

Коса электропроводки левой передней двери

B125

1

Черный

В-3

B126

Разъем считывания данных памяти (модели с OBD Subaru)

2

Зеленый

С-1

B126

Разъем окончания линии (модели с OBD-II)

B126

1

Черный

В-3

B125

Разъем считывания данных памяти (модели с OBD-II)

2

Зеленый

С-1

B125

Разъем окончания линии (модели с OBD-II)

B129

2

Бесцв.

В-2

Датчик-выключатель активации режима kickdown (модели с АТ)

B131

5

Бесцв.

А-2

Реле заднего туманного освещения (монт. блок реле)

B133

6

Бесцв.

С-3

Выключатели режимов "POWER" и "HOLD"

B134

35

Бесцв.

С-3

ECM

B135

28

Бесцв.

С-3

B136

30

Бесцв.

С-3

B141

12

Бесцв.

А-3/В-2

Модуль управления системы иммобилизации двигателя

B152

12

Бесцв.

В-1

F/В

B157

5

Бесцв.

А-1

Реле зажигания (монт. блок реле)

B158

10

Серый

С-1

F/В

B176

18

Бесцв.

В-4

Модуль управления единого замка

B177

2

Бесцв.

В-1

Обогрев щеток стеклоочистителей

B183

1

Бесцв.

С-1

B184

Регистрационный разъем единого замка

B184

1

Бесцв.

С-1

B183

B191

5

Бесцв.

А-1

Реле обогрева щеток стеклоочистителей (монт. блок реле)

B192

4

Бесцв.

С-1

Таймер отключения обогрева щеток стеклоочистителей

B196

2

Бесцв.

В-4

Диод (заднее туманное освещение)

B201

10

Черный

С-2

i40

Коса электропроводки панели приборов

B224

2

Бесцв.

С-2

Подсветка выключателя ключа

B225

8

Бесцв.

А-1

Предохранитель (монт. блок реле)

B228

15

Бесцв.

С-2

Разъем подключения дополнительного оборудования (ОР)

B231

4

Черный

С-2

Датчик угла поворота рулевого коелса (VDC)

B234

6

Бесцв.

В-2

Соединительный разъем (VDC)

B235

6

Черный

В-3

Исполнительное устройство смесительной заслонки автоматической системы К/В

B300

6

Бесцв.

В-3

Контрольный разъем окончания линии


6-цилиндровые модели

Конструкция и идентификационная карта элементов косы электропроводки задней переборки двигательного отсека со стороны салона 6-цилиндровых моделей представлены на иллюстрации и в таблице 5.

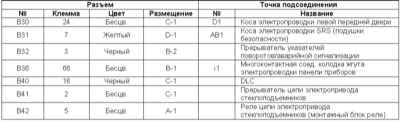

Табл. 5 Идентификационная карта элементов косы электропроводки задней переборки двигательного отсека со стороны салона (6-цилиндровые модели)

Разъем
Точка подсоединения

Клемма

Цвет

Размещение

Название

B46

4

Зеленый

С-1

Реле топливного насоса

B47

6

Коричн.

С-4

Главное реле

B48

5

Бесцв.

А-2

Реле переднего противотуманного освещения (монт. блок реле)

B50

4

Черный

D-1

Реле вентилятора отопителя

B51

8

Бесцв.

С-1

F/В

B52

7

Бесцв.

В-1

B53

12

Черный

В-2

Экранированный разъем АТ

B54

24

Бесцв.

С-2

TCM

B55

24

Серый

С-2

B56

24

Зеленый

С-2

B61

8

Бесцв.

В-2

F44

Передняя коса

B62

66

Бесцв.

В-2

F45

Многоконтактная соед. колодка передней косы

B65

4

Черный

В-2

Датчик-выключатель стоп-сигналов/торможения

B68

5

Черный

С-2

Рабочий переключатель темпостата

B69

4

Бесцв.

D-2

Комбинированный переключатель

B70

18

Бесцв.

С-2

B71

17

Бесцв.

С-2

B72

4

Синий

С-2

Выключатель зажигания

B74

2

Черный

С-2

Датчик-выключатель сигнализации "Извлеките ключ"

B75

2

Зеленый

В-3

B76

Разъем режима диагностики

B76

2

Зеленый

В-3

B75

B77

10

Коричн.

В-3

Исполнительное устройство режимов

B79

14

Серый

С-3

Контрольный разъем

B80

8

Черный

С-2

i20

Коса электропроводки панели приборов

B81

1?2

Бесцв.

С-3

Диагностическая клемма (заземление)

B82

8

Бесцв.

С-3

Диагностический разъем

B83

22

Бесцв.

С-4

Соед. разъем экрана и заземления датчика (E/G) (модели с OBD Subaru)

B86

4

Бесцв.

В-4

Резистор э/мотора вентилятора отопителя (модели с автоматической системой К/В)

B87

2

Бесцв.

С-4

Э/мотор вентилятора отопителя

B88

3

Бесцв.

В-3

Термовыключатель испарителя (модели с ручной системой К/В)

B90

6

Бесцв.

В-4

R50

Верхняя коса

B91

6

Черный

С-4

Исполнительное устройство заслонки переключения режимов циркуляции воздуха

B94

20

Черный

В-4

Модуль управления темпостата

B97

8

Бесцв.

С-4

R1

Задняя коса

B99

20

Бесцв.

С-4

R3

B101

24

Бесцв.

С-4

D11

Коса электропроводки правой передней двери

B104

4

Бесцв.

В-1

Реле обогрева сидений/задней розетки

B108

4

Бесцв.

В-2

Передняя коса

B116

6

Бесцв.

С-3

Подсветка рычага селектора АТ

B123

8

Бесцв.

С-4

R48

Задняя коса

B124

8

Бесцв.

D-1

D53

Коса электропроводки левой передней двери

B129

2

Бесцв.

В-2

Датчик-выключатель активации режима kickdown (модели с АТ)

B131

5

Бесцв.

А-2

Реле заднего туманного освещения (монт. блок реле)

B133

6

Бесцв.

С-3

Выключатели режимов "POWER" и "HOLD"

B134

22

Бесцв.

С-3

ECM

B135

28

Бесцв.

С-3

B136

24

Бесцв.

С-3

B137

31

Бесцв.

С-4

B141

12

Бесцв.

А-3

Модуль управления системы иммобилизации двигателя

B152

12

Бесцв.

В-1

F/В

B157

5

Бесцв.

А-1

Реле зажигания (монт. блок реле)

B158

10

Серый

С-1

F/В

B176

18

Бесцв.

В-4

Модуль управления единого замка

B177

2

Бесцв.

В-1

Обогрев щеток стеклоочистителей

B181

6

Серый

В-2

Соединительный разъем заземления вентилятора

B183

1

Бесцв.

С-1

B184

Регистрационный разъем единого замка

B184

1

Бесцв.

С-1

B183

B191

5

Бесцв.

А-1

Реле обогрева щеток стеклоочистителей (монт. блок реле)

B192

4

Бесцв.

С-1

Таймер отключения обогрева щеток стеклоочистителей

B196

2

Бесцв.

В-4

Диод (заднее туманное освещение)

B201

10

Черный

С-2

i40

Коса электропроводки панели приборов

B224

2

Бесцв.

С-2

Подсветка выключателя ключа

B225

8

Бесцв.

А-1

Предохранитель (монт. блок реле)

B228

15

Бесцв.

С-2

Разъем подключения дополнительного оборудования (ОР)

B231

4

Черный

С-2

Датчик угла поворота рулевого коелса (VDC)

B234

6

Бесцв.

В-2

Соединительный разъем (VDC)

B235

6

Черный

В-3

Исполнительное устройство смесительной заслонки автоматической системы К/В

B297

2

Черный

С-4

B298

Разъем отключения К/В

B298

2

Черный

С-4

B297

B300

6

Бесцв.

В-3

Контрольный разъем окончания линии


Коса электропроводки двигателя и трансмиссии

4-цилиндровые модели

Конструкция и идентификационная карта элементов кос электропроводки двигателя и трансмиссии 4-цилиндровых моделей представлены на иллюстрации и в таблицах 6-8.

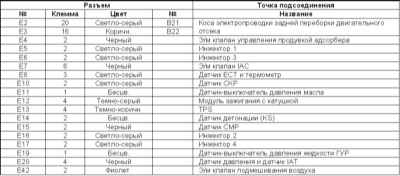

Табл. 6 Идентификационная карта элементов косы электропроводки двигателя (4-цилиндровые модели)


Табл. 7 Идентификационная карта элементов косы электропроводки АТ (4-цилиндровые модели)

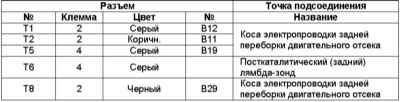

Табл. 8 Идентификационная карта элементов косы электропроводки РКПП (4-цилиндровые модели)


6-цилиндровые модели

Конструкция и идентификационная карта элементов кос электропроводки двигателя и трансмиссии 6-цилиндровых моделей представлены на иллюстрации и в таблицах 9, 10.

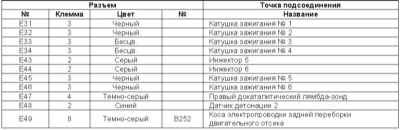

Табл. 9 Идентификационная карта элементов косы электропроводки двигателя (6-цилиндровые модели)


Табл.10 Идентификационная карта элементов косы электропроводки АТ (6-цилиндровые модели)


Коса электропроводки панели приборов

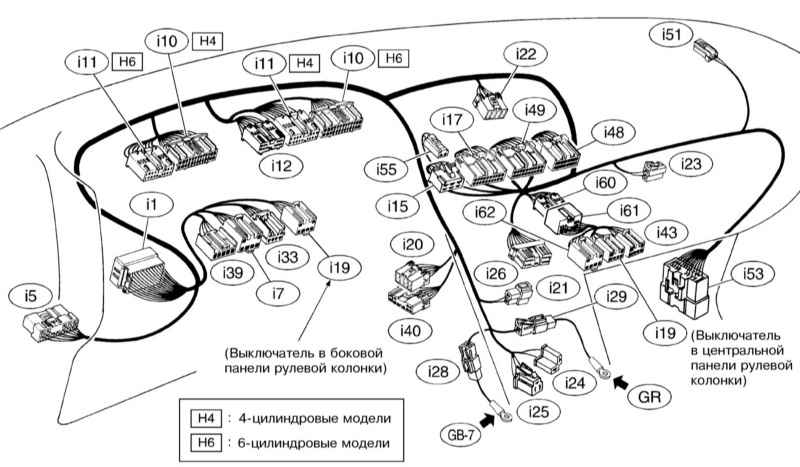

Конструкция и идентификационная карта элементов косы электропроводки панели приборов представлены на иллюстрации и в таблице 11.

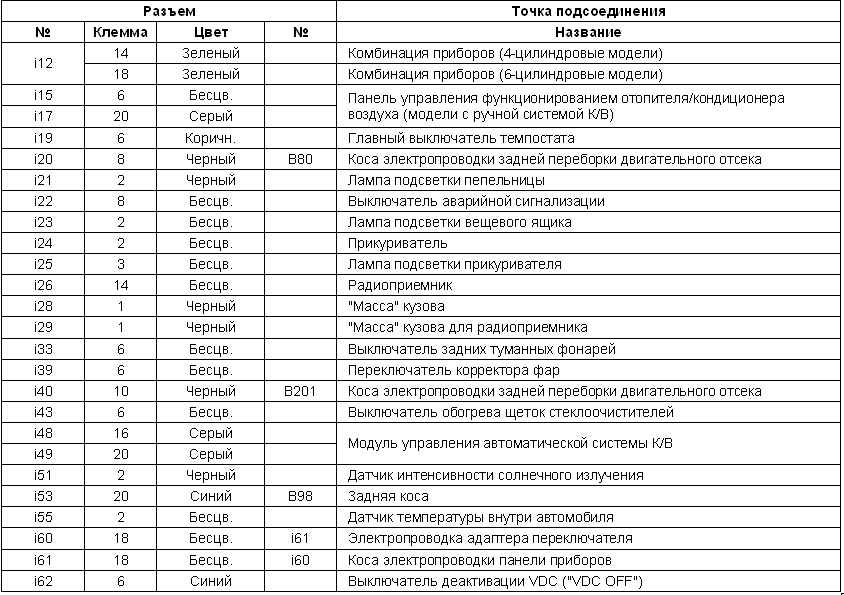

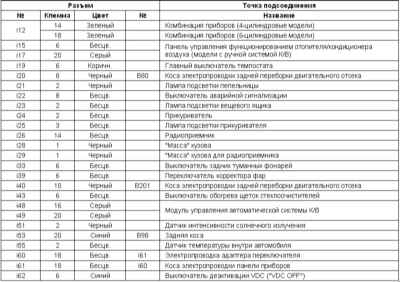

Табл. 11 Идентификационная карта элементов косы электропроводки панели приборов

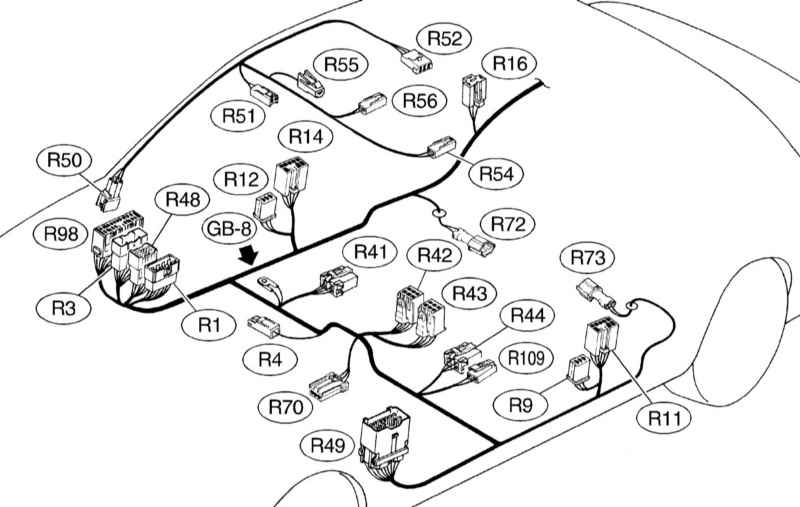

Задняя коса

Модели Седан

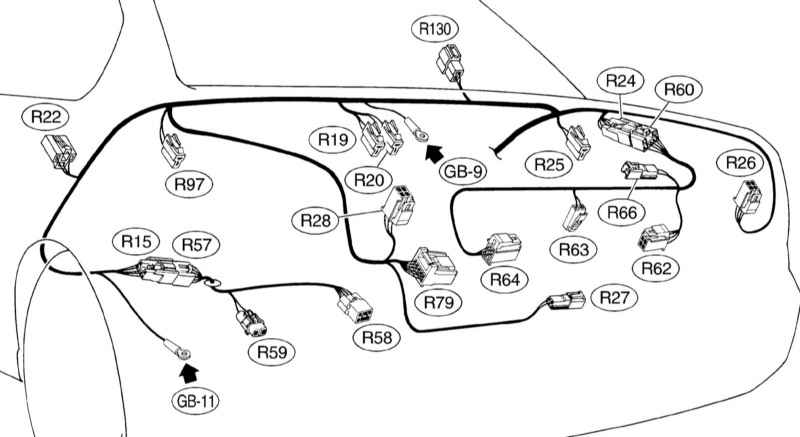

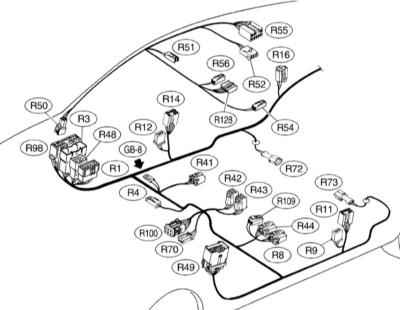

Конструкция и идентификационная карта элементов косы электропроводки панели приборов моделей Седан представлены на иллюстрации и в таблице 12.

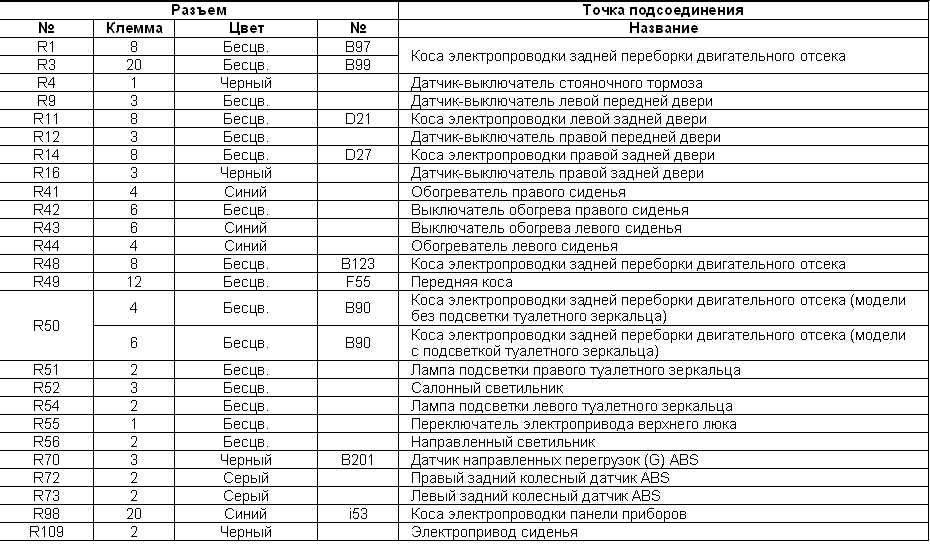

Табл. 12 Идентификационная карта элементов задней косы моделей Седан


Модели Legacy Универсал/Outback

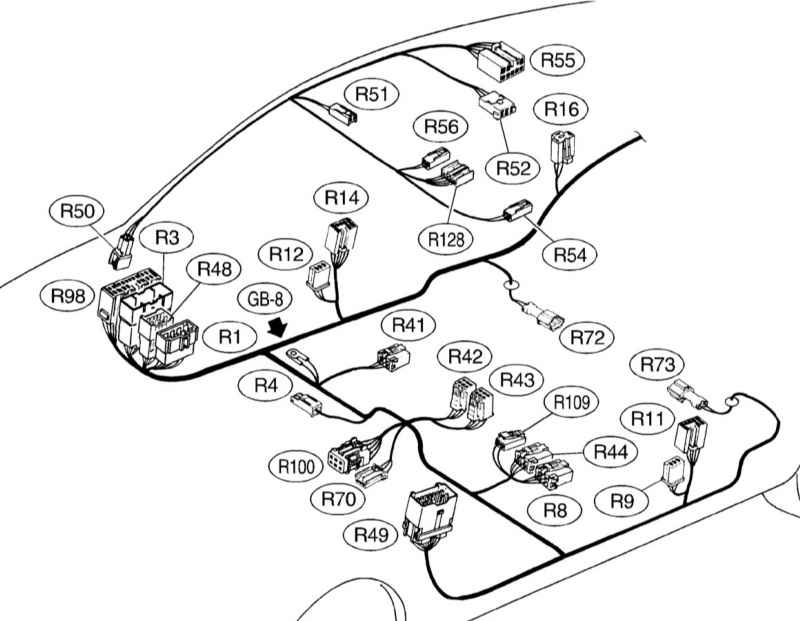

Конструкция и идентификационная карта элементов косы электропроводки панели приборов моделей Legacy Универсал/Outback представлены на иллюстрации и в таблице 13.

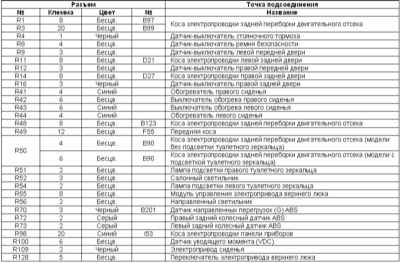

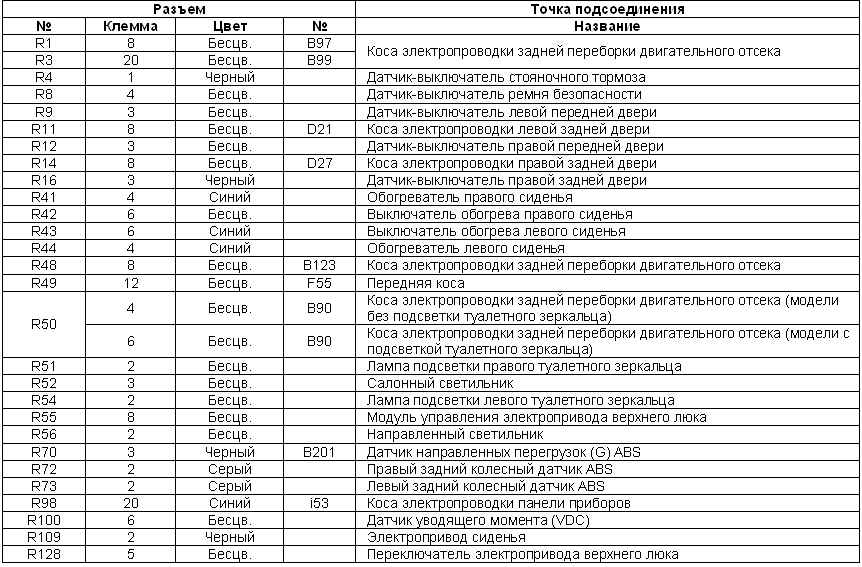

Табл. 13 Идентификационная карта элементов задней косы моделей Legacy Универсал/Outback

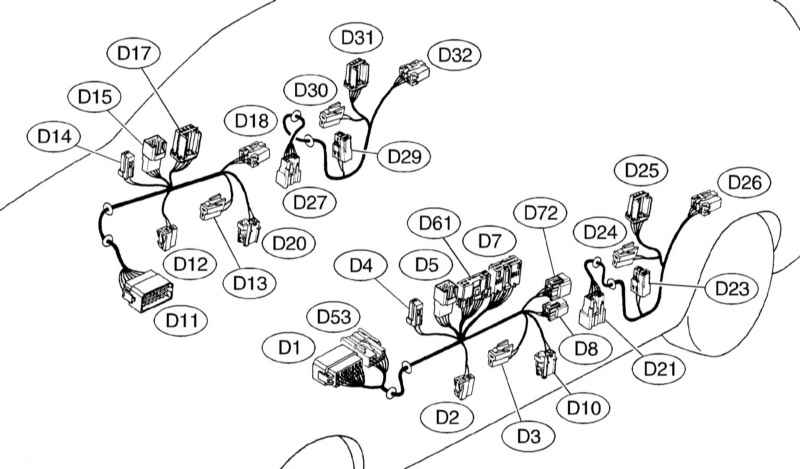

Косы дверной электропроводки

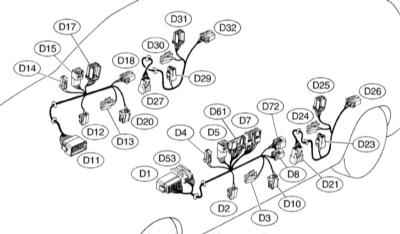

Конструкция и идентификационная карта элементов кос дверной электропроводки представлены на иллюстрации и в таблице 14.

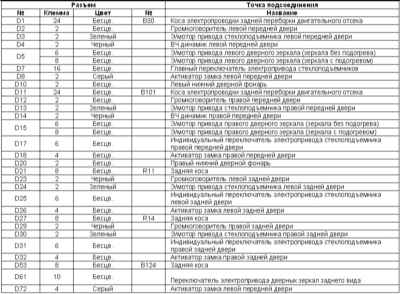

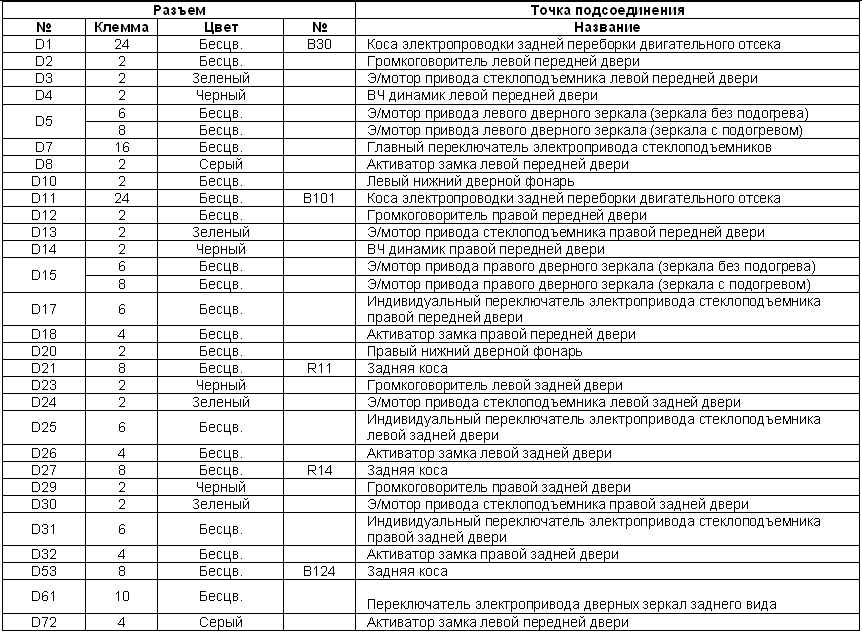

Табл. 14 Идентификационная карта элементов кос дверной электропроводки


Косы электропроводки задка и крышки багажного отделения (модели Седан)

Конструкция и идентификационная карта элементов кос электропроводки задка и крышки багажного отделения моделей Седан представлены на иллюстрации и в таблице 15.

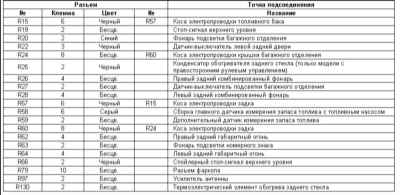

Табл. 15 Идентификационная карта элементов кос электропроводки задка и крышки багажного отделения (модели Седан)


Косы электропроводки задка и двери задка (модели Legacy Универсал/Outback)

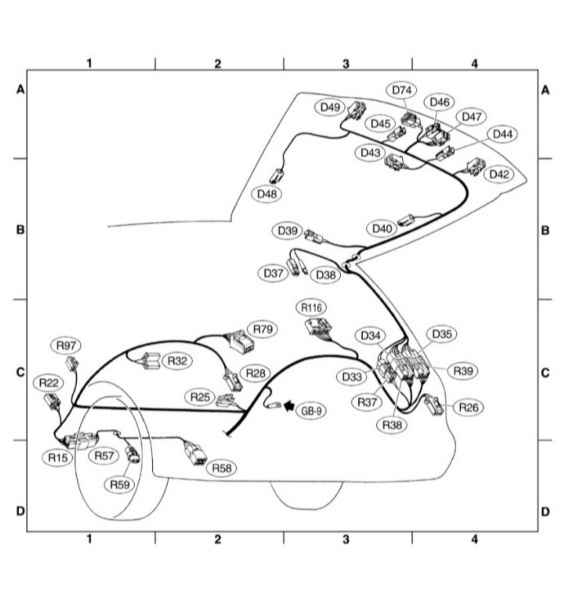

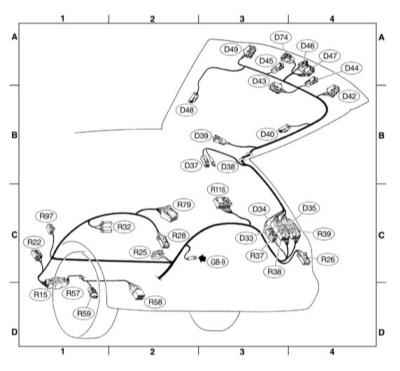

Конструкция и идентификационная карта элементов кос электропроводки задка и двери задка моделей Legacy Универсал/Outback представлены на иллюстрации и в таблицах 16, 17.




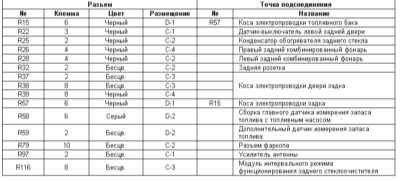

Табл. 16 Идентификационная карта элементов кос электропроводки задка (модели Legacy Универсал/Outback)

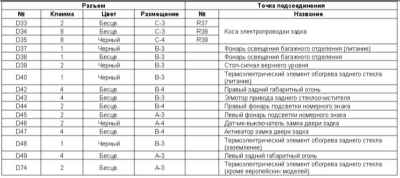

Табл. 17 Идентификационная карта элементов кос электропроводки двери задка (модели Legacy Универсал/Outback)


« предыдущая страница
14.5. Реле - общая информация и проверка исправности функционирования
^
к оглавлению
следующая страница »
14.7. Система дополнительной безопасности (SRS) - устройство и принцип функционирования

Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
