3.15. Проверка состояния, регулировка усилия натяжения ремней привода вспомогательных агрегатов

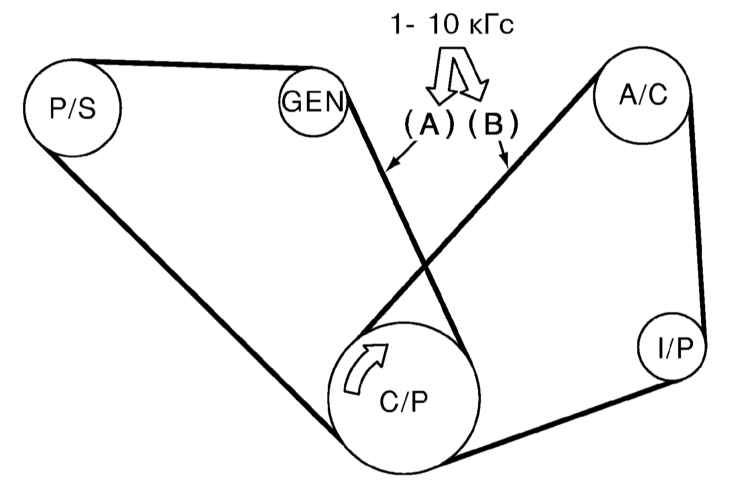

Схема прокладки ремней привода вспомогательных агрегатов (ремень В используется только на моделях, оборудованных системой кондиционирования воздуха)

P/S — Шкив рулевого насоса
GE — N Шкив генератора
A/C — Шкив компрессора К/В

C/P — Шкив коленчатого вала
I/P — Промежуточный ролик

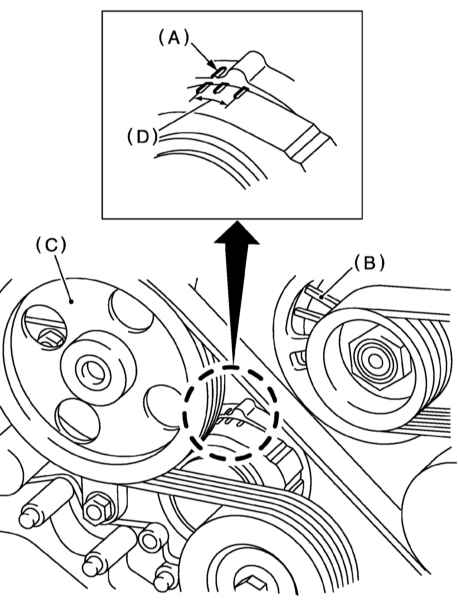

Проверка натяжения V-образного ремня привода на моделях 3.0 л

A — Указатель
B — Генератор

C — Рулевой насос
D — Допустимый рабочий диапазон


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Приводные ремни расположены в передней части силового агрегата и играют важную роль в функционировании двигателя и многих других систем автомобиля. С течением времени ремни изнашиваются и должны регулярно осматриваться в соответствии с графиком текущего обслуживания автомобиля во избежание серьезных отказов двигателя, исправление последствий которых может влететь владельцу автомобиля в копеечку.
2. Количество используемых на конкретной модели автомобиля приводных ремней зависит от комплектации транспортного средства вспомогательными агрегатами. Ремни используются для привода генератора, рулевого и водяного насосов, а также компрессора кондиционера воздуха. В зависимости от характера расположения шкивов одним ремнем может приводиться в действие более одного агрегата.

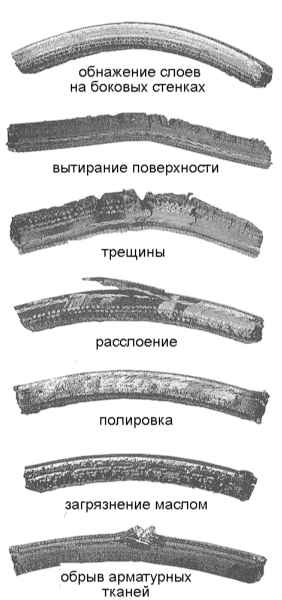

3. Заглушите двигатель, откройте капот и отыщите приводные ремни. Подсвечивая себе фонариком, пальцами ощупайте ремни по всей их длине, проверяя на наличие трещин и расслоений. Недопустимо также присутствие на ремне потертостей, заполированных до блеска участков и прочих очевидных дефектов. Осматривайте ремни с обеих сторон, для чего перекручивайте их. Дефектные ремни подлежат замене в обязательном порядке. Проверьте состояние ребер на нижней стороне ремней, - они должны иметь одинаковую глубину при отсутствии признаков деформации.



Модели 2.0 и 2.5 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

Оценка усилия натяжения ремня может быть произведена путем нажимания на него большим пальцем на участке посередине между шкивами генератора (ремень А)/компрессора К/В (ремень В) и коленчатого вала. Нажим должен быть достаточно твердым (с усилием порядка 10 кГс). Параметром, характеризирующим усилие натяжения ремня, является величина его прогиба при нажимании. Допустимый диапазон составляет 7.0 ÷ 9.0 мм (новый ремень)/9.0 ÷ 10.0 мм (бывший в употреблении ремень) для ремня A и 7.5 ÷ 8.5 мм (новый ремень)/9.0 ÷ 10.0 мм (бывший в употреблении ремень) для ремня В (модели с К/В).


Модели 3.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

Правильность натяжения приводного ремня подтверждается нахождением указателя в пределах рабочего диапазона (D) индикаторной шкалы автоматического натяжителя.


Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Как правило, корректировка усилия натяжения ремня (ослабление/усиление) осуществляется путем смещения в соответствующую сторону приводимого ремнем навесного вспомогательного агрегата. В данном случае это генератор и/или промежуточный (натяжной) ролик.
2. Обычно на каждый из используемых на двигателе приводных ремней приходится по одному компоненту, крепеж которого осуществляется посредством осевого/стопорного и регулировочного болтов. Осевой/стопорный болт отпускается, затем вращается в соответствующую сторону регулировочный.
3. Для ослабления усилия натяжения ремня компонент следует смещать в сторону двигателя и наоборот. Закончив корректировку, проследите за надежностью затягивания болтов.
4. На некоторых моделях для смещения навесных агрегатов следует воспользоваться рычагом, - соблюдайте крайнюю осторожность, постарайтесь не повредить агрегаты.
