4.6.10. Снятие и установка головок цилиндров

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите шкив коленчатого вала (см. Раздел Снятие и установка шкива коленчатого вала).
2. Снимите переднюю крышку привода ГРМ (см. Раздел Снятие и установка крышек привода ГРМ).
3. Снимите газораспределительную цепь (см. Раздел Снятие и установка газораспределительных цепей).
4. Снимите звездочки распределительных валов (см. Раздел Снятие и установка звездочек привода распределительных валов).
5. Снимите звездочку коленчатого вала (см. Раздел Снятие и установка звездочки коленчатого вала).
6. Снимите заднюю крышку привода ГРМ (см. Раздел Снятие и установка крышек привода ГРМ).
7. Снимите распределительные валы (см. Раздел Снятие и установка распределительных валов).

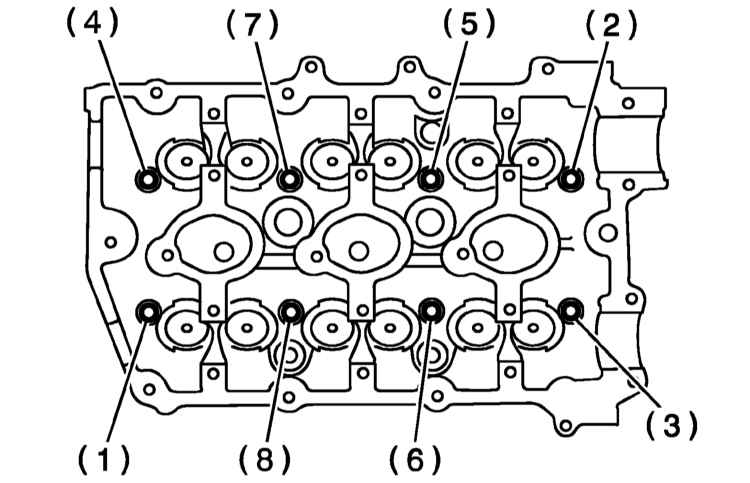

8. Действуя строго в определенном порядке), равномерно ослабьте и выверните болты крепления головки цилиндров.

  Болты (2) и (4) оставьте завернутыми на три-четыре витка с целью фиксации головки на последнем этапе.

9. Обстучав по периметру молотком с мягким бойком,, отделите головку от блока цилиндров.
10. Выверните оставленные два крепежных болта (2) и (4) и снимите головку с двигателя.
11. Снимите уплотнительную прокладку, - постарайтесь не повредить сопрягаемые поверхности головки и блока.
12. Действуя в аналогичной манере, снимите правую головку цилиндров (выворачивание крепежа производите в зеркальном порядке).

Подготовка к установке

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно зачистите и насухо протрите сопрягаемые поверхности головки и блока цилиндров. Для удаления всех следов материала старой прокладки и нагара используйте твердый пластмассовый или деревянный скребок. Зачистите также днища поршней. Будьте предельно осторожны, - изготовленные из мягкого металла поверхности можно легко повредить. Помните, что грязь не должна попасть в маслотоки, водяные галереи и резьбовые отверстия, - закупорьте все открытые каналы подходящими пробками, либо залепите скотчем. С целью предотвращения попадания нагара в зазоры между поршнями и цилиндрами, набейте последние густой смазкой, которую по завершении процедуры очистки легко будет удалить жесткой кистью. По завершении чистки протрите все поверхности чистой сухой ветошью.
2. Обследуйте сопрягаемые поверхности головки и блока на наличие глубоких царапин, трещин, каверн и прочих повреждений. Незначительные дефекты могут быть устранены при помощи напильника с мелким зубом, в более серьезных случаях головку следует отдать в проточку, либо заменить.
3. Удостоверьтесь в чистоте и сухости резьбовых отверстий, - на всякий случай продуйте их сжатым воздухом (можно воспользоваться велосипедным насосом). Присутствие в глухих отверстиях следов смазки может привести к разрушению блока при затягивании болтов в результате нарастания гидравлического давления.
4. При помощи стальной линейки и щупа лезвийного типа проверьте плоскостность сопрягаемой поверхности головки (см. Раздел Обслуживание головки цилиндров настоящей Главы).

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Заменив уплотнительную прокладку, установите головку цилиндров на свое штатное место на блоке.
2. Смажьте резьбовые части крепежных болтов, упорные поверхности их головок и шайбы двигательным маслом.

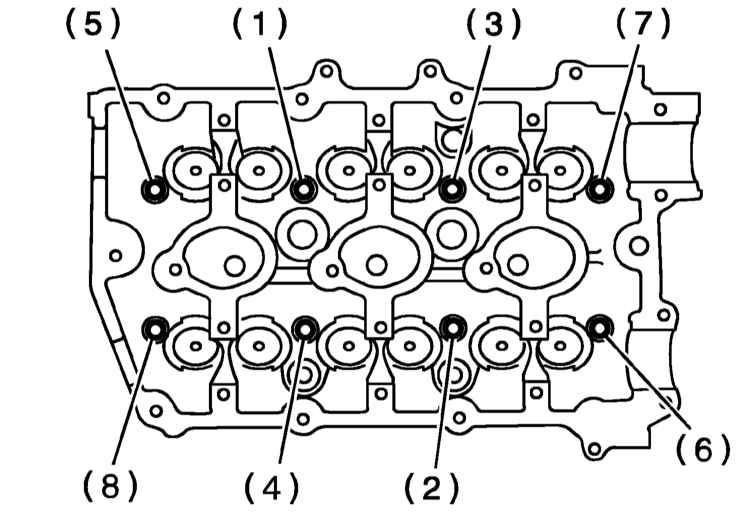

3. Установите головку на блок цилиндров. Вверните болты и затяните их в строго определенном порядке, с усилием 20 Нм. Действуя в прежнем порядке, затяните крепеж с усилием второй стадии (50 Нм).

4. В два приема отпустите все болты, поворачивая каждый на 180°, - действуйте в порядке, обратном порядку затягивания крепежа.
5. Затяните болты в прежнем (нормальном) порядке с усилием 25 Нм, затем дотяните еще на 90 градусов.
6. На заключительном этапе следует дотянуть болты с (1) по (4) еще на 90, а с (5) по (8) - на 45 градусов.
7. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
