4.6.2. Проверка и регулировка клапанных зазоров

ПРОВЕРКА

См. Главу Текущее обслуживание.

РЕГУЛИРОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

  Регулировка клапанных зазоров должна выполняться на холодном двигателе.

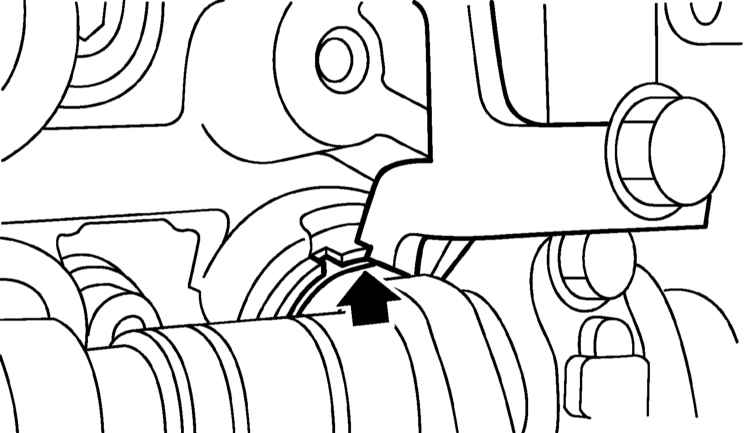

1. При помощи специального инструмента ST 18252АА000 проверните коленчатый вал в направлении по часовой стрелке, добиваясь, чтобы кулачок привода подлежащего проверке клапана развернулся рабочим выступом под 90° к торцевой поверхности толкателя.
2. При помощи щупа лезвийного типа измерьте величину клапанного зазора. Сравните результаты измерений с требованиями Спецификаций. В случае необходимости произведите необходимые регулировки (см. далее).
3. Снимите с толкателя соответствующего клапана регулировочную шайбу.

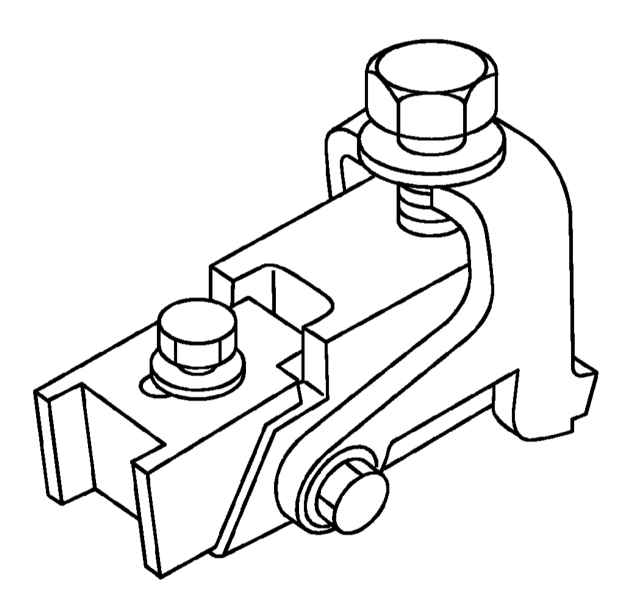

4. Подготовьте специальное приспособление для замены регулировочных шайб (ST 18329АА000).

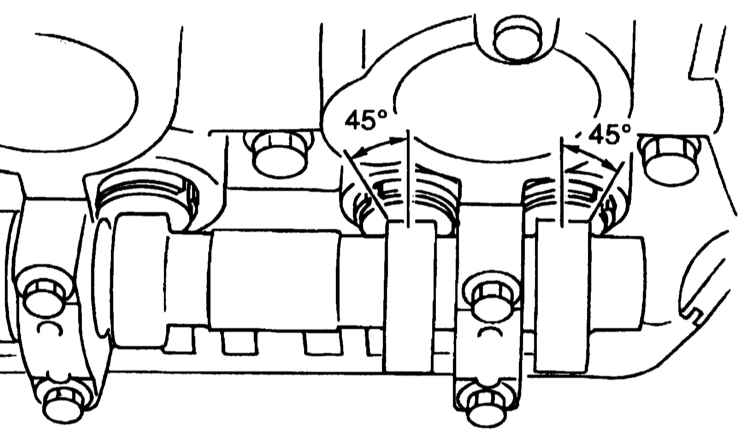

5. Разверните толкатели выборками под 45°.

6. Добившись совмещения правильного совмещения с выборкой, установите приспособление ST 18329АА000 на толкатель клапана.

  Проследите, чтобы край приспособления не касался регулировочной шайбы.

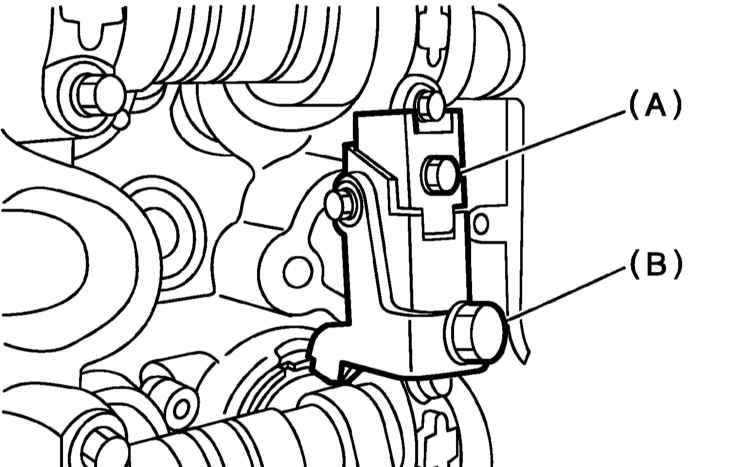

7. Затяните болты (A) и (В) приспособления.

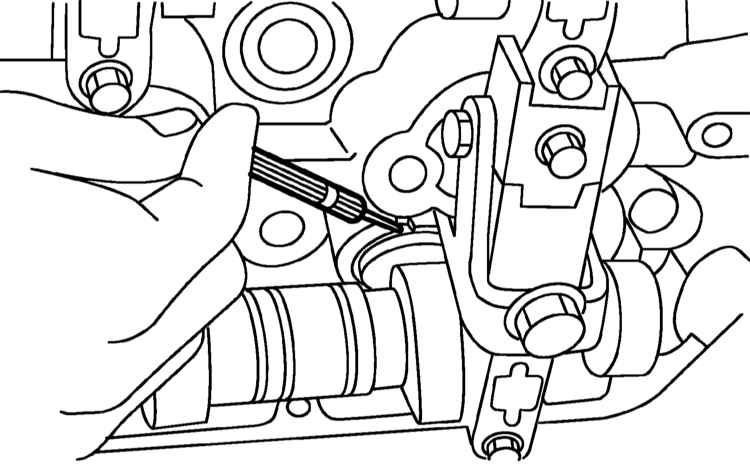

8. Заправив пинцет в выборку в толкателе, извлеките регулировочную шайбу.

  Альтернативно шайба может быть извлечена при помощи магнита, что в существенной мере снижает вероятность падения шайбы.

9. Микрометром измерьте толщину снятой шайбы.
10. Основываясь на результате последнего измерения и полученных ранее данных о величине клапанного зазора, произведите подбор новой шайбы (см. приведенную ниже таблицу), - руководствуйтесь следующими формулами:

· Для впускных клапанов: S = (V + T) – 0.20 (мм)
· Для выпускных клапанов: S = (V + T) – 0.25 (мм)
Где: S - толщина используемой шайбы, V – измеренный клапанный зазор, T – требуемая толщина шайбы.
11. Установите выбранную шайбу на толкатель.
12. Еще раз измерьте величину зазора, в случае необходимости повторите регулировку.
13. Действуя в аналогичной манере, отрегулируйте зазоры всех клапанов.

  Проворачивайте коленчатый вал только в направлении по часовой стрелке!

14. Закончив регулировку, установите снятые компоненты в порядке, обратном порядку их демонтажа.

Перечень выпускаемых регулировочных шайб

№ детали
Толщина, мм
13218AK010
2.00
13218AK020
2.02
13218AK030
2.04
13218AK040
2.06
13218AK050
2.08
13218AK060
2.10
13218AK070
2.12
13218AK080
2.14
13218AK090
2.16
13218AK100
2.18
13218AK110
2.20
13218AE710
2.22
13218AE720
2.23
13218AE730
2.24
13218AE740
2.25
13218AE750
2.26
13218AE760
2.27
13218AE770
2.28
13218AE780
2.29
13218AE790
2.30
13218AE800
2.31
13218AE810
2.32
13218AE820
2.33
13218AE830
2.34
13218AE840
2.35
13218AE850
2.36
13218AE860
2.37
13218AE870
2.38
13218AE880
2.39
13218AE890
2.40
13218AE900
2.41
13218AE910
2.42
13218AE920
2.43
13218AE930
2.44
13218AE940
2.45
13218AE950
2.46
13218AE960
2.47
13218AE970
2.48
13218AE980
2.49
13218AE990
2.50
13218AF000
2.51
13218AF010
2.52
13218AF020
2.53
13218AF030
2.54
13218AF040
2.55
13218AF050
2.56
13218AF060
2.57
13218AF070
2.58
13218AF090
2.60
13218AF100
2.61
13218AF110
2.62
13218AF120
2.63
13218AF130
2.64
13218AF140
2.65
13218AF150
2.66
13218AF160
2.67
13218AF170
2.68
13218AF180
2.69
13218AF190
2.70
13218AF200
2.71
13218AF210
2.72
13218AF220
2.73
13218AF230
2.74
13218AF240
2.75
13218AF250
2.76
13218AF260
2.77
13218AF270
2.78
13218AF280
2.79
13218AF290
2.80
13218AF300
2.81
