6.2.16. Снятие и установка топливного бака

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Загоните автомобиль на подъемник.
2. Опорожните топливный бак (см. Раздел Опорожнение топливного бака).

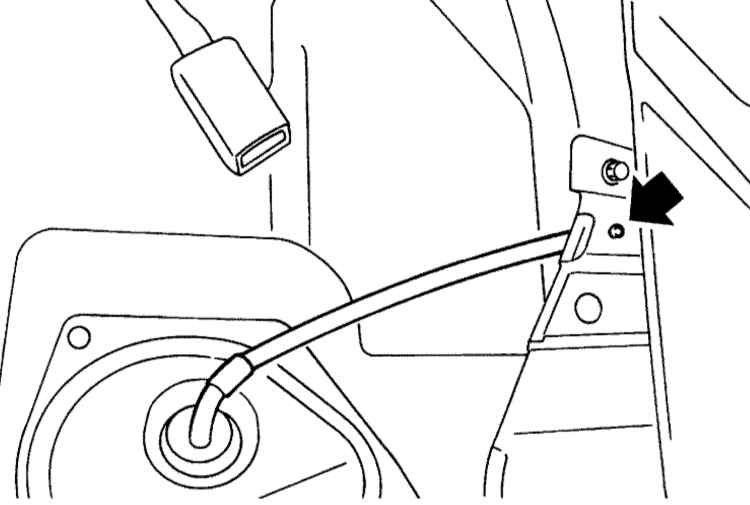

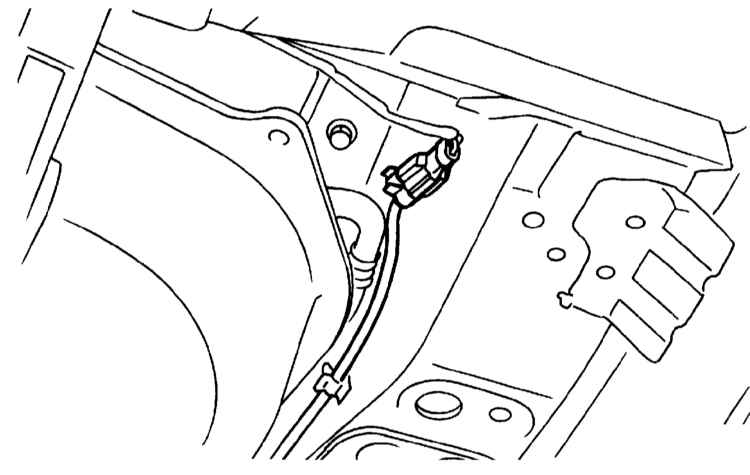

3. Снимите фиксатор крепления электропроводки топливного бака на опорном кронштейне.

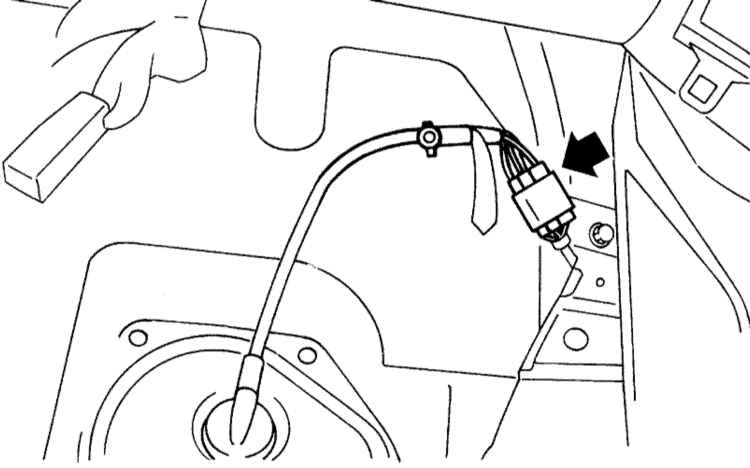

4. Отсоедините электропроводку бака от заднего жгута.

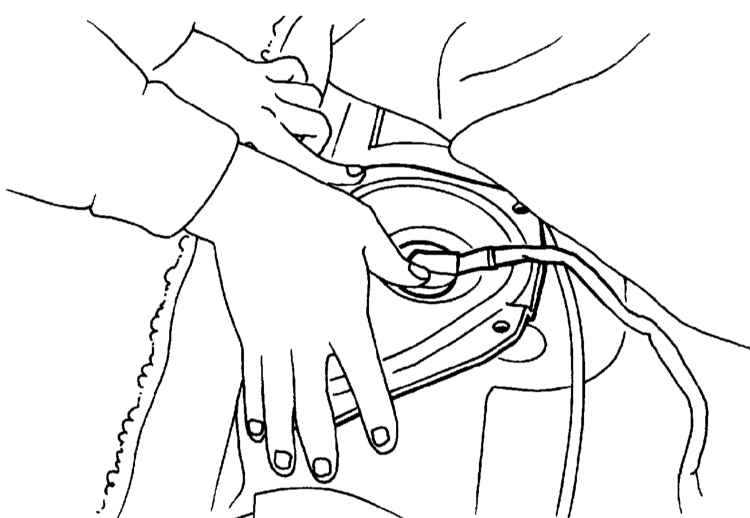

5. Поднимите заднее сиденье, отогните край коврового покрытия и протолкните внутрь проходную втулку электропроводки топливного бака в крышке сервисного отверстия.

6. Снимите сервисную крышку и отсоедините электропроводку и топливные линии от насосной сборки (см. Раздел Обслуживание топливного насоса).
7. Снимите трос привода стояночного тормоза (см. Главу Тормозная система на диске 2).
8. Отдайте колесные гайки, поднимите автомобиль и снимите задние колеса.

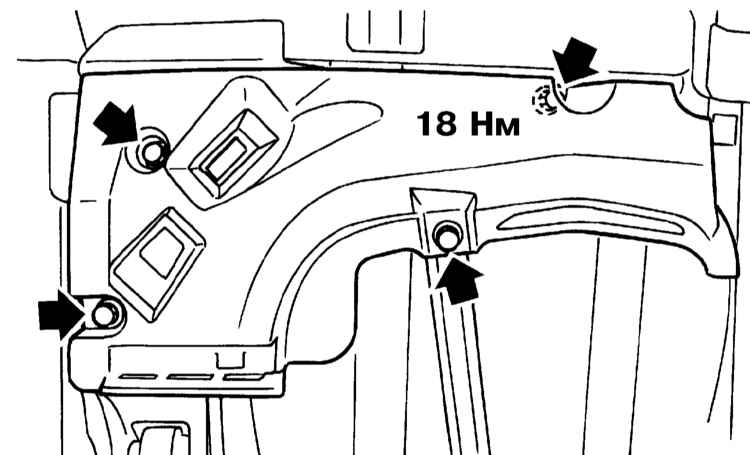

9. Снимите переднюю боковую панель защиты топливного бака.


10. Снимите заднюю секцию системы выпуска отработавших газов с глушителем (см. Раздел Снятие и установка секций системы выпуска отработавших газов).
11. Снимите карданный вал.

12. Отсоедините электропроводку от датчика ABS.

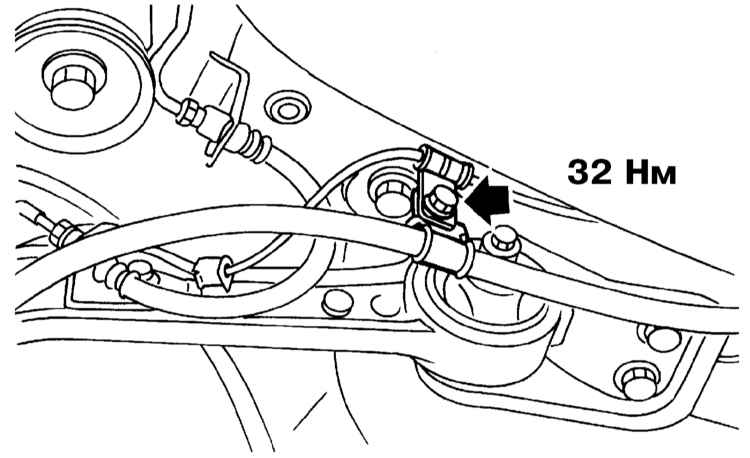

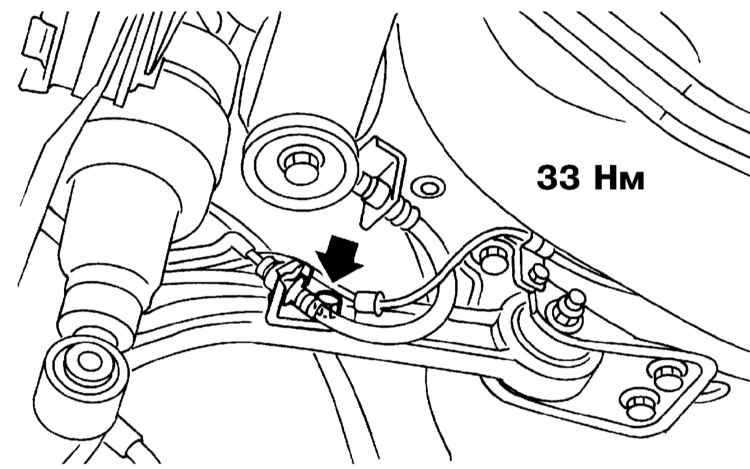

13. Выверните болты крепления опорных кронштейнов задних секций приводного троса стояночного тормоза и гидравлических шлангов тормозной системы.


14. На моделях с дисковыми тормозными механизмами задних колес снимите суппорты тормозных сборок и подвяжите их к элементам подвески (см. Главу Тормозная система на диске 2). На моделях с барабанными задними тормозными механизмами отсоедините от колесных цилиндров гидравлические шланги (см. Главу Тормозная система на диске 2).

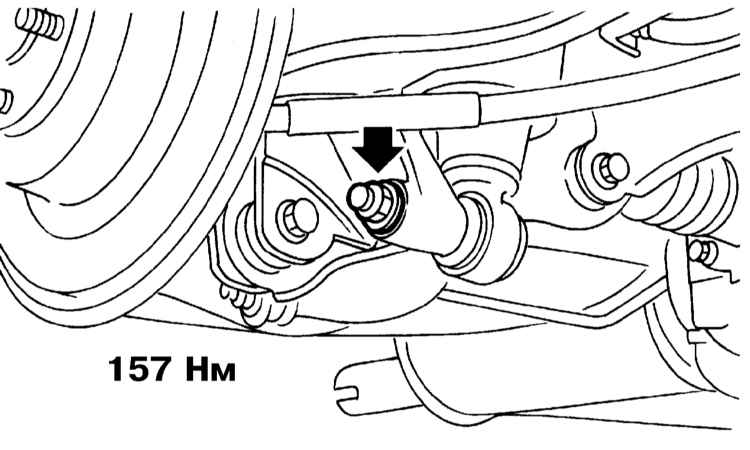

15. Отдайте гайки крепления амортизаторов к рычагам задней подвески.

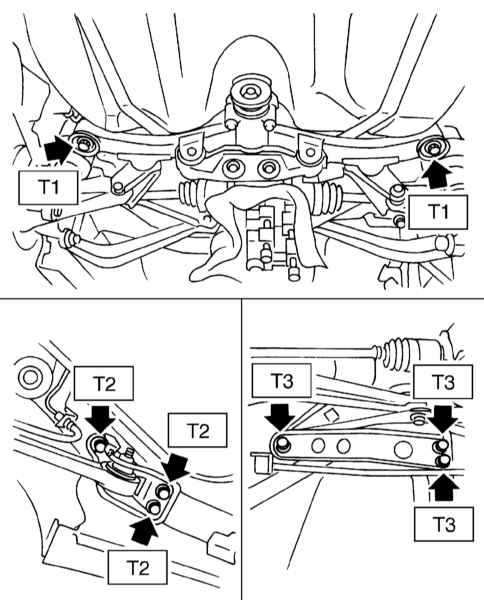

16. Выверните болты крепления элементов подвески к кузову и снимите сборку задней подвески в сборе.

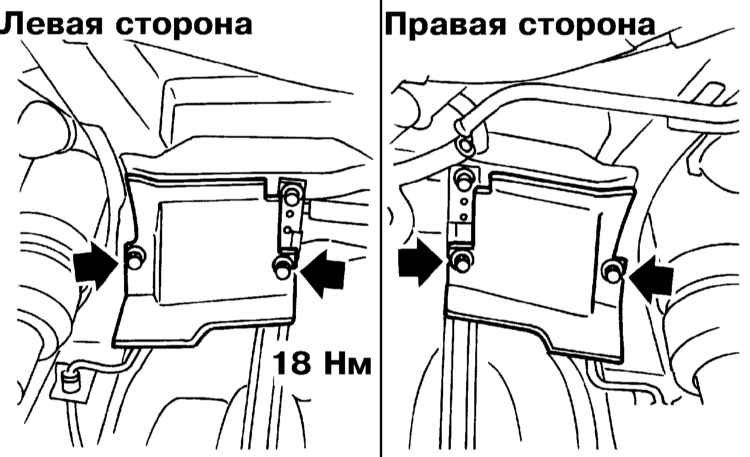

17. Снимите задние панели боковой защиты топливного бака.

18. Отсоедините шланги от двухходового клапана и трубки испарительной линии.

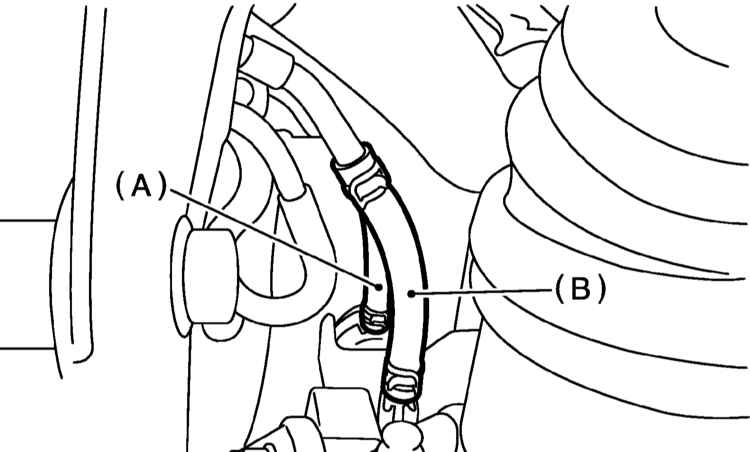

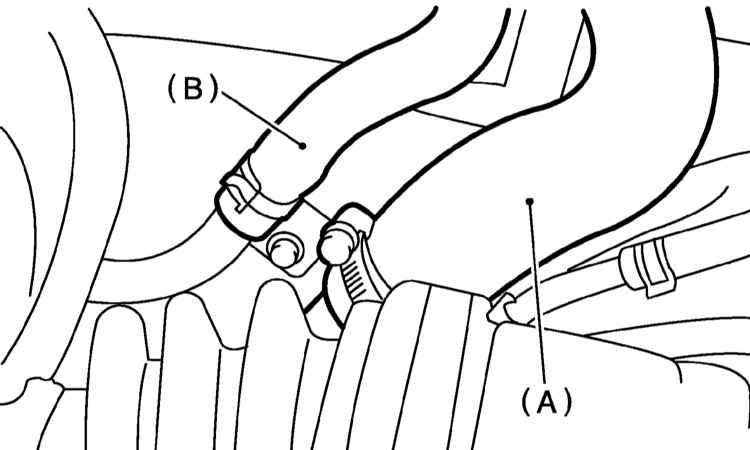

19. Отпустите крепежные хомуты и отсоедините от заливной горловины топливного бака магистральный и вентиляционный шланги.

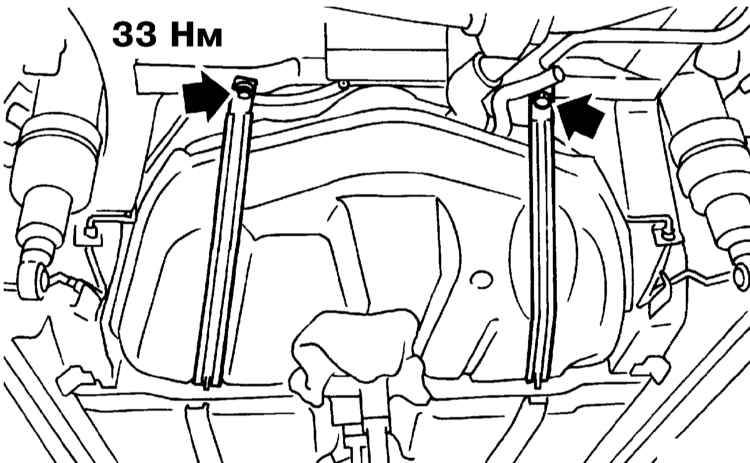

20. Заручитесь помощью ассистента, подоприте топливный бак трансмиссионным домкратом, выверните болтыкрепления монтажных лент и извлеките бак из-под автомобиля.


Проверка состояния

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Внимательно осмотрите бак на наличие трещин, пробоин и прочих механических повреждений.
2. Проверьте состояние и проходимость топливных трубок и шлангов.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием (см. Спецификации и иллюстрации к подразделу «Снятие»).

  Окончательное затягивание болтов крепления монтажных лент производится после завершения подсоединения топливных линий и шлангов, - проследите за надежностью фиксации штуцерных соединений.
